发黑 blackening

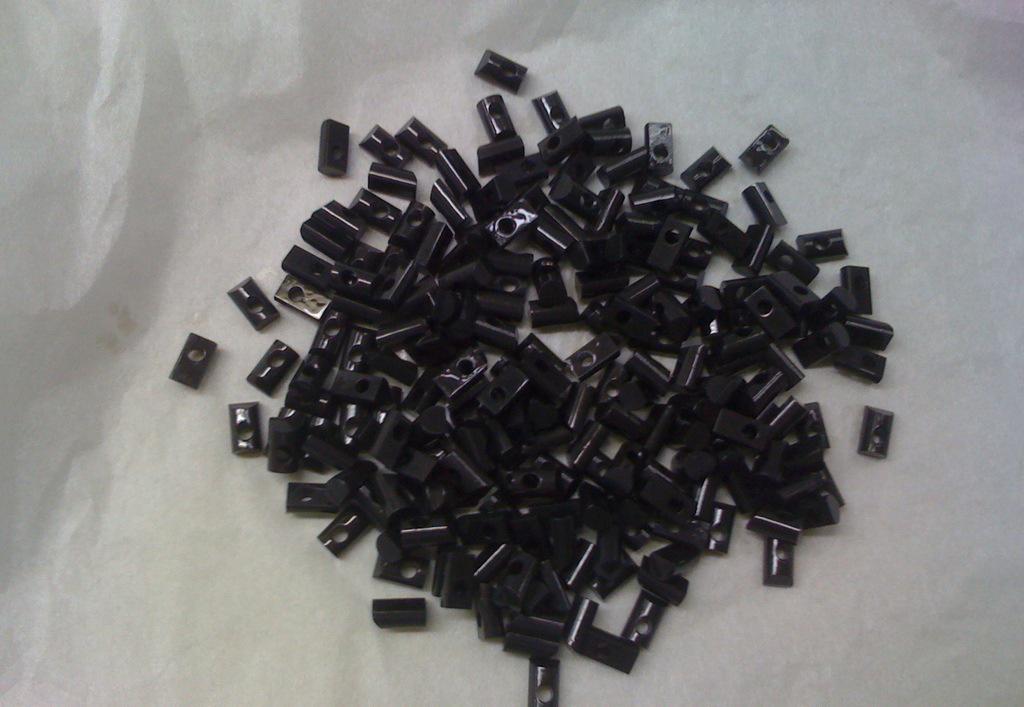

通常将工件浸入强氧化性的化学溶液中。例如沸腾温度为147～152℃的氢氧化钠(600g/cm3)及亚硝酸钠(100g/cm3)水溶液中，经一定时间使表面生成一层美观、较緻密且具有防鏽作用的黑色氧化铁薄膜。此项工艺有时也混称“发蓝”。广泛套用于钟錶、指针、游丝、螺钉、仪表外壳及某些机械的零件等。

机械製造上常用NaOH溶液加热来对工件进行发黑处理，相对于镀锌镀铬成本较低，效果不错。

发黑形成的黑色氧化膜，其厚度为0.5-1.5μm，抗腐蚀能力比其它化学膜低。

在五金模具里面，常用到的处理方式是热处理（heat treat),TD(TD-coating)，发黑处理（blackening）
