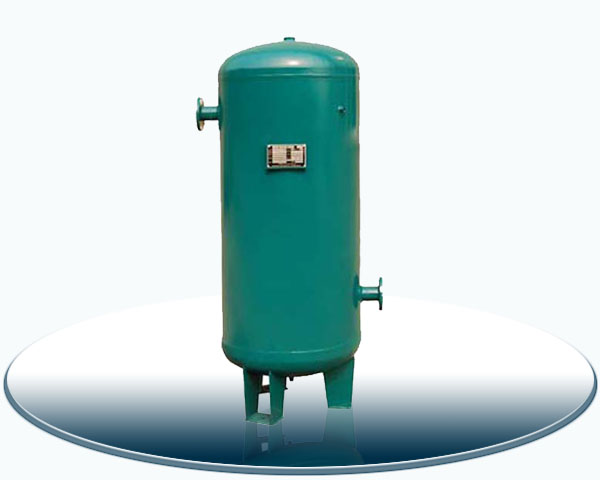

申江储气罐

厂家介绍

申江储气罐是目前国内最大的一﹑二类空分设备（储气罐）生产商。早在1985年公司就已取得一﹑二类压力容器製造资格，并于2000年取得压力容器D1、D2级压力容器设计资格。为了提高企业的竞争力及满足产品日益增长的需要，2007年7月我们公司由原来的上海市奉贤区南桥镇国顺路68号搬迁至现在的上海市奉贤区南桥镇环城西路2089号（环城西路八字桥路口）。公司现占地面积56600平方米，生产车间建筑面积为28900平方米，现有员工340人，工程技术人员57名。公司设定了七科﹑二室﹑四个生产车间以及质管办、机修车间、包装车间和仓库，分别负责公司质量管理、设计﹑工艺、材料﹑焊接﹑无损检测﹑检验﹑理化等质量管理体系中的技术职能和管理职能。公司设备和设施齐全，技术力量雄厚，资源充分，具有相当规模，能够设计、製造容积0.1m3～75m3，共100多个规格的系列化立式、卧式储气罐，及分气（汽）包、分离器、储罐、蒸汽罐等其它D1、D2类压力容器。

优势特点

1.保证 100% 无油空气

2.性能保证：立即可用 – 无昂贵附属档案

特性

1.无油空气螺桿元件

2.转子有涂层

3.包括所有物件：出口空气消声器，内置式起动器，隔音罩(标準版本)，预安装的配电盒，单向阀，IP 55 防水防尘电动机，减振出口

技术参数

型号： XRD110A XRD220A XRD330A XRD440A XRD550A XRD660A

气量：(m3/min) 11.5～19.3 14.0～26.7 23.5～47.5 45.5～81.0 69.0～135.0 80.0～178.4

压力:(bar) 3.5～2.0 3.5～2.0 3.5～2.0 3.5～2.0 3.5～2.0 3.5～2.0

压缩比： ≤4.74 ≤4.76 ≤4.76 ≤4.71 ≤4.75 ≤4.72

贮气罐表一　一类碳钢储气罐(<1.6MPa)

序号	规格	设计温度 ℃	容器总高 H	容器内径	进气口			出气口			支座		排污阀	配套空压机）参考）容量 m3/min
	容积 / 工作压力				H 1	公称直径	螺纹		公称直径	螺纹	1	d
								H2
1	0.3/0.8	100	1766	550	667	65	Rp11/2“	1367	65	Rp11/2“	400	20	R3/4”	2.5~3
2	0.3/1.0		1766		667			1367						2.5~3
3	0.3/1.3		1778		669			1369						2.5~3
4	0.5/0.8	100	2102	600	680	65	Rp11/2“	1680	65	Rp11/2“	420	20	R3/4”	4~5
5	0.5/1.0		2102		680			1680						4~5
6	0.5/1.3		2102		681			1681						4~5
7	0.6/0.8	100	2136	650	694	65	Rp11/2“	1704	65	Rp11/2“	470	20	R3/4”	4.8~6
8	0.6/1.0		2138		695			1705						4.8~6
9	0.6/1.3		2138		694			1704						4.8~6
10	1.0/0.8	100	2405	800	800	80	Rp2 “	1920	80	Rp2 “	560	20	R3/4”	8~10
11	1.0/1.0		2407		800			1920						8~10
12	1.0/1.3		2406		800			1920						8~10
13	1.5/0.8	100	2538	950	769	80	Rp11/2“	2069	80	Rp11/2“	670	24	R3/4”	12~15
14	1.5/1.0		2538		769			2069						12~15
15	1.5/1.3		2538		769			2069						12~15
16	2.0/0.8	100	2842	1000	781	80	Rp11/2“	2281	80	Rp11/2“	700	24	R1”	16~20
17	2.0/1.0		2846		783			2283						16~20
18	2.0/1.3		2842		781			2281						16~20
19	2.5/0.8	100	2756	1200	883	80		2183	80		840	24	R1”	20~25
20	2.5/1.0		2712		881			2181						20~25
21	2.5/1.3		2716		883			2183						20~25
22	3.0/0.8	100	2806	1300	908	100		2208	100		950	24	R1”	24~30
23	3.0/1.0		2804		907			2207						24~30
24	3.0/1.3		2806		908			2208						24~30
25	4.0/0.8	100	2902	1500	956	150		2206	150		1100	30	R1”	32~40
26	4.0/1.0		2904		957			2207						32~40
27	4.0/1.3		2908		959			2209						32~40
28	5.0/0.8	100	3752	1400	931	150		3131	150		1050	24	R1”	40~50
29	5.0/1.0		3754		932			3132						40~50
30	5.0/1.3		3756		933			3133						40~50
31	6.0/0.8	100	3852	1500	956	150		3156	150		1100	30	R1”	48~60
32	6.0/1.0		3854		957			3157				24		48~60
33	6.0/1.3		4456	1400	933			3833			1050			48~60
贮气罐表一　一类碳钢储气罐 ( ≤ 1.6Mpa)

序号	规格	设计温度 ℃	容器总高 H	容器内径	进气口			出气口			支座		排污阀	配套空压机）参考）容量 m3/min
	容积 / 工作压力				H 1	公称直径	螺纹		公称直径	螺纹	1	d
								H2
34	8.0/0.8	100	4554	1600	982	150		3832	150		1200	30	R1”	64~80
35	8.0/1.0		4556		983			3833						64~80
36	8.0/1.3		4568		984			3835						64~80
37	10/0.8	100	3764	2000	1083	150		2933	150		1500	30	R1”	80
38	10/1.0		3768		1084			2934						80
39	10/1.3		3772		1137			2987						80
40	12.5/0.8	100	4716	2000	1133	150		3833	150		1500	30	R1”	80
41	12.5/1.0		4718		1134			3834						80
42	12.5/1.3		4724		1137			3837						80
43	15/0.8	100	5096	2200	1173	150		4173	150		1550	30	R1”	80
44	15/1.0		5098		1175			4174						80
45	15/1.3		46484		1202			3702			1650			80
46	20/0.8	100	5238	2400	1299	150		4199	150		1800	36	R1”	80

						200			200
47	20/1.0		5240		1300			4199						80
48	20/1.3		5238		1300	200		4199	200					80
49	25/0.8	100	6138	2400	1299	200		5095	200		1800	36	R1”	80
50	25/1.0		6142		1299			50985						80
51	25/1.3		6260		1380			5100						80
52	30/0.8	100	6829	2500	1315	200		5865	200		1900	36	R1”	80
53	30/1.0		6802		1376			5674						80
54	30/1.3		6908		1320			5879			1875			80

上海申江储气罐参数



贮气罐表　二类碳钢储气罐 (>1.6Mpa)

序号	规格	设计温度℃	容器总高H	容器内径Ø	进气口			出气口			支座			排污阀		配套空压机）参考）容量 m3/min
	容积 / 工作压力				H 1	公称直径		H2		公称直径	Ø1		d
1	0.3/1.6	100	1768	550	668		65	1368	65		400	20			Rc3/4”	2.5~3
2	0.3/2.5		1770		669			1369								2.5~3
3	0.3/3.0		1772		670			1370								2.5~3
4	0.3/4.0		1776		672			1372								2.5~3
5	0.6/1.6	100	2140	650	695		80	1705	80		470	20		Rc3/4”		4.8~6
6	0.6/2.5		2141		697			1707								4.8~6
7	0.6/3.0	100	2145		699			1709								4.8~6
8	0.6/4.0		2149		701			1711								4.8~6
9	1.0/1.6	100	2406	800	801		80	1921	80		560	24		Rc3/4”		8~10
10	1.0/2.5		2416		805			1925								8~10
11	1.0/3.0		2420		807			1927								8~10
12	1.0/4.0		2478		804			1874								8~10
13	1.5/1.6	100	2538	950	769		80	2069	80		670	24			Rc3/4”	12~15
14	1.5/2.5		2546		773			2073								12~15
15	1.5/3.0		2550		775			2075								12~15
16	1.5/4.0		2554		777			2077								12~15
17	2.0/1.6	100	2704	1100	857		80	2157	80		740	24		Rc1”		16~20
18	2.0/2.5		2784		862			2112								16~20
19	2.0/3.0		2718		864			2164								16~20
20	2.0/4.0		2726		868			2168								16~20
21	2.5/1.6	100	2756	1200	883		80	2183	80		840	24		Rc1”		20~25
22	2.5/2.5		2768		889			2189								20~25
23	2.5/3.0		2772		891			2191								20~25
24	2.5/4.0		2776		893			2193								20~25
25	3.0/1.6	100	2810	1300	910		100	2210	100		950	30		Rc1”		24~30
26	3.0/2.5		2818		914			2214								24~30
27	3.0/3.0		2906		918			2218								24~30
28	4.0/1.6	100	2914	1500	962		150	2212	150		11100	30		Rc1”		32, ~40
29	4.0/2.5		2922		966			221, 6								32~40
30	4.0/3.0		2930		970			2220								32~40
31	5.0/1.6	100	3760	1400	953		150	3130	150		1050	30		Rc1”		40~50
32	5.0/2.5		3752		930			3130								40~50
33	5.0/3.0		3764		937			3137								40~50
34	6.0/1.6	100	4456	1400	932		150	3832	150		1100	30		Rc1”		48~60
35	6.0/2.5		3864		961			3161								48~60
36	6.0/3.0		3872		963			3163								48~60
37	8.0/1.6	100	4546	1600	987		150	3837	150		1200	30		Rc1”		64~80
38	8.0/2.5		4576		993			3843								64~80
39	8.0/3.0		4580		995			3845								64~80
40	10/1.6	100	3878	2000	1187		150	2987	150		1500	30		Rc1”		80
41	12/1.6	100	4518	2000	1139		150	3689	150		1500	30		Rc1”		80
42	15/1.6	100	4848	2200	1144		150	3834	150		1650	30		Rc1”		80
43	20/1.6	100	5252	2400	1306		150	4206	150		1800	36		Rc1”		80
44	25/1.6	100	6264	2400	1382		200	5102	200		1800	36		Rc1”		80
45	30/1.6	100	6843	2500	1322		200	5872	200		1900	36		Rc1”		80
