主要是通过检测变压器各个绕组的幅频回响特性，并对检测结果进行纵向或横向比较，根据幅频回响特性的变化程度，判断变压器可能发生的绕组变形。

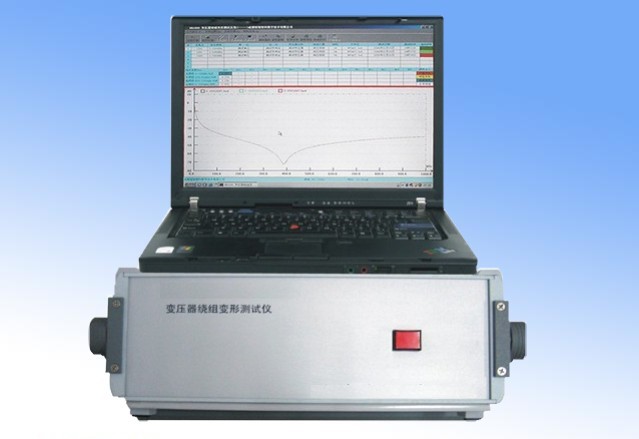

变压器变形绕组测试仪由测量部分及分析软体部分组成，测量部分是由信号生成及信号测量组成的黑匣子，分析部分由笔记本电脑完成，测量部分与笔记本电脑通过有线或者无线乙太网连线，也可以通过USB连线。

仪器自带一个通道DDS信号输出作为扫频的激励信号；信号输出为正弦波，信号输出幅度可以软体调节，最大幅度±5V，信号输出阻抗为50Ω

两个採集通道，一个採集激励信号，一个採集回响信号，用于计算传递函式

激励通道测量为固定量程：±5V；回响通道有 8档量程，在测量过程中自动调节量程，最大输入信号为±25V

採集通道量化精度：12位

採集通道最大静态误差：0.5%

每通道最大存储容量：64K样点

每通道最高採样率：20Msps

採集通道输入阻抗：1MΩ

扫频测量範围：1K－1MHz

扫描方式：採用线形分布的扫频测量方式

扫描频率精度：信号源输出正弦信号的频率精度不大于0.01%

扫频测量频点：1K－1MHz，测量点数1000点

採用Vittal原装机箱

符合国家电力行业标準：DL/T911-2004

在较高频率的电压作用下，变压器的每个绕组均可视为一个由线性电阻、电感（互感）、电容等分布参数构成的无源线性双口网路，其内部特性可通过传递函式H(jω)描述。若绕组发生变形，绕组内部的分布电感、电容等参数必然改变，导致其等效网路传递函式H(jω)的零点和极点发生变化，使网路的频率回响特性发生变化。

变压器绕组的幅频回响特性采频率扫描方式获得。连续改变外施正弦波激励源VS的频率f(角频率ω=2πf)，测量在不同频率下的回响端电压V2和激励端电压V1的信号幅值之比，获得指定激励端和回响端情况下绕组的幅频回响曲线。L、K及C分别代表绕组单位长度的分布电感、分布电容及对地分布电容，V1、V2分别为等效网路的激励端电压和回响端电压，VS为正弦波激励信号源电压，RS为信号源输出阻抗，R为匹配电阻。

1.首先检查变压器接地状况是否良好，套管引线应全部解开。

2.详细记录被试品的铭牌数据及原始工况有否异常，以及被试品变压器当前测试状况下的分接开关位置，并仔细输入被试品情况登记窗。

3.根据被试品的情况建立被试品数据档案的子目录；测试完成后应将测量的数据备份至该目录下，并注意进行整理工作。

4．数据存放格式：档案是以ASCII码的形式存放。

5.对刚退出运行的变压器进行测量，测量前应儘量让其散热降温；但在整个测量过程中应停止对其所施的降温手段，保持温度，以免测量过程中温度变化过大而影响测量结果的一致性。

6.现场测试时，为防止出现意外损坏仪器，使用所配的电源隔离变压器。
