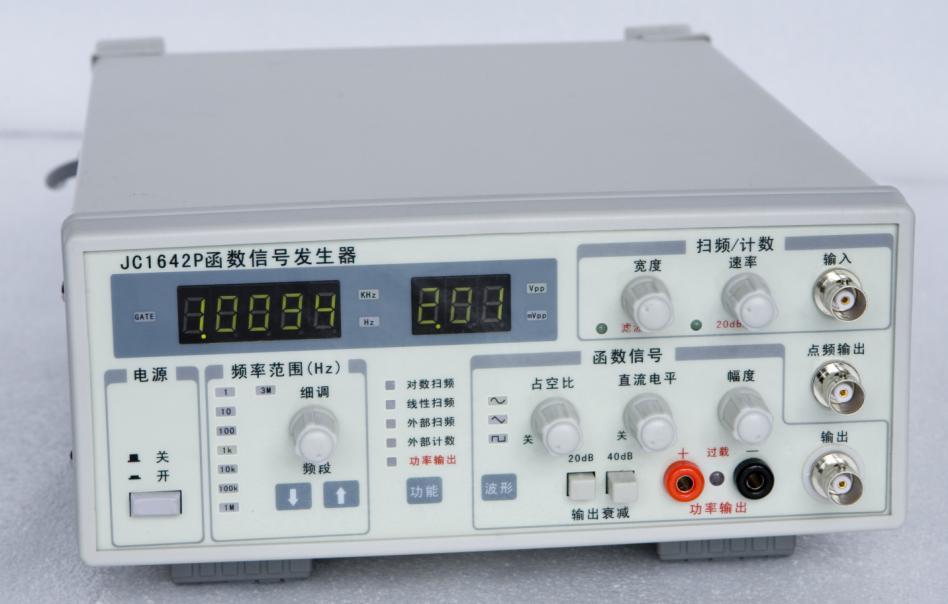

技术指标 输出信号：三角波、方波、正弦波、脉冲波、单次脉冲. TTL电平、直流电平电压输出输出幅度1mV—25Vp-p 输出阻抗:50Ω±10% 3位数显输出频率：0.2Hz—2MHz 频率误差：±1% 4位数显功率输出频率0.2Hz —200KHz 输出功率≥10W空载电压：≥25Vp-p 外测频率：0.1Hz－10MHz ±0.1%衰减： 0dB、 -20dB、-40dB 、–60dB直流电平： +10V－-10V连续可调 占空比:10%－90%连续可调失真度：≤2% (20Hz－20kHz)方波上升时间： ≤50nSTTL方波输出： ≥3Vp-p 上升时间≤25ns外电压控制扫频：输入电平0－10V 输出频率 1:100电源 : 220V ±10% 50Hz－60Hz 外形尺寸：240(W)×90(H)×280(D) 重量：约2.5Kg输出採用保护电路。

（1）用分立元件组成的函式发生器：通常是单函式发生器且频率不高，其工作不很稳定，不易调试

（2）可以由电晶体、运放IC等通用器件製作，更多的则是用专门的函式信号发生器IC产生。早期的函式信号发生器IC，如L8038、BA205、XR2207/2209等，它们的功能较少，精度不高，频率上限只有300kHz，无法产生更高频率的信号，调节方式也不够灵活，频率和占空比不能独立调节，二者互相影响。

（3）利用单片集成晶片的函式发生器：能产生多种波形，达到较高的频率，且易于调试。鑒于此，美国美信公司开发了新一代函式信号发生器ICMAX038，它克服了（2）中晶片的缺点，可以达到更高的技术指标，是上述晶片望尘莫及的。MAX038频率高、精度好，因此它被称为高频精密函式信号发生器IC。在锁相环、压控振荡器、频率合成器、脉宽调製器等电路的设计上，MAX038都是优选的器件。

（4）利用专用直接数字合成DDS晶片的函式发生器：能产生任意波形并达到很高的频率。但成本较高。

产生所需参数的电测试信号仪器。按其信号波形分为四大类：①正弦信号发生器。主要用于测量电路和系统的频率特性、非线性失真、增益及灵敏度等。按其不同性能和用途还可细分为低频（20赫至10兆赫）信号发生器、高频（100千赫至300兆赫）信号发生器、微波信号发生器、扫频和程控信号发生器、频率合成式信号发生器等。②函式（波形）信号发生器。能产生某些特定的周期性时间函式波形（正弦波、方波、三角波、锯齿波和脉冲波等）信号，频率範围可从几个微赫到几十兆赫。除供通信、仪表和自动控制系统测试用外，还广泛用于其他非电测量领域。③脉冲信号发生器。能产生宽度、幅度和重複频率可调的矩形脉冲的发生器，可用以测试线性系统的瞬态回响，或用作模拟信号来测试雷达、多路通信和其他脉冲数字系统的性能。④随机信号发生器。通常又分为噪声信号发生器和伪随机信号发生器两类。噪声信号发生器主要用途为：在待测系统中引入一个随机信号，以模拟实际工作条件中的噪声而测定系统性能；外加一个已知噪声信号与系统内部噪声比较以测定噪声係数；用随机信号代替正弦或脉冲信号，以测定系统动态特性等。当用噪声信号进行相关函式测量时，若平均测量时间不够长，会出现统计性误差，可用伪随机信号来解决。

信号发生器一般区分为函式信号发生器及任意波形发生器，而函式波形发生器在设计上又区分出模拟及数字合成式。众所周知，数字合成式函式信号源无论就频率、幅度乃至信号的信噪比（S/N）均优于模拟，其锁相环（ PLL）的设计让输出信号不仅是频率精準，而且相位抖动(phase Jitter)及频率漂移均能达到相当稳定的状态，但毕竟是数字式信号源，数字电路与模拟电路之间的干扰，始终难以有效克服，也造成在小信号的输出上不如模拟式的函式信号发生器。

谈及模拟式函式信号源，结构图如下：

这是通用模拟式函式信号发生器的结构，是以三角波产生电路为基础经二极体所构成的正弦波整型电路产生正弦波，同时经由比较器的比较产生方波。

而三角波是如何产生的，公式如下：

换句话说，如果以恆流源对电容充电，即可产生正斜率的斜波。同理，右以恆流源将储存在电容上的电荷放电即产生负斜率的斜波，电路结构如下：

当I1 =I2时，即可产生对称的三角波，如果I1 > >I2，此时即产生负斜率的锯齿波，同理I1 < < I2即产生正斜率锯齿波。

再如图二所示，开关SW1的选择即可让充电速度呈倍数改变，也就是改变信号的频率，这也就是信号源面板上频率档的选择开关。同样的同步地改变I1及I2，也可以改变频率，这也就是信号源上调整频率的电位器，只不过需要简单地将原本是电压信号转成电流而已。

而在占空比调整上的设计有下列两种思路：

1、频率（周期）不变，脉宽改变，其方法如下：

改变电平的幅度，亦即改变方波产生电路比较器的参考幅度，即可达到改变脉宽而频率不变的特性，但其最主要的缺点是占空比一般无法调到20[%]以下，导致在採样电路实验时，对瞬时信号所採集出来的信号有所变动，如果要将此信号用来作模数（A/D)转换，那幺得到的数位讯号就发生变动而无所适从。但不容否认的在使用上比较好调。

2、占空比变，频率跟着改变，其方法如下：

将方波产生电路比较器的参考幅度予以固定（正、负可利用电路予以切换），改变充放电斜率，即可达成。[NextPage]

这种方式的设计一般使用者的反应是“难调”，这是大缺点，但它可以产生10[%]以下的占空比却是在採样时的必备条件。

以上的两种占空比调整电路设计思路，各有优缺点，当然连带的也影响到是否能产生“像样的”锯齿波。

接下来PA（功率放大器）的设计。首先是利用运算放大器（OP) ，再利用推拉式(push-pull)放大器（注意交越失真Cross-distortion的预防）将信号送到衰减网路，这部分牵涉到信号源输出信号的指标，包含信噪比、方波上升时间及信号源的频率回响，好的信号源当然是正弦波信噪比高、方波上升时间快、三角波线性度要好、同时伏频特性也要好，（也即频率上升，信号不能衰减或不能减太大），这部分电路较为複杂，尤其在高频时除利用电容作频率补偿外，也牵涉到PC板的布线方式，一不小心，极易引起振荡，想设计这部分电路，除原有的模拟理论基础外尚需具备实际的经验，“Try Error”的耐心是不可缺少的。

PA信号出来后，经过π型的电阻式衰减网路，分别衰减10倍（20dB)或100倍（40dB),此时一部基本的函式波形发生器即已完成。（注意：选用π型衰减网路而不是分压电路是要让输出阻抗保持一定）

一台功能较强的函式波形发生器，还有扫频、VCG、TTL、 TRIG、 GATE及或LCD液晶显示频率，其与频率计电路是重叠的。
