正弦波逆变器
正弦波逆变器广泛运用于各类：微机系统、通信系统、家用、航空、应急、通讯、工业设备、卫星通信设备、军用车载、医疗救护车、警车、船舶、太阳能及风能发电领域等需要应急后备电源的场所，可构成EPS应急电源系统。
基本介绍
- 中文名：正弦波逆变器
- 外文名：inverter
- 动态回响时间：5% (负载0←→100%)
- 功率因素(PS)：0.7/0.8
- 过载能力：120%,30秒
介绍

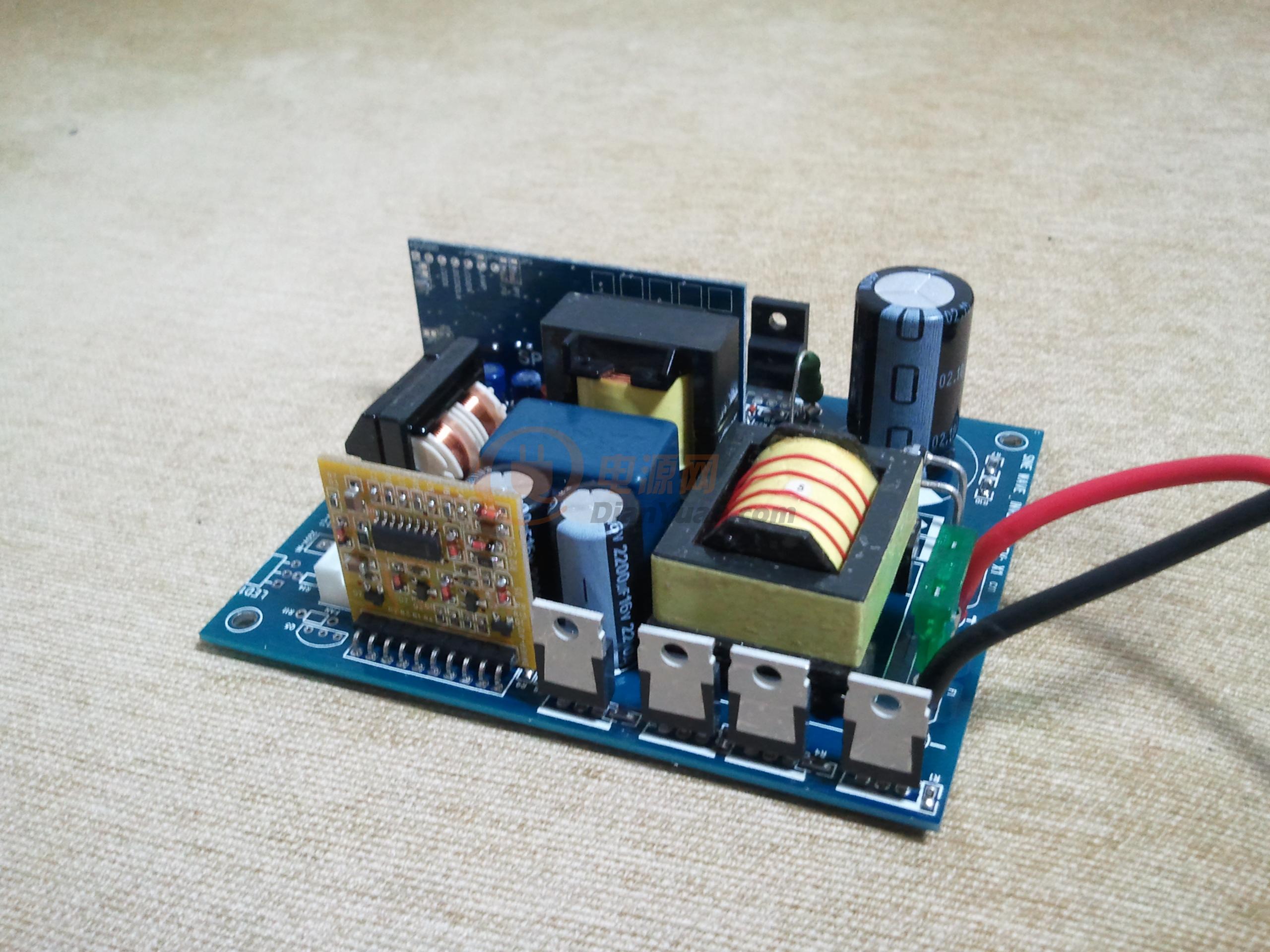

正弦波逆变器原理图，有方波的输出和正弦波输出的区别.方波输出的逆变器效率高，但对于都是为正弦波电源设计的电器来说，使用总是不放心，虽然可以适用于许多电器，但部分电器就不适用，或用起来电器的指标会变化.正弦波输出的逆变器就没有这方面的缺点，却存在效率低的缺点.为此设计了一款高效率正弦波逆变器，其电路如图。
稳博逆变器
稳博逆变器使用
1）电源选择
必须由蓄电池或者汽车点菸器提供电源。根据产品的不同可选择12V、24V、48V。
UPS电源（Uninterrupted Power Supply不间断电源）是为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，在市电掉电后，UPS可给负载继续提供一段时间供电，保证负载正常运转使用，此系列UPS採用带输出隔离变压器的高频双变换结构和先进的全数字控制技术，输出稳定、洁净、不间断具备完备的网路管理功能 ，一般UPS电源有1000w-20000w规格。
2）连线逆变器到电源
关掉逆变器和所有装置的开关于“OFF”状态
A： 电池供电：把电池的负极连线到逆变器的黑色接端子（-），电池的正极连线到逆变器的红色接线端子（+）。
B：汽车点菸器供电：点菸器的专用连线按照红线对逆变器红端子，黑线对逆变器黑端子连线好后，把点菸器的插头插到汽车点菸器即可。
3）连线逆变器到用电器
确保负载电源是逆变器的标称电源，并且启动电流不能超过逆变器的峰值容量。连线完逆变器和用电电器后， 打开逆变器和用电器。
参数示例
型号 | WDY-DP8000L | WDY-DP9000L | WDY-DP10000L | ||||
额定容量（VA） | 8000 | 9000 | 10000 | ||||
额定输出功率（W） | 7200 | 8100 | 9000 | ||||
直流输入 | 额定输入电压（V） | 12V24V48V | 24V48V96V220V | 24V48V96V220V | |||
额定输入电流（A） | A=VA÷V | ||||||
关断电压範围DC（V） | 12V（10V-15V）24（20-29） 48（40-60） 96（80-128） 220（200-250） | ||||||
开机电压範围DC（V） | 12V（10V-15V）24（23-26） 48（45-55） 96（90-110） 220（210-230） | ||||||
反灌杂音电流 | ≤10% | ||||||
交流输入 | 允许旁路电压 | 220Vac±15% | |||||
旁路转换时间 | ≤5ms | ||||||
交流输出 | 额定输出电压及频率 | 220Vac，50Hz或110Vac，60Hz | |||||
输出波形 | 正弦波 | ||||||
额定输出电流 | 3.6A | 7.2A | 10.9A | ||||
输出电压精度 | 220V±1.5%/110V±1.5% | ||||||
波形失真率（THD） | ≤3% （线性负载） | ||||||
动态回响时间 | 5% （负载0←→100%） | ||||||
功率因素（PS） | 0.7/0.8 | ||||||
过载能力 | 120%，30秒 | ||||||
逆变效率 | ≥85% | ||||||
冷却方式 | 绝缘强度 | 1500Vac，1分钟 | |||||
噪音（1M） | ≤40dB | ||||||
使用环境温度 | -5℃～40℃ | ||||||
湿度 | 0～90%，不结露 | ||||||
使用海拔 | ≤5000m | ||||||
冷却方式 | 强制风冷 | ||||||
机械尺寸 | 台式 | 388*145*210（mm）（3U） | |||||
毛重 | 12.0KG | 16.0KG | 28.0KG | ||||
颜色 | 黑色 | ||||||
保护功能 | 输入欠压，过压，输出过载，短路保护，高低压保护 | ||||||
输出接口 | 接线柱/万用插座/排插接口 | ||||||
产品性能
1）纯正弦波输出，适用于电视机、电冰柜、电磁炉、电风扇。
2）微波炉、空调等家用设备使用# 微电脑（CPU）控制技术，性能优越。
3）超宽输入电压範围、高精度输出、全自动稳压。
4）内置过载、短路、过压、欠压、过温等保护功能，可靠性高。
5）简洁明了的 LED显示，可升级到全面的数位化 LCD 显示，方便观察机器状态。
6）供电时间可根据不同要求任意配置。
7）採用阀控式免维护铅酸电池，智慧型型电池管理，过充，过放电保护，延长电池使用寿命。
安装方法
1）打开包装箱，检查附属档案是否齐备（一条交流输入线和一本说明书）；
2）选择通风、清洁的安装环境；
3）确认直流电源输出电压和（或）蓄电池的电压与逆变器要求的直流输入电压相符合；
4）确认电源的正负极性，高电位为正，低电位为负；
5）将正极接到逆变器的正极接线柱上（标有“+”），负极接到负极接线柱上（标有 “-”）。确保连线可靠；
6）从附属档案袋中取出交输入线，将其中的一端插入机箱上标有“AC IN”的插座中，将另一端插入市电插座中；
7）将负载输入线连线在逆变器的输出插座（标有“AC OUT”）上。
