超音波是无法被人耳所听到的声音，换句话说，高于20KHz 以上的频率是人耳所无法涉及的声音。正是因为超音波的这一特性，利用超音波这一物理特性对设备状态进行交叉技术诊断，确保状态检修的正确趋势与管理。

任何状态检修计画和实施的成功都取决于有价值的数据。兼具实时检测与数据採集功能的SDT 超音波检测仪具备无比的精度和重複性，能达到对运行设备进行实时检测。

超音波检测仪能够提供一揽子状态维护方案。它重新定义了超音波检测的力量，也重新定义了多功能的力量。把人类的听觉範围延伸到极致！它既能检测所有电器设备的局放故障，又能检测所有旋转机械的磨损故障，并对其润滑状态进行评估，同时由能检测压力容器及管道的内外气液泄漏，成为工业汽液堵漏增效的节能中.

可以通过连线并自动识别不同的感测器，同时检测设备的温度、流量、转速等多种过程参数，这就意味着按更少的按键和实现更高的工作效率。只需插好感测器

，将人类的听觉範围延伸到及至...

－多功能型

－使用简单方便

－工业预防保养中最具有竟争力仪器之一

■阀门内漏、液压系统内漏检测

■泵气蚀检测、空压机内部泄漏检测

■疏水器故障的检测

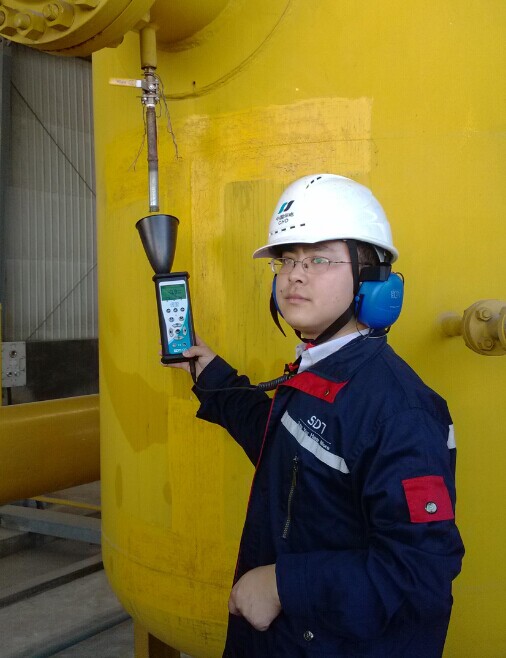

■压缩空气泄漏检测、锅炉、热交换器和冷凝器泄漏检测

■锅炉故障安全门查找

■风噪声和漏水检测

■电气设备局放巡检：GIS 开关驱动机构故障查找、绝缘子污闪及内部裂纹检测电缆接头局放检测、GIS/GCB 及开关柜、电源柜、通讯柜内部局放故障检测、变压器、母线套管、CT/PT、电容器和电抗器的局放检测、SF6 气体泄漏检测

■标準内置的超音波感测器

■内置红外测温感测器

■内置雷射定位

■一个外接感测器通道接口，可连线附加可选的感测器

■ 400个节点位置的内部记忆体来储存静态测量

■标準USBconntection

功能：多功能检测仪
显　示：高对比度、LCD带背光显示，100×32像素
键　盘：8个功能按键
量　程：-10dBμV～120dBμV
测量解析度：0.1 dBμV
灵敏度：可检测到压力6psi、孔径0.1mm、距离70英尺的泄漏
最低极限：1×10-2～1×10-3std. cc/sec.FREON
精　度：±0.5 dBμV
信噪比：-5 dBμV典型
带　宽：（-3 dB）2kHz
自动关机：预设时间自动关机
工作温度：-15℃到+60℃
电池包：1.3 Ah可充电镍氢电池
背光关闭时使用8～10小时
充电时间：5～6小时
寿命：500～1000次充/放电循环
外　壳：轧制铝材，橡皮保护套
尺　寸：203 x 38 x 88 mm（L x H x W）
重　量：约700克（含电池和皮套）

——套用于阀门内漏和液压系统泄漏故障查找
系统线上运行时，对阀门内部阻塞或泄漏进行準确地发现。声波检测仪检查液压迴路故障来找出内部泄漏快速而轻鬆。“接触模式”沿迴路採集样本读数。检测人员能清楚地定义流动方向，更重要的是故障源，即使在高噪声区域。液压柱塞上穿过密封的内部泄漏在油中产生微小气泡，随着它们从压力侧到达无压力侧，它们依次“爆裂”。这些小爆炸产生超音波能量，很容易被SDT超音波检测仪的检测到。并且通过调节检测器的频率来消除干扰的超音波。

1、将仪器贴靠在阀门上游管线（如图A处）测定系统环境超声值。
2、使用超音波检测仪主机上的向上和向下箭头按钮调整仪器灵敏度，确保液晶显示屏上的箭头指针隐去，以测定系统背景信号，同时注意显示屏上的dB读数。
3、将仪器贴靠阀门下游管线（如图B处）倾听泄漏信号。如果显示屏上的dB读数小于或等于A点读数，说明阀门没有泄漏现象；如果B点的dB读数相对于A点有所增加，说明阀门泄漏。
4、最后，将检测仪贴靠B点之下的某处下游管线，进行泄漏点确认。如果阀门泄漏，图中C点的dB读数应小于B点读数；如果C点的dB读数大于B点读数，泄漏位置应该在管线的下游某处。
5、如果阀门处于关闭状态，则几乎听不到声响。如果阀门处于打开状态，可以听到连续或间断的流动声音，这是介质流过阀体时发出的声音。
6、水处理厂可以参照超音波检测仪的数字读数进行阀门检修后的校準和设定工作。水处理设备的闸式阀的读数一般低于5dBμV。
