FTIR主要由麦可逊干涉仪和计算机两部分组成。

由红外光源S发出的红外光经準直为平行红外光束进入干涉系统，经干涉仪调整制后得到一束干涉光。干涉光通过样品Sa，获得含有光谱信息的干涉信号到达探测器D上，由D将干涉信号变为电信号。此处的干涉信号是一时间函式，即由干涉信号绘出的干涉图，其横坐标是动镜移动时间或动镜移动距离。这种干涉图经过A/D转换器送入计算机，由计算机进行傅立叶变换的快速计算，即可获得以波数为横坐标的红外光谱图。然后通过D/A转换器送入绘图仪而绘出人们十分熟悉的标準红外吸收光谱图。

傅立叶变换红外光谱仪要求光源能发射出稳定、能量强、发射度小的具有连续波长的红外光。通常使用能斯特灯、硅碳棒。

FTIR仪器的核心部分是麦可逊干涉仪。

也就是上面所说的探测器，一般可分为热检测器和光检测器两大类。热检测器的工作原理是：把某些热点材料的晶体放在两块金属板中，当光照射到晶体上时，晶体表面电荷分布变化，由此可以测量红外辐射的功率。

红外工作软体，傅立叶变换红外光谱仪红外谱图的记录、处理一般都是在计算机上进行的。

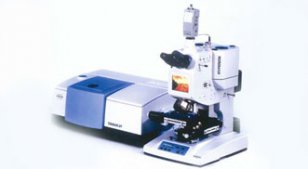

傅立叶变换红外光谱仪
