桩身完整性
桩身完整性检测，根据基桩检测方法（低应变法，声波透射法，高应变法，钻芯取样法等）对桩进行检测。
定义：桩身完整性是反映桩身截面尺寸相对变化、桩身材料密实性和连续性的综合定性指标。
桩身完整性检测主要是对桩身的完整性进行检测，检测方法有低应变法、声波透射法、高应变法和钻芯法，除中小直径灌注桩外，大直径灌注桩一般同时选用两种或多种的方法检测，使各种方法能相互补充印证，优势互补。另外，对设计等级高、地基条件複杂、施工质量变异性大的桩基，或低应变完整性判定可能有技术困难时，提倡採用直接法（静载试验、钻芯和开挖，管桩可採用孔内摄像）进行验证。
完整性检测的目的是发现某些可能影响单桩承载力的缺陷，最终仍是为减少安全隐患、可靠判定工程桩承载力服务。
基本介绍
- 中文名：桩身完整性
- 外文名：pile integrity
桩身完整性分类
桩身完整性类别 | 分类原则 |
Ⅰ类桩 | 桩身完整 |
Ⅱ类桩 | 桩身存在轻微缺陷 |
Ⅲ类桩 | 桩身存在明显缺陷 |
Ⅳ类桩 | 桩身存在严重缺陷 |
检测方法：

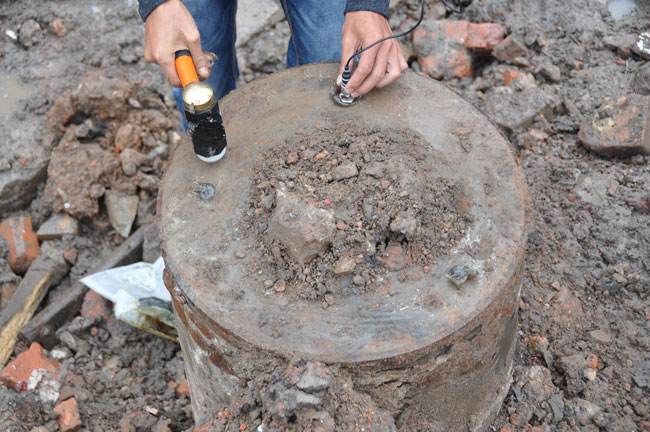

1、低应变法
低应变检测法适用于检测混凝土桩的桩身完整性，判定桩身缺陷的程度及位置。
2、声波透射法
适用于混凝土灌注桩的桩身完整性检测，判定桩身缺陷的位置、範围和程度。
3、高应变法
高应变适用于检测混凝土桩的桩身完整性，检测桩身缺陷及其位置，判定桩身完整性类别。高应变法也可用于检测基桩的竖向抗压承载力。
适用条件划分
行业标準《建筑基桩检测技术规範》(JGJ 106-2003)是从时域信号特徵和幅频信号特徵两个方面来划分桩的类别。
(1)时域信号特徵
①Ⅰ类：2L/c时刻前无缺陷反射波，有桩底反射波；
②Ⅱ类：2L/c时刻前出现轻微缺陷反射波，有桩底反射波；
③Ⅲ类：有明显缺陷反射波，其他特徵介于Ⅱ类和Ⅳ类之间；
④Ⅳ类：
a．2L/c时刻前出现严重缺陷反射波或周期性反射波，无桩底反射波。
b．或因桩身浅部严重缺陷使波形呈现低频大幅度衰减振动，无桩底反射波。
(2)幅频信号特徵
①Ⅰ类：桩底谐振峰排列基本等间距，其相邻频差△f=c/2L；
②Ⅱ类：桩底谐振峰排列基本等间距，其相邻频差△f=c/2L，轻微缺陷产生的谐振峰与桩底谐振峰之间的△f′>c/2L；
③Ⅲ类：有明显缺陷反射波，其他特徵介于Ⅱ类和Ⅳ类之间；
④Ⅳ类：
a．缺陷谐振峰排列基本等间距，相邻频差△f′>c/2L，无桩底谐振峰。
b．或因桩身浅部严重缺陷只出现单一谐振峰，无桩底谐振峰。
一般认为，Ⅰ类桩为优质桩，Ⅱ类桩为合格桩，Ⅲ类桩为需要经过设计计算分析，採取处理后可以使用的桩。Ⅳ类桩为不合格桩。Ⅱ类桩不影响桩身结构承载力的正常发挥，属于合格桩，不需要处理。但是Ⅱ类桩比例过大，会影响参评优质工程。
