近年来，我国建筑工程，特别是混凝土工程的质量问题受到广泛关注。首先，混凝土作为一种最重要、用途最广泛的工程材料，自19世纪问世以来，对如何赋予它一些明确的性能指标，以及如何获得这些指标，以更好的控制混凝土建筑物的质量，一直是人们不断探讨的问题。其次，在土建过程中，已硬化的混凝土质量受原材料、成型养护和施工工艺等的影响，会出现较大的差异，当材料和施工过程中出现某些薄弱环节时，就会导致混凝土质量产生不同程度的缺陷，包括外观质量、强度和内部空洞、不密实、裂缝等，在不同程度上影响混凝土的功能和安全性。

因此，混凝土质量检测应运而生，而混凝土强度作为混凝土各项指标中最重要的一项，对它的检测显的尤为重要。在混凝土强度检测方法中，无损检测较常规破损检测相比，其优点显而易见，而在无损检测中，回弹法具有设备简单、操作方便、检测迅速、成本较低等优点，从而被广泛採用来检测混凝土强度。

由于混凝土的抗压强度与其表面硬度之间存在某种相关关係，而回弹仪的弹击锤被一定的弹力打击在混凝土表面上，其回弹高度（通过回弹仪读得回弹值）与混凝土表面硬度成一定的比例关係。因此，以回弹值反映混凝土表面硬度，根据表面硬度可推求混凝土的抗压强度。在回弹仪（N型）水平状态下工作时，所获得的标準能量E为：

E_。=ESL²/2=2.207J；

且回弹值R与抗压强度f^c_cu之间有以下几种回归方程：

F^c_cu=A+BR

F^c_cu=AR^B

F^c_cu=AR^B×10cd

式中：f^c_cu为混凝土测区抗压推算强度；R为混凝土测区平均回弹值；d为混凝土测区碳化深度；A，B，C为回归係数。

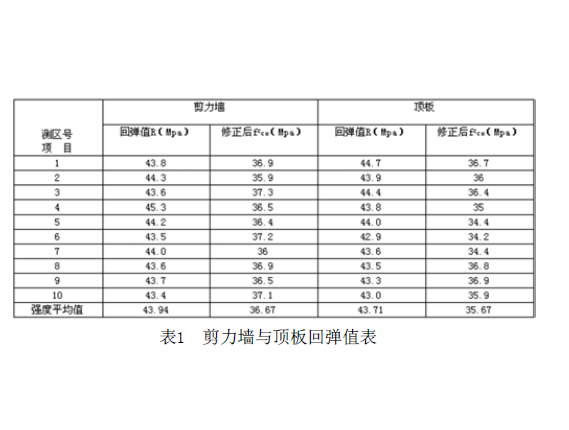

（1）用回弹仪检测混凝土强度时，测区应当布置在靠近固定端较近的位置，以获取更準确的数据。

（2）回弹法测得的混凝土强度只是构件表面混凝土强度而非内部混凝土强度，而混凝土构件中起决定作用的混凝土却是内部钢筋包裹的部分，因此，在精确测定混凝土强度时，要对构件内部的混凝土进行检测。

（3）利用回弹仪检测既有建筑物混凝土强度时，建筑物混凝土的龄期需在14～1000天之间。
