超音波塑胶熔接机-智慧型精密型，XY-300W，1000W：
1.换能器、採用日本NTK振动子频率準确稳定。
2.变幅桿、採用日本皇牌特种钢製做、坚固耐用。
3.气缸、电磁阀等气动部分採用台湾亚德客品牌。
4.电子原件均採用欧美等进口零配件。
5.控制操作採用微电脑控制，参数由外部按键输入（所要设定的参数均显示在液晶显示屏上）精确简易。
6.全智慧型过载保护，并有错误代码提示。
7.附加过电子压及过电流保护系统、可减少故障、保障安全。
8.本款机型适合精密电子:小型塑胶壳、精密电源插头、随身碟、手机壳镜片等小型防水塑胶

焊接样品

焊接样品

智慧型超音波电源说明书，用户设定参数
种类名称单位下限上限出厂设定型号：XY-1528
操作工功能选择参数延时时间S0.009.990.00
运行时间S0.009.990.00
保压时间S0.009.990.00
工艺员功能现在参数修改设定频率KHz根据自检提示範围用户
功率输出斜率时间mS110020
修改内部限量P%10100100
调整整定时间mS183
频率搜寻方式选择
a.内部有效，外部无效。
b.内部有效，外部启动。
c.无测试运行。
自动重複运行1有效2无效
修改增益频宽1102
密码设定避免不经意间改写用户参数

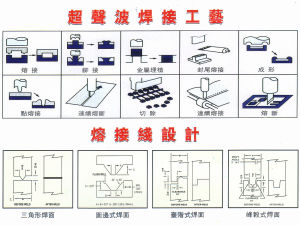

超音波熔接产品设计

超音波熔接产品设计

熔接法：
以超音波超高频率振动的焊头在适度压力下，使二块塑胶的接合面产生磨擦热而瞬间熔融接合，焊接强度可与本体媲美，採用合适的工件和合理的接口设计，可达到水密及气密，并免除採用辅助品所带来的不便，实现高效清洁的熔接。　
铆焊法：
将超音波超高频率振动的焊头，压着塑胶品突出的梢头，使其瞬间发热融成为铆钉形状，使不同材质的材料机械铆合在一起。　
埋植：
藉着焊头之传道及适当之压力，瞬间将金属零件（如螺母、螺桿等）挤入预留入塑胶孔内，固定在一定深度，完成后无论拉力、扭力均可媲美传统模具内成型之强度，可免除射出模受损及射出缓慢之缺点。　
成型：本方法与铆焊法类似，将凹状的焊头压着于塑胶品外圈，焊头髮出超音波超高频振动后将塑胶溶融成形而包覆于金属物件使其固定，且外观光滑美观、此方法多使用在电子类、喇叭之固定成形，及化妆品类之镜片固定等。　点焊：
A、将二片塑胶分点熔接无需预先设计焊线，达到熔接目的。B、对比较大型工件，不易设计焊线的工件进行分点焊接，而达到熔接效果，可同时点焊多点。　
切割封口：
超音波原理运用超音波瞬间发振工作原理，对化纤织物进行切割，其优点切口光洁不开裂、不拉丝。

超音波焊接法

超音波焊接法

塑胶电子：预付费水錶电錶、通讯设备、无绳电话、手机配件、手机壳、电池壳、充电器、阀控式密封维护铅酸蓄电池、3寸软碟、随身碟、SD卡、CF卡、USB接外挂程式、蓝牙；玩具文具：资料夹、相册、折盒、PP中空板、笔套、墨盒、硒鼓；超音波焊接样品医用日用：手錶、厨具、口服液瓶盖、点滴瓶盖、手机饰件、金柔刷、日用品等。

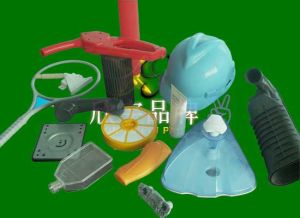

超音波焊接样样板

超音波焊接样样板
