超音波花边机製造厂最新它激式线路，多种功能：频率调节、功率频率、自动跟蹤处理、功率密度调节、脉宽调节、前级过流脉冲处理、过热处理、频率自动跟蹤处理、后级过流调节、保护，稳定可靠；

其功率和频率採用模拟脉冲高频振荡形式，能随时观察到功率和频率的变化，为控制和检测超音波(提供设备:超音波塑胶焊接机)提供了準确依据。

宽 频率跟蹤技术：超音波发生器的输出频率与换能器频率不匹配时，不仅影响实验效果，当偏差较大时甚至会损坏设备。因此，我们採用频率跟蹤技术，使超音波发生器的输出频率始终与换能器频率一致，从而确保缝合，压花的质量，并大大延长了超音波发生器，换能器装置的寿命；

频率扫描技术：通过频率扫描技术，使所有的换能器均有机会工作在共振点，使超音波换能器的负荷均衡，避免由于换能器与发生器频率的差异而使部分换能器始终满负荷工作而造成疲劳，从而先行损坏；

1．超音波花边机花轮焊头採用特殊合金钢材料製成，并经特种热处理工艺，具有耐磨损、使用寿命长等特点。

2．花边机操作时不需预热可连续性加工、速度快、大量生产、可转角，加工时不冒烟、火花，不伤害布类边缘。

3．超音波花边机缝合机机械操作方便、易懂，普通工人即可上机操作。

4. 使用20KHZ低噪音超音波，防噪音干扰。

5．超音波花边机直接将各类布料进行缝合，同时作切边、裂孔、印纹、使产品一次成形，无毛边，无散口。

6．超音波花边机利用超音波直接在各类材料上进行包边，烫金，压制各类图形，根据不同面料、厚度调节功率。

7. 可加装色纸、金泊纸，加压时可达印色、烫金功能。

8. 可多台机组合成专用机，以便一次完成宽度较大的产品，如被罩、雨伞等。

整机採用铸件结构，坚固耐用，保证焊切压花效果更佳。

花边机花轮及底部台湾钢模採用特殊合金钢製作，花轮可依客户需求开发各种複杂的花形图案；底部台湾钢模耐磨损且寿命长；花轮及底模拆装方便容易，偏芯式调节灵活，快捷，水平容易调节。

图一：拉料轮採用气动结构，操作简单，方便。

图二：锁紧装置採用弹簧自动调节，使机台运行更加稳定。 专利模具水平调节结构，调节水平方便、快速。

图三：採用优质气动元器件，经久耐用。

图四：电子箱设计直观，更人性化，振幅、电流数据一目了然，方便用于查看。 通过电子箱，可以方便调节机器功率，适用不同的材料；分别调节上下模具转速。

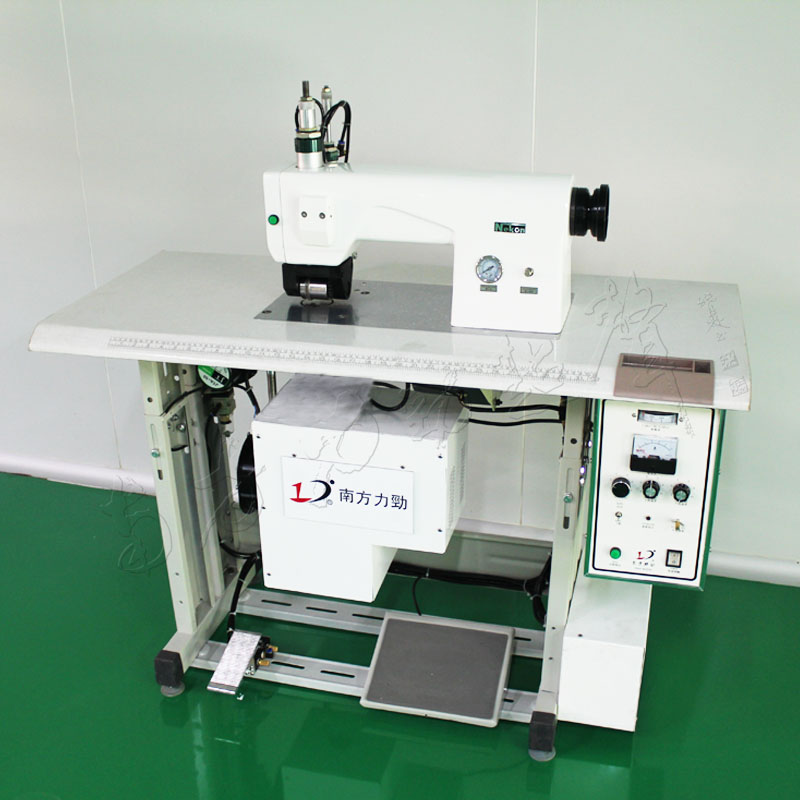

一． 机器概述：

超音波花边缝合机，是一种高效的缝合、压花设备。主要用于合成纤维布料的缝边、熔接、熔切、压花，加工产品具有水密性好，生产效率高，不用针线辅料，熔切面平滑无毛刺,手感好等特点。广泛套用于服装、玩具、食品、环保无纺布袋，口罩等行业。

超音波花边缝合机，採用最新超音波技术，广泛套用世界名牌元器件，具有技术先进，结构合理，运行可靠，操作方便等特点。

1. 设备适用材料 　化学合成纤维布料，或含有化纤混纺布、化学薄膜亦是含30%以上化织，均可加工成所需要的产品，如Nylon布、针织布、无纺布、T/R布、特多龙布(Polyester布)、金葱布、多层布，以及各种贴合而成的淋膜表覆布类薄膜纸均可适用。

2. 设备使用功能 　(1)缝合，(2)花样车边，(3)裁切，(4)分条，(5)切孔，(6)压图形，(7)成形，(8)印色，(9)烫金，(10)折边和印纹，(11)包焊金属线固定。

3. 适用产品 　(1)衣服花边，(2)床套，(3)枕头套，(4)汽车套，(5)帐蓬，(6)包装带，(7)背包、旅行带、手提带，(8)窗帘，(9)雨衣、风衣、雪衣，(10)玩具，(11)手套，(12)桌巾，(13)椅套，(14)被套，(15)口罩，(16)髮饰，(17)饰品，(18)洋伞，(19)灯罩，(20)滤网等等。

4. 设备功能 　(1) 利用超音波振动及特製钢轮，加压之后，就可获得如上所述使用功能。 　(2) 加工时不冒烟、火花，不伤害布类边缘，亦可避免毛边。 　(3) 花轮更换简便，可依客户所需要更换各种图形的花轮。 　(4) 製造时不需预热，并可连续操作。 　(5) 可加装色纸、金箔纸，加压时可达印色、烫金功能。 　(6) 可多台机组合成专用机，以便一次完成宽度较大的产品，如被罩、洋伞等。 　(7) 特殊合金钢材料製成的花轮，并经特种热处理工艺，具有耐靡损、使用寿命长所特点。 　(8) 机械操作简单，维修容易，使用20KHZ低噪音超音波，防噪音干扰。

5. 超音波花边缝合机一般由7大部分组成：机架（带工作檯），花轮运转部分，压轮传动部分，钢模转动部分，超音波发生器，超音波换能器，电气控制部分。

三． 机械各部名称索引：

发振箱面板各部名称索引:

四． 基本操作说明

南方力劲机械提供

新机使用前，必须阅读本说明书，并熟知本说明书之内容。

1. 机械各部功能说明

1）调整螺帽: 限制气缸行程长短距离。

2）压轮气缸: 控制压轮上升和下降。

3）压轮开关：压轮控制开关,在机头左侧。单击压轮下降(如下图1)，再单击压轮上升。(如下图2)

4）模架: 固定花轮。

5）花轮: 缝合,裁切加工件之模具。

6）冷却风扇: 散热振动子温度,使其能长时间工作。

7）花轮气缸: 控制花轮上升和下降。

8）机头: 固定花轮的传动机构。

9）气压表: 表示花轮加在工件上的压力气压。

10）气压阀: 依据实际需要做气压调整, 调整后螺帽要锁紧。调整範围一般在1～10Kg/cm2之间。(如下图) 　11）台面板： 加工工件的平台。

12）发振箱: 控制机台的动作程式。

13）振筒: 固定振动子与钢模。

14）机架: 支撑机台本体。

15）脚踏板： 在右脚位置，控制花轮和钢模的运转。

16）花轮踏板：在左脚位置，控制花轮升降。

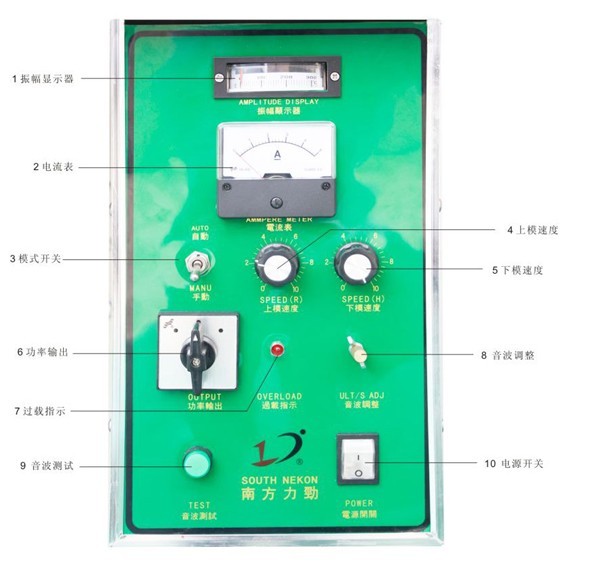

2. 发振箱功能说明：

1) 振幅显示器： 　其功能是指超音波振子和钢模之间的谐振是否合适。旋转音波调整旋钮，能使读数变化。一般调整到50以下。

2）电流表： 　指示超音波的工作电流。空载时表示焊头与系统谐振的状态,一般正常为0.4～0.6A,依输出功率的大小而异,负载时,因压着面积和花轮和複杂、大小而定,通常由1.0～2.5A。

3）功率输出： 　调整输出功率大小，调到不同的档案位，电流表读数会有变化。

4）上模速度： 　调整花轮转速高低。数字越大转速加快，速度越快；反之速度降低。

5）下模速度： 　调整超音波钢模转速高低。数位越大转速加快；反之速度降低。

6）手动/自动开关： 　打到自动档位，花轮和钢模自动运转;打到手动开关，花轮和钢模的运转是由右脚的脚踏板控制的，踏下脚踏板花轮和钢模开始工作，鬆开脚踏板花轮和钢模即停止运转。

7）超载指示： 　红色指示灯亮，表示设备超载。此时应该立即停机，检查原因待故障排除后，方可继续工作。

8）音波调整： 　调整超音波振动子和钢模之间的谐振状态。顺时针或逆时针转动旋钮，振幅表读数会改变，前已有述，正常读数一般在50以内。

9）音波测试： 　功能是测试超音波是否正常。按下音波测试开关1～2秒钟，看超载指示灯是否亮，振幅表、电流表读数是否在正常範围内。

10）电源开关： 　控制整机电源。开关自带红色指示灯，打开时红色灯亮。

五． 调机方法：

1. 打开电源开关，开关内置灯亮。 　2. 调整气压： 　气压阀在机头压力表旁边。根据加工材料厚薄、或加工性质（压花或缝边）的不同，调整压力。加工厚的材料或压花时，气压要高一些；反之，薄的材料或缝边时，气压宜低一些。气压一般在2～5Kg/cm2範围内调整。 　3. 音波检测调整：(花轮在上限不与钢模接触时) 　1） 按下“音频测试”开关，如振幅显示器指标急升并超过100， 则表示频率距谐振点太远，须调整“音频调整”旋扭。 　目视振幅显示器，左手按下“音频测试”检查开关（勿超过3秒），右手旋转“音频调整”旋扭，将指针调至最低点。调整时如指标不是下降，而是上升，则反方向旋转。振幅表指标的读数在50以内，电流表指标的读数在0.6A以下是最佳工作点。调好音波后要把蝶形螺帽拧紧。 　2） 空载测试时，如“超载指示”灯亮，则表示设备有问题。不 　可以工作，应关机检查。 　4. 检查气动部件： 　1) 按几下压布轮开关（在机头左侧，红色按钮开关），检查上压 　轮升降是否灵活。 　2) 踏几下花轮升降开关（花轮踏板），检查花轮升降是否灵活。

六． 花轮的安装及调整：

1. 花轮的安装

安装花轮时，必须将模架置于上升位置，卸下花轮模架左盖板,装上花轮，将模架左盖板装上并将螺丝锁紧。降下花轮架使花轮同模具接触，通过调节偏心轮，使花轮工作面同模具工作面平行。

2. 花轮调整方法：

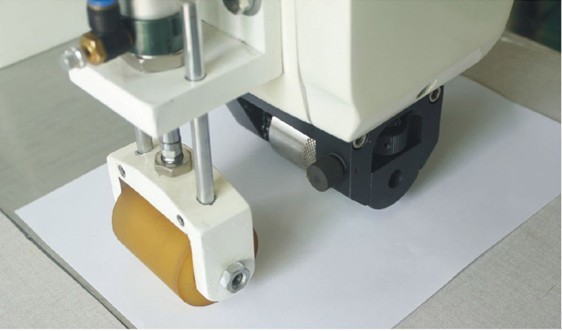

1) 可用A4纸放在压轮与花轮中（如下图）,压力调到1.5KG,花轮气缸调整螺帽向上旋开,不限位,再将上、下模速度钮调到刻度2位置，将输出功率调到4位置,按下压轮开关,再踏下花轮踏板,后踏脚踏板,待花轮至少完走一圈,再鬆开,另踩花轮踏板,让花轮上升,同时按下压轮开关,让压轮上升,取出白纸,查看压纹是否平衡。

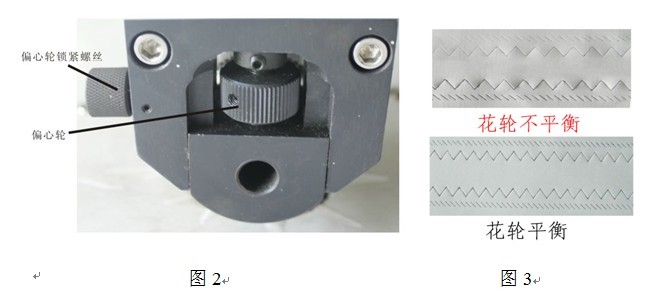

2) 压纹不平衡时,先鬆开模架左盖板上的偏心轮锁紧螺丝, 再旋转偏心轮(顺时针,花轮向上运动;逆时针则反之(如图1)),锁紧偏心轮,反覆上述动作,直至平衡为止。(如图下图2、3所示)3） 用A4纸调整花轮水平后,请同时将花轮气缸调整螺帽下旋限位,使其花轮与钢模刚好接触。(防止花轮下滑与钢模碰撞磨损)

花轮安装图(2)

4) 根据缝合或滚花材料的厚薄程度，调整花轮压力。较厚的材料压力调大些，反之调小些。

5) 根据需熔断的材料不同，厚薄不同，以及花轮的花纹複杂程度，综合调整以下三方面，以达到理想熔断效果：（1）花轮线速度；（2）花轮压力；（3）超声功率大小。

注意：

花轮安装图3-南方力劲提供

Δ花轮速度较低时，加工材料接受超音波能量时间较长，花轮与钢模接触时间也较长，比较容易熔断。

Δ花轮压力较大时，加工材料接受超音波能量较大，比较容易熔断。（同时花轮对模具的磨损也加大）

6) 花轮检查：

花轮的花纹必须保持锐利状态，硬度HRC60～61°。磨损、鏽蚀的花轮不得使用，以免影响产品质量，或由于花轮压力增大会导致钢模磨损加快。

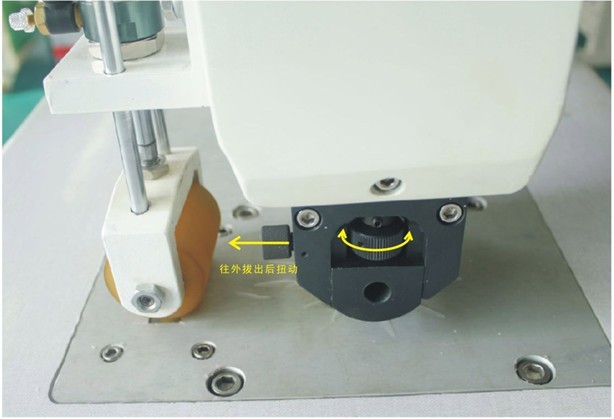

花轮安装图1

7) 花轮压力的控制：

Δ花纹複杂，压力可加大一些。

Δ花纹欠锐利，压力可加大一些。

Δ钢模的音波振幅较小，压力可加大一些。

化纤含量较高的材料（如NYLON），压力可减小些，反之如TC布，压力可加大一些。

Δ厚的材料，压力可加大一些。

Δ在相同质量，相同加工速度前提下，花轮压力越小越好。（压力小，钢模和花轮的磨损就小，设备寿命长）

七． 注意事项：

1． 避免多尘、腐蚀、高温或潮湿的工作环境。

2． 电源三脚插头、相线C、零线N，地线G，使用时一定要可靠接地。

3. 本机的电压是：AC220V(±10%)，50～60Hz。电压波动超过这个範围，有可能产生烧坏电机，或电机转速、扭矩下降之状况。

电压波动大，宜安装稳压器。

4． 测试超音波，振幅表指针是否在50以下。

5． 设备生产效率的高低，与操作者的熟练程度有较大关係。熟练程度较低的操作者，刚开始时，速度宜调得慢一些，以确保全全。

6. 钢模的定期检查：

1) 钢模的平面与花轮的平行度要求小于0.02mm，超过必须维护。维护工作由製造商完成。

2) 钢模的工作面产生磨损或凹痕,导致熔断不良后果,维护工作也由製造商完成。

7. 钢模与发振箱工作频率匹配的检查:

每次使用前,应先检查。方法是：打开电源开关，按下“音频检测”开关，有下列现象之一的，应该校正频率。

1) 用手轻摸钢模工作面，感到超音波振动微弱的。

2) 有异常响声产生的。

3) 模头异常发烫的。

4) 发振箱上，电流表读数超过1.2A的。

8. 发振箱内超音波发生器，对输入电压较为敏感，如果电压波动大，

必须加装稳压电源。

1) 功率调整将振幅调大时，加工材料接受超音波的能量较大，较易熔断。但是振幅过大容易损坏钢模。一般控制振幅读数在50以内。

2) 也可以通过调整气压的方法，调整花轮压力，每次调整功率后，必须调试音波，音波测试调好后方可正常工作。

3) 调整气压阀，可以改变花轮的压力。设备不用时，关闭气源，将压力减调到最低。

4) 为了达到理想的缝边压花效果，只有反覆调整花轮速度、花轮压力，超声功率这三个参数，才能兼顾加工质量、生产效率、设备功率限度，使设备在理想状态下运行。

9. 操作要点：

1） 根据加工材料的厚度，适当调整花轮气缸高度。用手转动气缸上部螺帽，顺时针转动，花轮向上移动，反之向下移动。

2） 调整花轮速度，超声功率，并检测音频是否正常。

3） 试缝或试压，并根据熔接质量，多次微调至最佳工艺状态。

10. 关机：

1） 关闭电源开关，开关指示灯灭。

2） 检查各润滑点是否有黄油，缺油的必须加油。

3） 清洁设备，檯面上不能有杂物，设备周围一米内，地面要保持清洁。

11． 维护保养:

1. 发振箱：

1）超音波检查：在未装上钢模时，电流表指示不应超过（0.4A）；

2）按检查开关的方式:在3秒内按2秒停1秒，切勿连续按下3

秒以上，以免缩短换能器寿命及烧坏电子组件；

3）避免灰尘、金属等掉入发振箱内，以免造成短路而损毁电路板

等；

4）保持空气流通，散热良好。

2. 设备主机：

1）主机勿置于高温、潮湿、多尘的环境下；

2）主机上勿放置液体，保持整洁，擦拭时不可用液体清洁；

3）超出七天或使用较疏时，请用防尘罩覆盖；

4）长期未使用时，须每周定时热机一次；

5）空压气源注意清洁，如滞留1/2水时，应及时排泄；

6）除必要维修时，儘量避免打开机体，打开时务必拔掉电源，并释放出电容中的残留电量。

3. 钢模：

1）敲击或损伤钢模，易造成振动频率的改变。

2）钢模防止氧化生鏽，不用时用油布擦拭后封存。

3）装钢模时底部螺纹处需清洁乾净。

4）超音波钢模经过专门设计与匹配，频率固定，切忌切削、钻孔或改变任何外观，否则将影响换能器及发振箱之寿命。

5）装卸钢模时必需轻拿轻放，以防变幅桿钢模的螺纹滑丝。

(1)缝合，(2)花样车边，(3)裁切，(4)分条，(5)切孔，(6)压图形，(7)成形，(8)印色，(9)烫金，(10)折边和印纹，(11)包焊金属线固定。

花边：衣服，床套，枕头套，汽车套，帐蓬，包装带，背包，旅行带，手提带，窗帘，雨衣，风衣，雪衣，玩具，手套，桌巾，椅套，被套，髮饰，饰品，雨伞，灯罩等等。压花：饰品，头花，髮夹饰品，工艺装饰品，圣诞饰品，婚纱饰品等等。

缝合：无纺布袋，一次性手术衣，手术帽，医用眼罩，雨衣，PVE手提袋，雨伞，食品包装袋，帐篷，鞋帽製品，尼龙带封口、集尘袋等等。

压纹：反光材料等等。分条：粘扣带，织带，布料（30%化纤），商标等等。

超音波花边缝合机，又称超音波花边机、超音波压花机，是一种高效的缝合、压花设备。

主要用于合成纤维布料的缝边、熔接、熔切、压花等，加工产品具有水密性好，生产效率高，不用针线辅料，熔切面平滑无毛边，手感好等特点。超音波花边缝合机广泛套用于服装、玩具、食品、环保无纺布袋、口罩（杯型口罩、平面口罩、立体口罩等）等行业。

1. 拆卸包装，检查设备表面和各部分有无损伤的痕迹，检查螺丝是否鬆动，电气接头是否锁紧，配件是否齐全。

3. 核对发振箱背上标牌的电压要求，并要确保系统接地良好。

4. 将设备与电源及气源连线，注意要先将电源开关关断。注意本机的电压要求：AC220V，50-60Hz

5. 空气管路接于乾净且不含润滑剂的压缩空气源，额定工作气压为0.6MPa。
