海之美文新闻资讯
乙炔黑
乙炔黑是由碳化钙法或石脑油（粗汽油）热解时副产气分解精製得到的纯度99%以上的乙炔,经连续热解后得到的炭黑。将反应炉内部升温至乙炔分解起始温度800℃以上后,导入乙炔开始进行热分解。因系放热反应，反应可自动进行。为了获得稳定的质量，反应温度应保持在1800℃左右。炉内温度可通过反应炉外筒水冷夹套进行控制。乙炔黑作为镍氢电池的负极材料与氧化铬和电解液一起使用。它与炉法炭黑相比其结晶及二次结构更为发达，故导电性和吸液性也更优良。由于重金属等杂质少，故自放电造成的损耗小，它主要用于镍氢电池负极，Li电池也有使用。
乙炔黑可用于超级电容器，做导电剂。
基本介绍
- 中文名：乙炔炭黑
- 外文名：Acetylene black
- 别名：乙炔黑
- 用处：可用于超级电容器，做导电体
- 优点：导电性和吸液性优良
- 实质：炭黑
名称
英文名称:Acetylene black
中文名称: 乙炔炭黑
又称：乙炔黑，简称ACET。
理化性质

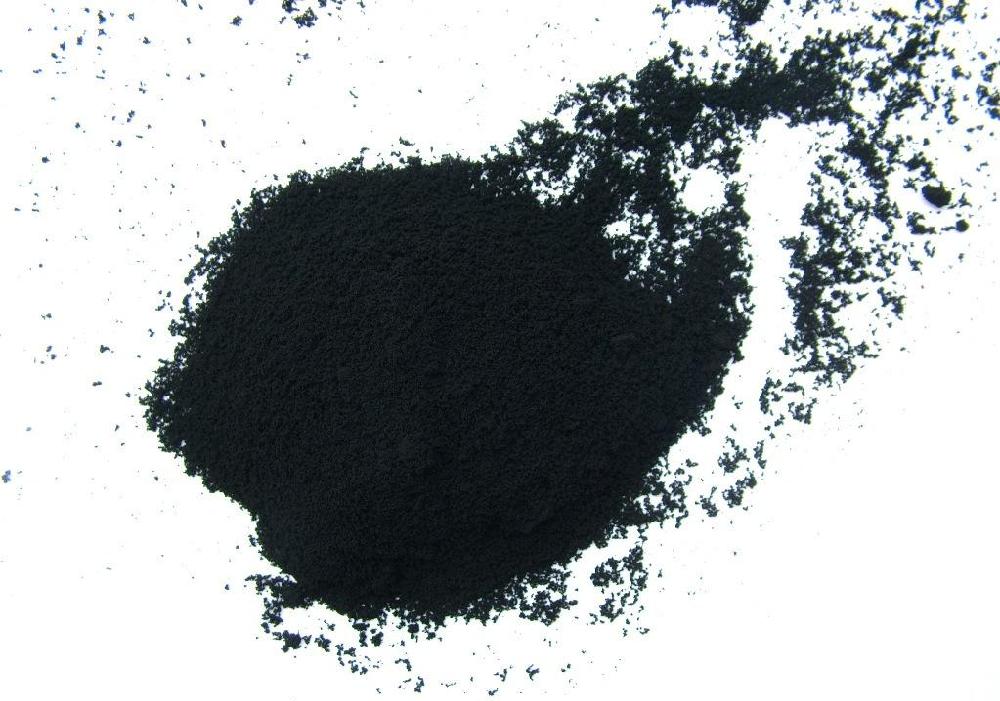

外观为黑色极细粉末，相对密度1.95(氮置换法)。表观密度0.2～0.3g/cm3。平均粒径30～45nm。比表面积55～70m2/g。吸碘值60～80gI2/kg。乙炔炭黑纯度很高，含碳量大于99.5%，氢含量小于0.1%，氧含量0.07%～0.26%。pH值5～7。电阻率极低，具有优良的导电性、导热性和抗静电效果。
质量指标
| 指标名称 | 粉状品 | 50%压缩品 | 75%压缩品 |
|---|---|---|---|
| 合格情况 | 优等品 | 合格品 | 合格品 |
| 加热减量/%[≤0.40] | 0.30 | 0.40 | 0.40 |
| 灰分/%[≤0.30 ] | 0.20 | 0.30 | 0.30 |
| pH[6-8] | 6-8 | 6-8 | 6-8 |
| 视比容mL/g [30～50] | 14~17 | 13~17 | 9～12 |
| 吸碘值/(gI2/kg) [≥80] | 90~105 | ≥80 | ≥80 |
| 盐酸吸液量mL/g [4.0] | 4.0 | 3.8 | 3.0 |
| 电阻率/Q·m ≤3.0 | 2.5 | 3.5 | 5.5 |
套用
用作抗静电剂。加入丙烯酸酯/醋酸乙烯共聚的乳液中，可製成导静电乳液压敏胶黏剂，加入量为1.2%时导电性达到7.2×103Q，可用于贴上导静电PVC地板。也用作导电性填料，配製导电性要求不高的导电胶黏剂。
常用于镍氢电池和锂电池作吸电液剂。
