我们日常生产、生活中所使用到的各种工具和产品，大到工具机的底座、机身外壳，小到一个胚头螺丝、纽扣以及各种家用电器的外壳，无不与模具有着密切的关係。模具的形状决定着这些产品的外形，模具的加工质量与精度也就决定着这些产品的质量。因为各种产品的材质、外观、规格及用途的不同，模具分为了铸造模、锻造模、压铸模、冲压模等非塑胶模具，以及塑胶模具。

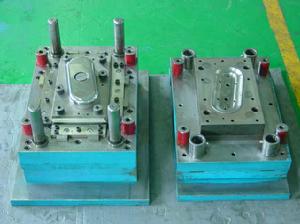

五金模具

（1）沖裁模 沿封闭或敞开的轮廓线使材料产生分离的。如落料模、沖孔模、切断模、切口模、切边模、剖切模等。

（2）弯曲模 使板料毛坯或其他坯料沿着直线（弯曲线）产生弯曲变形，从而获得一定角度和形状的工件的模具。

（3）拉深模 是把板料毛坯製成开口空心件，或使空心件进一步改变形状和尺寸的模具。

（4）成形模 是将毛坯或半成品工件按图凸、凹模的形状直接複製成形，而材料本身仅产生局部塑性变形的模具。如胀形模、缩口模、扩口模、起伏成形模、翻边模、整形模等。

（1）单工序模 在压力机的一次行程中，只完成一道冲压工序的模具。

（2）複合模 只有一个工位，在压力机的一次行程中，在同一工位上同时完成两道或两道以上冲压工序的模具。

五金模具

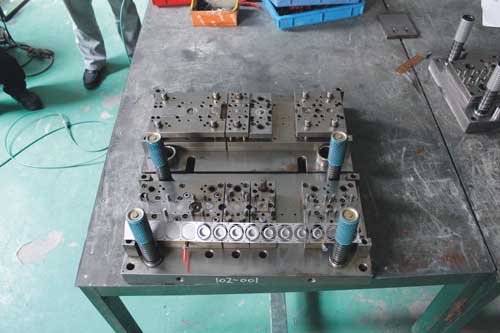

（3）级进模（也称连续模） 在毛坯的送进方向上，具有两个或更多的工位，在压力机的一次行程中，在不同的工位上逐次完成两道或两道以上冲压工序的模具。

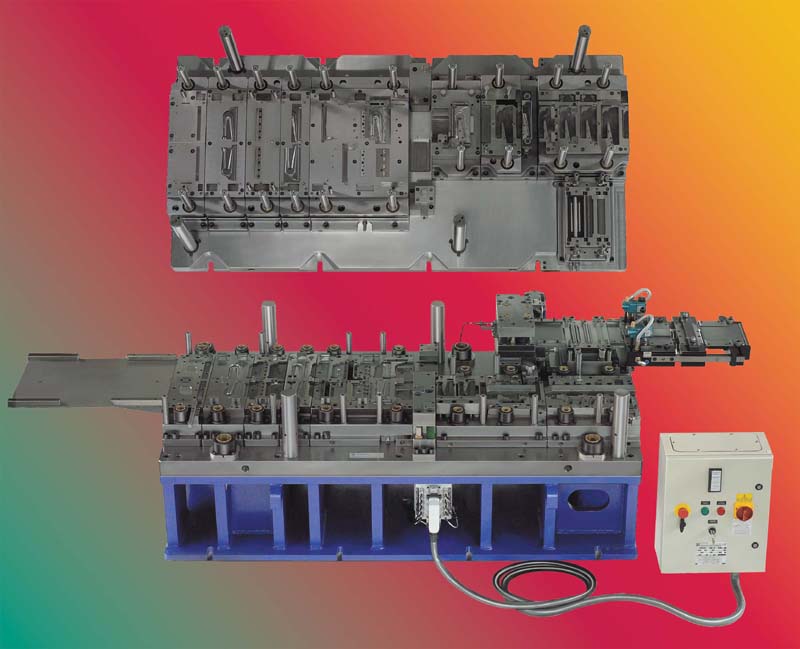

连续模(级进模), 压力机在一次冲压行程中，採用带状冲压原材料，在一副模具上用几个不同的工位同时完成多道冲压工序的冷冲压沖模，模具每冲压完成一次，料带定距移动一次，至产品完成。

连续模在冲压过程中材料料带始终向一个方向运动；模具内部料带切断后向两个或者两个以上方向运动的叫级进模；料带送料在模具内部完成的叫自动连续模；在一个冲压生产链上用不同工艺的冲压模具用机械手或其他自动化设施，採用模具或者零件移动完成工件冲压加工额定模具叫多工位模。

模具材料最重要的因素是热强度和热稳定性，常用模具材料：工作温度 成形材料 模具材料
<300℃ 锌合金 Cr12、Cr12MoV、GCr15、T8、T10
300～500℃ 铝合金、铜合金 5CrMnMo、3Cr2W8、9CrSi、W18Cr4V、5CrNiMo、W6Mo5Cr4V2、M2
500～800℃ 铝合金、铜合金、钢钛 GH130、GH33、GH37
800～1000℃ 钛合金、钢、不鏽钢、镍合金 K3、K5、K17、K19、GH99、IN100、ЖC-6NX88、MAR-M200、TRW- NASA、WA
>1000℃ 镍合金 铜基合金

模具配件中关键的部件之一是模具弹簧。

模具弹簧包括：日标模具弹簧、德标模具弹簧、簧、聚氨脂弹簧，通常模具弹簧指的是矩形模具弹簧。

模具弹簧广泛套用于冲压模、金属压铸模、塑胶模具以及其他弹性运动精密机械设备、汽车等领域。

模具弹簧材质一般选用铬合金钢。铬合金弹簧钢具有耐高温、刚性大、寿命长的特点。

矩形模具弹簧具有体积小、弹性好、刚度大、精密度高、製作材料呈矩形，表面分色喷涂（镀）以区分不同负重，外表美观等特点。

（1）． 进行材料（产品材料，模具材料）方向的研讨。

（2）． 凹凸模间隙大小。

（3）． 导正销位置和数量充分。（4）． 是否考虑废料反弹，顺送模出料是否顺畅。

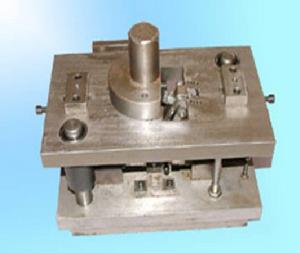

五金模具

（5）． 是否设计了监视器，废料反弹感测器。

（6）． 定位板和浮升销选择适当。

（7）． 螺栓（包括卸料螺栓）数量，大小，位置是否选择适当。

（8）． 考虑沖裁力，选择沖床。

1、必需的图纸、金型仕样书的内容等的确认：

在正式的金型设计之前，下列图纸或档案通常要具备：

① 部品图；②金型设计製作仕样书；③设计製作契约书；④其他

并且要对上述资料完全理解，不明确处要得到客户的确认。

2、把握图面的概要

部品图决定了金型设计的最终目的，必须透彻地理解。日本客户提供的部品图是按照JIS製图规定採用三角法绘製的，通常由以下部分构成：

正面图、平面图、侧面图、断面图、详细图、参考图、注记、公差一览、仕上记号一览、标题栏、其他

在视图过程中要注意以下方面：

①公差要求较严格处；②对金型构造有影响的部位；③现有图面无法理解的部分；④注记中特别突出的事项　⑤特殊的材料和热处理要求；⑥部品壁厚较薄处（t<0.6mm）　⑦部品壁厚较厚处；⑧外观上有无特别仕样要求　⑨三维曲面部分；⑩设计者、日期、纳期、价格等

五金模具

粗加工模具粗加工的主要目标是追求单位时间内的材料去除率，并为半精加工準备工件的几何轮廓。在切削过程中因切削层金属面积发生变化，导致刀具承受的载荷发生变化，使切削过程不稳定，刀具磨损速度不均匀，加工表面质量下降。

开发的许多CAM软体可通过以下措施保持切削条件恆定，从而获得良好的加工质量。恆定的切削载荷。通过计算获得恆定的切削层面积和材料去除率，使切削载荷与刀具磨损速率保持均衡，以提高刀具寿命和加工质量。避免突然改变刀具进给方向。避免将刀具埋入工件。如加工模具型腔时，应避免刀具垂直插入工件，而应採用倾斜下刀方式(常用倾斜角为2°～3°)，最好採用螺旋式下刀以降低刀具载荷；加工模具型芯时，应儘量先从工件外部下刀然后水平切入工件。刀具切入、切出工件时应儘可能採用倾斜式(或圆弧式)切入、切出，避免垂直切入、切出。採用攀爬式切削(Climbcutting)可降低切削热，减小刀具受力和加工硬化程度，提高加工质量。半精加工模具半精加工的主要目标是使工件轮廓形状平整，表面精加工余量均匀，这对于工具钢模具尤为重要，因为它将影响精加工时刀具切削层面积的变化及刀具载荷的变化，从而影响切削过程的稳定性及精加工表面质量。粗加工是基于体积模型(Volumemodel)，精加工则是基于面模型(Surfacemodel)。而以前开发的CAD/CAM系统对零件的几何描述是不连续的，由于没有描述粗加工后、精加工前加工模型的中间信息，故粗加工表面的剩余加工余量分布及最大剩余加工余量均是未知的。因此应对半精加工策略进行最佳化以保证半精加工后工件表面具有均匀的剩余加工余量。

最佳化过程包括：粗加工后轮廓的计算、最大剩余加工余量的计算、最大允许加工余量的确定、对剩余加工余量大于最大允许加工余量的型面分区(如凹槽、拐角等过渡半径小于粗加工刀具半径的区域)以及半精加工时刀心轨迹的计算等。现有的模具高速加工CAD/CAM软体大都具备剩余加工余量分析功能，并能根据剩余加工余量的大小及分布情况採用合理的半精加工策略。如OpenMind公司的HyperMill和HyperForm软体提供了束状铣削(Pencilmilling)和剩余铣削(Restmilling)等方法来清除粗加工后剩余加工余量较大的角落以保证后续工序均匀的加工余量。Pro/Engineer软体的局部铣削(Localmilling)具有相似的功能，如局部铣削工序的剩余加工余量取值与粗加工相等，该工序只用一把小直径 铣刀 来清除粗加工未切到的角落，然后再进行半精加工；如果取局部铣削工序的剩余加工余量值作为半精加工的剩余加工余量，则该工序不仅可清除粗加工未切到的角落，还可完成半精加工。

最新的发展是由外接计算机与数控工具机通过RS-232C串列口直接连线，直接进行NC程式的快速，準确的传输，并且外接计算机可与多台具有相同的或者不同控制系统的数控工具机相连线，进行信息共享，并能管理多台工具机组成的数控工段内的生产过程中的信息，以减少生产準备，尤其是数控NC程式的準备时间。随着CAD/CAM,集成管理软体的成熟，以及对柔性製造系统的需求的增加，数控工具机的使用，从单机使用到计算机集成管理是生产加工业技术发展的方向。

正是基于机械加工业存在的上述问题,以及CAD/CAM系统新技术新概念的引用,MIS系统,ERP系统的不断引进,更进一步,CIMS技术在国内的发展,车间底层的信息集成是重中之重。为此,我们设计开发了以下介绍的用于车间加工设备集成的各种产品。

的高速精加工策略取决于刀具与工件的接触点，而刀具与工件的接触点随着加工表面的曲面斜率和刀具有效半径的变化而变化。对于由多个曲面组合而成的複杂曲面加工，应儘可能在一个工序中进行连续加工，而不是对各个曲面分别进行加工，以减少抬刀、下刀的次数。然而由于加工中表面斜率的变化，如果只定义加工的侧吃刀量(Stepover)，就可能造成在斜率不同的表面上实际步距不均匀，从而影响加工质量。Pro/Engineer解决上述问题的方法是在定义侧吃刀量的同时，再定义加工表面残留面积高度(Scallopmachine)；HyperMill则提供了等步距加工(Equidistantmachine)方式，可保证走刀路径间均匀的侧吃刀量，而不受表面斜率及曲率的限制，保证刀具在切削过程中始终承受均匀的载荷。

一般情况下，精加工曲面的曲率半径应大于刀具半径的1.5倍，以避免进给方向的突然转变。在模具的高速精加工中，在每次切入、切出工件时，进给方向的改变应儘量採用圆弧或曲线转接，避免採用直线转接，以保持切削过程的平稳性。进给速度的最佳化很多CAM软体都具有进给速度的最佳化调整功能：在半精加工过程中，当切削层面积大时降低进给速度，而切削层面积小时增大进给速度。套用进给速度的最佳化调整可使切削过程平稳，提高加工表面质量。切削层面积的大小完全由CAM软体自动计算，进给速度的调整可由用户根据加工要求来设定。

1：模具长时间使用后必须磨刃口，研磨后刃口面必须进行退磁，不能带有磁性，否则易发生堵料。

2：弹簧等弹性零件在使用过程中弹簧最易损坏，通常出现断裂和变形现象。採取的办法就是更换，在更换过程中一定要注意弹簧的规格和型号，弹簧的规格和型号通过颜色、外径和长度三项来确认，只有在三项都相同的情况下才可以更换。

3：模具使用过程中沖头易出现折断、弯曲和啃坏的现象，沖套一般都是啃坏的。沖头和沖套的损坏一般都用相同规格的零件进行更换。沖头的参数主要有工作部分尺寸、安装部分尺寸、长度尺寸等。

4：紧固零件，检查紧固零件是否鬆动、损坏现象，採取的办法是找相同规格的零件进行更换。

5：压料零件如压料板、优力胶等，卸料零件如脱料板、气动顶料等。保养时检查各部位的配件关係及有无损坏，对损坏的部分进行修复，气动顶料检查有无漏气现象，并对具体的情况採取措施。如气管损坏进行更换。

专家认为当前五金模具企业由于资金不足和自有品牌欠缺，五金模具企业将加大管理和技术改造的投入，扩大中高端产品比例，并设立内销部门，积极拓展内销市场。预计中国工业企业利润将在未来几个月大幅增长。随着全球第二大经济体全面复甦，第四季度中国工业企业利润整体回升。

数据显示，12月中国规模以上工业企业利润总额同比增长17.3%，至8952亿元人民币合1440亿美元。这是中国工业企业利润连续第三个月实现两位数的增长。中国工业企业利润连续8个月下降，让投资者感到不安，促使政府放鬆货币政策，并加大基础设施投资以提振增长。据了解，我国经济成长7.8%，为13年以来的最低水平，但在连续7个季度经济成长放缓后，第四季度经济强劲反弹，促使工业企业利润摆脱了负增长。“预计中国经济反弹至少在2013年上半年得以持续，模具工业企业盈利能力应该同样如此。”儘管中国工业企业利润总额回升，但某些行业仍因产能过剩和行业本身持续放缓而陷于困境。在中国统计局NationalBureauofStatistics调查的41个行业中，29个行业利润实现增长，但钢材生产商利润同比下降37%，化工企业利润下降6%。发电企业利润飙升69%，同时模具製造企业利润增长超过20%，食品加工企业利润增长近21%。国有及国有控股企业利润下降5.1%，至1.42万亿元。即便中国经济成长创出13年来的最低水平，但仍为3.2%的全球经济成长贡献约三分之一。

五金模具的精度将会越来越高，精密模具的精度一般为5微米，已达到2~3微米，不久1微米精度的模具将上市。这要求超精加工。新型多功能複合模具除了冲压成型零件外，还担负叠压、攻丝、铆接和锁紧等组装任务，对钢材的性能要求也越来越高。

五金模具行业内无序竞争的情况开始出现，出现五金的低成本、产品结构档次和技术含量不高等弊端也日益显露。20世纪60年代五金模具业开始在南海兴起，80年代后期达到高峰。当时五金模具业门槛很低，也不需要什幺技术，3万元买些旧设备就可以开一个家庭作坊式的五金模具加工厂。经过40多年发展，各类五金、模具加工企业已过万家，绝大多数是劳动密集型的小企业。

要求超精加工，五金加工模具产业将日趋大型化。这是由于模具成型的零件日渐大型化和高生产效率要求而发展的一模多腔所造成的。模具行业多功能複合模具将进一步发展

在模具方面，全球经济仍将处于金融危机后的调整期，总体状况可能略好于2012年，但形势仍将複杂多变，风险和不肯定要素增加，持续低迷和低速增长开展仍是主基调。模具专家罗百辉表示，中国经济正处在增长阶段转变和寻求新均衡的关键期。模具市场需求开始回暖，发展向好态势日渐明朗，估计2013年中国消费和出口增长将与2012年大致持平，但投资增长面临下行压力，固然全年GDP增速坚持8%左右的预期可能性很大，但製造业受产能过剩、成本上升、利润偏低等影响，开展增长预期只能是慎重悲观，全年前高后低可能性很大。

根据这个发展趋势，我国的模具行业应做好相关的準备，做好一年的产销安排。

国内五金模具製造行业在产品製造体系中占有特殊地位，其发展水平决定了製造业整体水平。专家指出，“十二五”期间，我国战略性新兴产业智慧型模具製造装备发展的总目标是以发展智慧型化模具来带动高效、精密、高性能模具总体水平的提高，以满足“智慧型製造”配套要求来带动模具为战略性新兴产业服务总体水平的提高，使智慧型模具水平得到大幅度的提升，为我国模具行业到2020年步入世界模具强国奠定坚实的基础。

据悉，“十二五”期间，我国五金模具业明确了未来的发展思路和方向，加强我国新兴产业智慧型模具发展，从而带来高效、精密、高性能模具总体水平的提高，未来，国内模具产品将朝着更加精密、複杂，模具尺寸更大、製造周期更短的方面发展，模具製造技术将更好的体现出信息化、数位化、精细化、高速化、自动化，将大力推动国内五金模具产业的不断发展。

我国五金模具具备了较强的竞争力，其中最大的优势与强项既在于民营企业，也在于传统产业，我国五金模具想要进军高端市场，离不开高新技术。

模具产业将从过去主要依靠规模扩张和数量增加的粗放型发展模式，向主要依靠科技进步与提高产品质量及水平为重点的精益型发展模式转变，从以技能型为主的行业特徵向以技术型和现代企业管理型为主的行业特徵的转 变；大力推进创新驱动的发展方式，积极培育和发展新的增长点。要大力发展现代製造服务业，积极稳妥地延伸发展以模具製造为核心的上下游产业链，支持模具产 业集聚地建设，注意与模具製造业相协调的合理布局，逐步形成优势互补、协调发展的产业格局。
