位置感测器（position sensor），能感受被测物的位置并转换成可用输出信号的感测器。它能感受被测物的位置并转换成可用输出信号的感测器。国内主要厂商有OTRON品牌。

位置感测器可用来检测位置，反映某种状态的开关，和位移感测器不同，位置感测器有接触式和接近式两种。

接触式感测器的触头由两个物体接触挤压而动作，常见的有行程开关、二维矩阵式位置感测器等。行程开关结构简单、动作可靠、价格低廉。当某个物体在运动过程中，碰到行程开关时，其内部触头会动作，从而完成控制，如在加工中心的X、Y、Z轴方向两端分别装有行程开关，则可以控制移动範围。二维矩阵式位置感测器安装于机械手掌内侧，用于检测自身与某个物体的接触位置。

接近开关是指当物体与其接近到设定距离时就可以发出“动作”信号的开关，它无需和物体直接接触。接近开关有很多种类，主要有电磁式、光电式、差动变压器式、电涡流式、电容式、乾簧管、霍尔式等。接近开关在数控工具机上的套用主要是刀架选刀控制、工作檯行程控制、油缸及汽缸活塞行程控制等。

霍尔感测器是利用霍尔现象製成的感测器。将锗等半导体置于磁场中，在一个方向通以电流时，则在垂直的方向上会出现电位差，这就是霍尔现象。将小磁体固定在运动部件上，当部件靠近霍尔元件时，便产生霍尔现象，从而判断物体是否到位。

位置感测器是组成无刷直流电动机系统的三大部分之一，也是区别于有刷直流电动机的主要标誌。其作用是检测主转子在运动过程中的位置，将转子磁钢磁极的位置信号转换成电信号，为逻辑开关电路提供正确的换相信息，以控制它们的导通与截止，使电动机电枢绕组中的电流随着转子位置的变化按次序换向，形成气隙中步进式的旋转磁场，驱动永磁转子连续不断地旋转。

直流无刷电机需要位置感测器来测量转子的位置，电机控制器通过接受位置感测器信号来让逆变器换相与转子同步来驱动电机持续运转。儘管直流无刷电机也可以通过定子绕组产生的反感生电动势来检测转子的位置，而省去位置感测器，但是电机启动时，转速太小，反感生电动势信号太小而无法检测。
可以用作直流无刷电机位置感测器的霍尔感测器晶片分为开关型和锁定型两种。对于电动脚踏车电机，这两种霍尔感测器晶片都可以用来精确测量转子磁钢的位置。用这两种霍尔感测器晶片製作的直流无刷电机的性能，包括电机的输出功率、效率和转矩等没有任何差别，并可以兼容相同的电机控制器。
位置感测器的套用，降低电机运行的噪音、提高电机的寿命与性能，同时达到降低耗能的效果。位置感测器的套用无疑给电机市场的发展提供了强大的推动力。

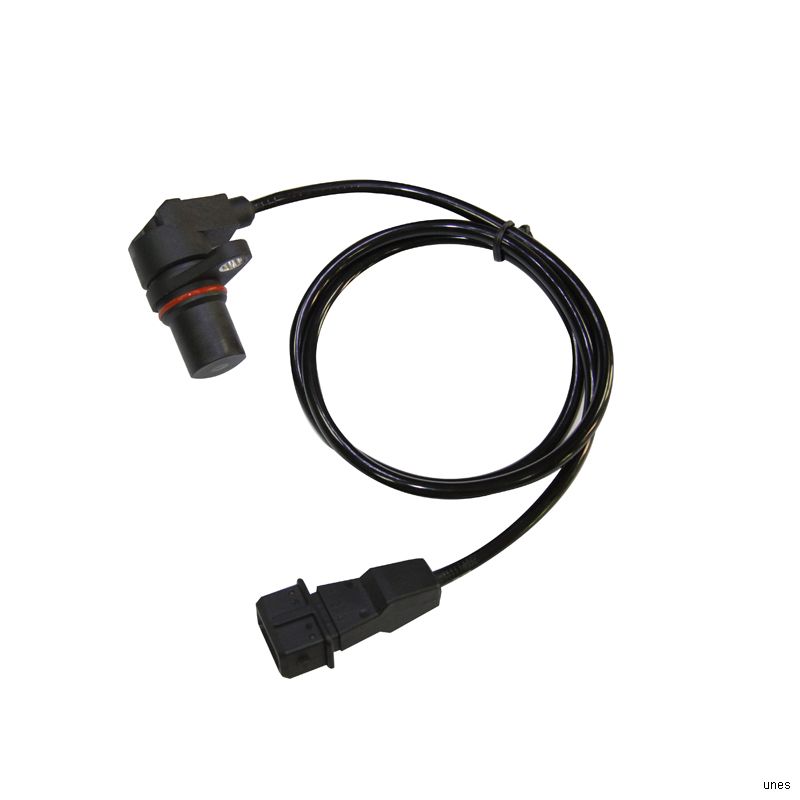

曲轴位置感测器(Crankshaft Position Sensor，CPS)又称为发动机转速与曲轴转角感测器，其功用是採集曲轴转动角度和发动机转速信号，并输入电子控制单元(ECu)，以便确定点火时刻和喷油时刻。

凸轮轴位置感测器(Camshaft Position Sensor，CPS)又称为气缸识别感测器(Cylinder Identification Sensor，CIS)，为了区别于曲轴位置感测器(CPS)，凸轮轴位置感测器一般都用CIS表示。凸轮轴位置感测器的功用是採集配气凸轮轴的位置信号，并输入ECU，以便ECU识彆气缸1压缩上止点，从而进行顺序喷油控制、点火时刻控制和爆燃控制。此外，凸轮轴位置信号还用于发动机起动时识别出第一次点火时刻。因为凸轮轴位置感测器能够识别哪一个气缸活塞即将到达上止点，所以称为气缸识别感测器。

(1)结构特点

日产公司生产的光电式曲轴与凸轮轴位置感测器是由分电器改进而成的，主要由信号盘(即信号转子)、信号发生器、配电器、感测器壳体和线束插头等组成。

信号盘是感测器的信号转子，压装在感测器轴上，如图2-22所示。在靠近信号盘的边缘位置製作有均匀间隔弧度的内、外两圈透光孔。其中，外圈製作有360个透光孔(缝隙)，间隔弧度为1。(透光孔占0．5。，遮光孔占0．5。)，用于产生曲轴转角与转速信号；内圈製作有6个透光孔(长方形孑L)，间隔弧度为60。，用于产生各个气缸的上止点信号，其中有一个长方形的宽边稍长，用于产生气缸1的上止点信号。

信号发生器固定在感测器壳体上，它由Ne信号(转速与转角信号)发生器、G信号(上止点信号)发生器以及信号处理电路组成。Ne信号与G信号发生器均由一个发光二极体(LED)和一个光敏电晶体(或光敏二极体)组成，两个LED分别正对着两个光敏电晶体。

(2)工作原理

光电式感测器的工作原理如图2-22所示。信号盘安装在发光二极体(LED)与光敏电晶体(或光敏二极体)之间。当信号盘上的透光孔旋转到LED与光敏电晶体之间时，LED发出的光线就会照射到光敏电晶体上，此时光敏电晶体导通，其集电极输出低电平(0．1～O．3V)；当信号盘上的遮光部分旋转到LED与光敏电晶体之间时，LED发出的光线就不能照射到光敏电晶体上，此时光敏电晶体截止，其集电极输出高电平(4．8～5．2V)。

如果信号盘连续旋转，透光孔和遮光部分就会交替地转过LED而透光或遮光，光敏电晶体集电极就会交替地输出高电平和低电平。当感测器轴随曲轴和配气凸轮轴转动时，信号盘上的透光孔和遮光部分便从LED与光敏电晶体之间转过，LED发出的光线受信号盘透光和遮光作用就会交替照射到信号发生器的光敏电晶体上，信号感测器中就会产生与曲轴位置和凸轮轴位置对应的脉冲信号。

由于曲轴旋转两转，感测器轴带动信号盘旋转一圈，因此，G信号感测器将产生6个脉冲信号。Ne信号感测器将产生360个脉冲信号。因为G信号透光孔间隔弧度为60。，曲轴每旋转120。就产生一个脉冲信号，所以通常G信号称为120。信号。设计安装保证120。信号在上止点前70。(BTDC70。)时产生，且长方形宽边稍长的透光孔产生的信号对应于发动机气缸1上止点前70。，以便ECU控制喷油提前角与点火提前角。因为Ne信号透光孔间隔弧度为1。(透光孔占0．5。，遮光孔占0．5。)，所以在每一个脉冲周期中，高、低电平各占1。曲轴转角，360个信号表示曲轴旋转720。。曲轴每旋转120。，G信号感测器产生一个信号，Ne信号感测器产生60个信号。

磁感应式感测器的工作原理如图2-23所示，磁力线穿过的路径为永久磁铁N极一定子与转子间的气隙一转子凸齿一转子凸齿与定子磁头间的气隙一磁头一导磁板一永久磁铁S极。当信号转子旋转时，磁路中的气隙就会周期性地发生变化，磁路的磁阻和穿过信号线圈磁头的磁通量随之发生周期性变化。根据电磁感应原理，感测线圈中就会感应产生交变电动势。

当信号转子按顺时针方向旋转时，转子凸齿与磁头间的气隙减小，磁路磁阻减小，磁通量φ增多，磁通变化率增大(dφ/dt>0)，感应电动势E为正(E>0)，如图2-24中曲线abc所示。当转子凸齿接近磁头边缘时，磁通量φ急剧增多，磁通变化率最大[dφ/dt=(dφ/dt)max]，感应电动势E最高(E=Emax)，如图2-24中曲线b点所示。转子转过b点位置后，虽然磁通量φ仍在增多，但磁通变化率减小，因此感应电动势E降低。

当转子旋转到凸齿的中心线与磁头的中心线对齐时(见图2-24b)，虽然转子凸齿与磁头间的气隙最小，磁路的磁阻最小，磁通量φ最大，但是由于磁通量不可能继续增加，磁通变化率为零，因此感应电动势E为零，如图2-24中曲线c点所示。

当转子沿顺时针方向继续旋转，凸齿离开磁头时(见图2-23c)，凸齿与磁头间的气隙增大，磁路磁阻增大，磁通量φ减少(dφ/dt< 0)，所以感应电动势E为负值，如图2-24中曲线cda所示。当凸齿转到将要离开磁头边缘时，磁通量φ急剧减少，磁通变化率达到负向最大值[dφ/df=-(dφ/dt)max]，感应电动势E也达到负向最大值(E=-Emax)，如图2-24中曲线上d点所示。

由此可见，信号转子每转过一个凸齿，感测线圈中就会产生一个周期性交变电动势，即电动势出现一次最大值和一次最小值，感测线圈也就相应地输出一个交变电压信号。磁感应式感测器的突出优点是不需要外加电源，永久磁铁起着将机械能变换为电能的作用，其磁能不会损失。当发动机转速变化时，转子凸齿转动的速度将发生变化，铁心中的磁通变化率也将随之发生变化。转速越高，磁通变化率就越大，感测线圈中的感应电动势也就越高。转速不同时，磁通和感应电动势的变化情况如图2-24所示。

由于转子凸齿与磁头间的气隙直接影响磁路的磁阻和感测线圈输出电压的高低，因此在使用中，转子凸齿与磁头间的气隙不能随意变动。气隙如有变化，必须按规定进行调整，气隙一般设计在0．2～0．4mm範围内。

1)曲轴位置感测器结构特点：捷达AT和GTX、桑塔纳2000GSi型轿车的磁感应式曲轴位置感测器安装在曲轴箱内靠近离合器一侧的缸体上，主要由信号发生器和信号转子组成，如图2-25所示。

信号发生器用螺钉固定在发动机缸体上，由永久磁铁、感测线圈和线束插头组成。感测线圈又称为信号线圈，永久磁铁上带有一个磁头，磁头正对安装在曲轴上的齿盘式信号转子，磁头与磁轭(导磁板)连线而构成导磁迴路。

信号转子为齿盘式，在其圆周上均匀间隔地製作有58个凸齿、57个小齿缺和一个大齿缺。大齿缺输出基準信号，对应发动机气缸1或气缸4压缩上止点前一定角度。所以信号转子圆周上的凸齿和齿缺所占的曲轴转角为360。

2)曲轴位置感测器工作情况：当曲轴位置感测器随曲轴旋转时，由磁感应式感测器工作原理可知，信号转子每转过一个凸齿，感测线圈中就会产生一个周期性交变电动势(即电动势出现一次最大值和一次最小值)，线圈相应地输出一个交变电压信号。因为信号转子上设有一个产生基準信号的大齿缺，所以当大齿缺转过磁头时，信号电压所占的时间较长，即输出信号为一宽脉冲信号，该信号对应于气缸1或气缸4压缩上止点前一定角度。电子控制单元(ECU)接收到宽脉冲信号时，便可知道气缸1或气缸4上止点位置即将到来，至于即将到来的是气缸1还是气缸4，则需根据凸轮轴位置感测器输入的信号来确定。由于信号转子上有58个凸齿，因此信号转子每转一圈(发动机曲轴转一圈)，感测线圈就会产生58个交变电压信号输入电子控制单元。

每当信号转子随发动机曲轴转动一圈，感测线圈就会向电子控制单元(ECU)输入58个脉冲信号。因此，ECU每接收到曲轴位置感测器58个信号，就可知道发动机曲轴旋转了一圈。如果在1min内ECU接收到曲轴位置感测器116000个信号，ECU便可计算出曲轴转速n为2000(n=116000/58=2000)r/rain；如果ECU每分钟接收到曲轴位置感测器290000个信号，ECU便可计算出曲轴转速为5000(n=290000/58=5000)r/min。依此类推，ECU根据每分钟接收曲轴位置感测器脉冲信号的数量，便能计算出发动机曲轴旋转的转速。发动机转速信号和负荷信号是电子控制系统最重要、最基本的控制信号，ECU根据这两个信号就能计算出基本喷油提前角(时间)、基本点火提前角(时间)和点火导通角(点火线圈一次电流接通时间)三个基本控制参数。

捷达AT和GTx、桑塔纳2000GSi型轿车磁感应式曲轴位置感测器信号转子上大齿缺产生的信号为基準信号，ECU控制喷油时间和点火时间是以大齿缺产生的信号为基準进行控制的。当ECu接收到大齿缺产生的信号后，再根据小齿缺信号来控制点火时间、喷油时间和点火线圈一次电流接通时间(即导通角)。

3)丰田轿车TCCS磁感应式曲轴与凸轮轴位置感测器

丰田计算机控制系统(1FCCS)採用的磁感应式曲轴与凸轮轴位置感测器由分电器改进而成，由上、下两部分组成。上部分为检测曲轴位置基準信号(即气缸识别与上止点信号，称为G信号)发生器；下部分为曲轴转速与转角信号(称为Ne信号)发生器。

a)Ne信号发生器的结构特点：Ne信号发生器安装在G信号发生器的下面，主要由No．2信号转子、Ne感测线圈和磁头组成，如图2-26a所示。信号转子固定在感测器轴上，感测器轴由配气凸轮轴驱动，轴的上端套装分火头，转子外製有24个凸齿。感测线圈及磁头固定在感测器壳体内，磁头固定在感测线圈中。

b)转速与转角信号的产生原理与控制过程：当发动机曲轴旋转时，配气凸轮轴便驱动感测器信号转子旋转，转子凸齿与磁头间的气隙交替发生变化，感测线圈的磁通随之交替发生变化，由磁感应式感测器工作原理可知，在感测线圈中就会感应产生交变电动势，信号电压的波形如图2-26b所示。因为信号转子有24个凸齿，所以转子旋转一圈，感测线圈就会产生24个交变信号。感测器轴每转一圈(360。)相当于发动机曲轴旋转两圈(720。)，所以一个交变信号(即一个信号周期)相当于曲轴旋转30。(720。÷24=30。)，相当于分火头旋转15。(30。÷2=15。)。ECU每接收Ne信号发生器24个信号，即可知道曲轴旋转了两圈、分火头旋转了一圈。ECU内部程式根据每个Ne信号周期所占时间，即可计算确定发动机曲轴转速和分火头转速。为了精确控制点火提前角和喷油提前角，还需将每个信号周期所占的曲轴转角(30。角)分得更小。微机完成这一工作十分方便，由分频器将每个Ne信号(曲轴转角30。)等分成30个脉冲信号，每个脉冲信号就相当于曲轴转角1。(30。÷30=1。)。如将每个Ne信号等分成60个脉冲信号，则每个脉冲信号相当于曲轴转角0．5。(30。÷60=0．5。)。具体设定由转角精度要求和程式设计确定。

c)G信号发生器的结构特点：G信号发生器用来检测活塞上止点位置与判别是哪一个气缸即将到达上止点位置等基準信号。故G信号发生器又称为气缸识别与上止点信号发生器或基準信号发生器。G信号发生器由No．1信号转子、感测线圈G1、G2和磁头等组成。信号转子带有两个凸缘，固定在感测器轴上。感测线圈G1、G2相隔180。安装，G1线圈产生的信号对应于发动机第六缸压缩上止点前10。、G2线圈产生的信号对应于发动机第一缸压缩上止点前lO。。

d)气缸识别与上止点信号的产生原理与控制过程：G信号发生器的工作原理与Ne信号发生器产生信号的原理相同。当发动机凸轮轴驱动感测器轴旋转时，G信号转子(No．1信号转子)的凸缘便交替经过感测线圈的磁头，转子凸缘与磁头之间的气隙交替发生变化，在感测线圈Gl、G2中就会感应产生交变电动势信号。当G信号转子的凸缘部分接近感测线圈G1的磁头时，由于凸缘与磁头之间的气隙减小、磁通量增大、磁通变化率为正，因此感测线圈G1中产生正向脉冲信号，称为G1信号；当G信号转子的凸缘部分接近感测线圈G2时，由于凸缘与磁头之间的气隙减小、磁通量增大、磁通变化率为正，因此感测线圈G2中也产生正向脉冲信号，称为G2信号。当G信号转子的凸缘部分经过G1、G2的磁头时，由于凸缘与磁头之间的气隙不变、磁通量不变、磁通变化率为零，因此感测线圈G1、G2中的感应电动势均为零。当G信号转子的凸缘部分离开G1、G2的磁头时，由于凸缘与磁头之间的气隙增大、磁通量减小、磁通变化率为负，因此感测线圈G1、G2中将感应产生负向交变电动势信号。感测器每转一圈(360。)相当于曲轴转两圈(720。)，因为感测线圈G1、G2相隔180。安装，所以G1、G2中各产生一个正向脉冲信号。其中G1信号对应于发动机第六缸，用来检测第六缸上止点的位置；G2信号对应于第一缸，用来检测第一缸上止点的位置。电子控制单元检测的对应位置实际上是G转子凸缘的前端接近并与感测线圈G1、G2的磁头对齐时刻(此时磁通量最大、信号电压为零)的位置，该位置对应于活塞压缩上止点前10。(BT-DCl0。)位置。

(1)霍尔式感测器的结构与工作原理

霍尔式曲轴与凸轮轴位置感测器及其他形式的霍尔式感测器都是根据霍尔效应製成的感测器。

1)霍尔效应：霍尔效应(Hall Effect)是美国约翰霍普金斯大学物理学家霍尔博士(Dr．E．H．Hall)于1879年首先发现的。他发现把一个通有电流I的长方体形白金导体垂直于磁力线放入磁感应强度为B的磁场中时(见图2-27)，在白金导体的两个横向侧面上就会产生一个垂直于电流方向和磁场方向的电压UH，当取消磁场时，电压立即消失。该电压后来称为霍尔电压，UH与通过白金导体的电流I和磁感应强度B成正比，即(见下页）

利用霍尔效应製成的元件称为霍尔元件，利用霍尔元件製成的感测器称为霍尔式感测器。利用霍尔效应不仅可以通过接通和切断磁场来检测电压，而且可以检测导线中流过的电流，因为导线周围的磁场强弱与流过导线的电流成正比关係。20世纪80年代以来，汽车上套用的霍尔式感测器与日剧增，主要原因在于霍尔式感测器有两个突出优点：一是输出电压信号近似于方波信号；二是输出电压高低与被测物体的转速无关。霍尔式感测器与磁感应式感测器不同的是需要外加电源。

2)霍尔式感测器基本结构：霍尔式感测器主要由触发叶轮、霍尔积体电路、导磁钢片(磁轭)与永久磁铁等组成。触发叶轮安装在转子轴上，叶轮上制有叶片(在霍尔式点火系统中，叶片数与发动机气缸数相等)。当触发叶轮随转子轴一同转动时，叶片便在霍尔积体电路与永久磁铁之间转动。霍尔积体电路由霍尔元件、放大电路、稳压电路、温度补偿电路、信号变换电路和输出电路等组成。

3)霍尔式感测器工作原理：当感测器轴转动时，触发叶轮的叶片便从霍尔积体电路与永久磁铁之间的气隙中转过：当叶片离开气隙时，永久磁铁的磁通便经霍尔积体电路和导磁钢片构成迴路，此时霍尔元件产生电压(UH=1．9～2．0V)，霍尔积体电路输出级的电晶体导通，感测器输出的信号电压U0为低电平(实测表明：当电源电压Ucc=14．4V或5V时，信号电压U0=0．1～0．3 V)。

当叶片进入气隙时，霍尔积体电路中的磁场被叶片旁路，霍尔电压UH为零，积体电路输出级的电晶体截止，感测器输出的信号电压U0为高电平(实测表明：当电源电压Ucc=14．4V时，信号电压U0=9．8 V；当电源电压Ucc=5V时，信号电压U0=4．8 V)。

(2)捷达、桑塔纳轿车霍尔式凸轮轴位置感测器

1)结构特点：捷达AT和GTx、桑塔纳2000GSi型轿车採用的霍尔式凸轮轴位置感测器安装在发动机进气凸轮轴的一端，结构如图2-28所示。它主要由霍尔信号发生器和信号转子组成。信号转子又称为触发叶轮，安装在进气凸轮轴上，．用定位螺栓和座圈定位固定。信号转子的隔板又称为叶片，在隔板上制有一个视窗，视窗对应产生的信号为低电平信号，隔板(叶片)对应产生的信号为高电平信号。霍尔式信号发生器主要由霍尔积体电路、永久磁铁和导磁钢片等组成。霍尔元件用硅半导体材料製成，与永久磁铁之间留有0．2～0．4mm的间隙，当信号转子随进气凸轮轴一同转动时，隔板和视窗便从霍尔积体电路与永久磁铁之间的气隙中转过。

该感测器接线插座上有三个引线端子，端子1为感测器电源正极端子，与控制单元端子62连线：端子2为感测器信号输出端子，与控制单元端子76连线：端子3为感测器电源负极端子，与控制单元端子67连线。

2)工作情况：由霍尔式感测器工作原理可知，当隔板(叶片)进入气隙(即在气隙内)时，霍尔元件不产生电压，感测器输出高电平(5V)信号；当隔板(叶片)离开气隙(即视窗进入气隙)时，霍尔元件产生电压。感测器输出低电平信号(0．1V)。凸轮轴位置感测器输出的信号电压与曲轴位置感测器输出的信号电压之间的关係如图2-29所示。发动机曲轴每转两圈(720。)，霍尔式感测器信号转子就转过一圈(360。)，对应产生一个低电平信号和一个高电平信号，其中低电平信号对应于气缸1压缩上止点前一定角度。

发动机工作时，磁感应式曲轴位置感测器(CPS)和霍尔式凸轮轴位置感测器(CIS)产生的信号电压不断输入电子控制单元(ECU)。当ECU同时接收到曲轴位置感测器大齿缺对应的低电平(15。)信号和凸轮轴位置感测器视窗对应的低电平信号时，便可识别出此时为气缸1活塞处于压缩行程、气缸4活塞处于排气行程，并根据曲轴位置感测器小齿缺对应输出的信号控制点火提前角。电子控制单元识别出气缸1压缩上止点位置后，便可进行顺序喷油控制和各缸点火时刻控制。

如果发动机产生了爆燃，电子控制单元还能根据爆燃感测器输入的信号判别出是哪一个缸产生了爆燃，从而减小点火提前角，以便消除爆燃。

切诺基(Cherokee)吉普车与红旗CA7220E型轿车採用了差动霍尔式曲轴位置感测器，其凸轮轴位置感测器均为普通霍尔式感测器。

(1)差动霍尔式感测器结构特点

差动霍尔式感测器又称为双霍尔式感测器，其结构与磁感应式感测器相似，如图2-30a所示。它由带凸齿的信号转子和霍尔信号发生器组成。差动霍尔式感测器的工作原理与普通霍尔式感测器相同。根据霍尔式感测器的工作原理。当发动机飞轮上的齿缺与凸齿转过差动霍尔电路的两个探头时，齿缺或凸齿与霍尔探头之间的气隙就会发生变化，磁通量随之变化，在感测器的霍尔元件中就会产生交变电压信号，如图2-30b所示。其输出电压由两个霍尔信号电压叠加而成。因为输出信号为叠加信号，所以转子凸齿与信号发生器之间的气隙可以增大到(1±0．5)mm(普通霍尔式感测器仅为0．2～0．4mm)，因而便可将信号转子製成像磁感应式感测器转子一样的齿盘式结构，其突出优点是信号转子便于安装。在汽车上，一般将凸齿转子装在发动机曲轴上或将发动机飞轮作为感测子。

器的信号转

(2)切诺基吉普车差动霍尔式曲轴位置感测器

1)结构特点：切诺基吉普车2．5L(四缸)、4．0L(六缸)电子控制燃油喷射式发动机採用了差动霍尔电路的霍尔式曲轴位置感测器。它安装在变速器壳体上。该感测器向ECu提供发动机转速与曲轴位置(转角)信号，作为计算喷油时刻和点火时刻的重要依据之一。

2．5L四缸电子控制发动机的飞轮上制有8个齿缺，如图2-31a所示。8个齿缺分成两组，每4个齿缺为一组，两组之间相隔角度为180。，同一组中相邻两个齿缺之间间隔角度为20。。4．0L六缸电子控制发动机的飞轮上制有12个齿缺，如图2．3lb所示。12个齿缺分成三组，每4个齿缺为一组，相邻两组之间相隔角度为120。，同一组中相邻两个齿缺之间间隔角度也为20。

2)工作情况：飞轮上的每一组齿缺转过霍尔探头时，感测器就会产生一组共4个脉冲信号。其中，四缸发动机每转一圈产生两组共8个脉冲信号；六缸发动机每转一圈产生三组共12个脉冲信号。

对于四缸发动机，ECU每接收到8个信号，即可知道曲轴旋转了一转，再根据接收8个信号所占用的时间，就可计算出曲轴转速。对于六缸发动机，ECU每接收到12个信号，即可知道曲轴旋转了一转，再根据接收12个信号所占用的时间，就可计算出曲轴转速。

电子控制单元控制喷油和点火时，都有一定的提前角，因此需要知道活塞接近上止点的位置。切诺基吉普车在每组信号输入ECU时，可以知道有两个气缸的活塞即将到达上止点位置。 例如，在四缸发动机控制系统中，利用一组信号，ECU可知气缸1、4活塞接近上止点；利用另一组信号可知气缸2、3活塞接近上止点。在六缸发动机控制系统中。利用一组信号，可知气缸1与6、2与5、3与4活塞接近上止点。由于第4个齿缺产生的脉冲下降沿对应于压缩上止点前4。(BTDC4。)，因此第1个齿缺产生的脉冲信号下降沿对应于压缩上止点前64。(BT-DC64。)，如图2-32所示。当气缸1、4对应的第1个脉冲下降沿到来时，ECU即可知道此时气缸1、4活塞位于压缩上止点前64。(BTDC64。)，从而便可控制喷油提前角和点火提前角。但是，仅有曲轴转角信号，ECU还不能确定是哪一个缸位于压缩行程，哪一个缸位于排气行程，为此还需要一个气缸判别信号(即需要一只凸轮轴位置感测器)。

(3)切诺基吉普车霍尔式凸轮轴位置感测器

1)结构特点：切诺基吉普车发动机控制系统的气缸判别信号由霍尔式凸轮轴位置感测器提供，该感测器又称为同步信号感测器，安装在分电器内，主要由脉冲环(信号转子)、霍尔信号发生器组成。

脉冲环上制有凸起的叶片，占180。分电器轴转角(相当于360。曲轴转角)。没有叶片的部分也占180。分电器轴转角(360。曲轴转角)。脉冲环安装在分电器轴上，随分电器轴一同转动。

2)工作情况：当脉冲环上的叶片进入信号发生器时，感测器输出高电平(5V)；当脉冲环上的叶片离开信号发生器时，感测器输出低电平(0V)。分电器轴转一圈，感测器输出一个高电平和一个低电平，高、低电平各占180。分电器轴转角(分别相当于360。曲轴转角)。同步信号的波形如图2-32所示。

当脉冲环的叶片前沿进入信号发生器、感测器输出高电平(5V)时，对于四缸发动机，表示气缸1、4活塞即将到达上止点，其中气缸1活塞位于压缩行程，气缸4活塞位于排气行程；对于六缸发动机，表示气缸3、4活塞即将到达上止点，其中气缸4活塞位于压缩行程，气缸3活塞位于排气行程。

当脉冲环的叶片后沿进入信号发生器、感测器输出低电平(0V)时，对于四缸发动机，表示即将到达上止点的仍然是气缸1、4活塞，其中气缸4活塞位于压缩行程，气缸1活塞位于排气行程；对于六缸发动机，表示气缸3活塞位于压缩行程，气缸4活塞位于排气行程。

利用凸轮轴位置感测器判别出是哪一个气缸即将到达排气上止点之后，ECU根据曲轴位置感测器信号，即可控制喷油提前角和点火提前角。

设某一时刻的喷油提前角为上止点前64。(BTI)C64。)，当凸轮轴位置感测器脉冲环的叶片进入信号发生器、感测器输出高电平(5V)时，ECU判定四缸发动机的气缸4活塞位于排气行程(六缸发动机的气缸3活塞位于排气行程)，此时ECU在接收到曲轴位置感测器(CPS)第一个脉冲信号的下降沿(BTDC64。)时，向喷油器发出喷油信号，从而实现提前64。喷油。在凸轮轴位置感测器输出高电平(5V))时，ECU还判定四缸发动机的气缸1活塞(六缸发动机气缸4活塞)位于压缩行程，此时ECU根据曲轴位置感测器CPS信号和点火提前角计算值，在活塞运行到上止点前点火提前角度时，向点火控制器发出点火指令，控制火花塞点火，实现点火提前。

利用凸轮轴位置感测器对两个气缸的位置判定作为参考点，即可按照四缸发动机1—3—4—2(六缸发动机l一5—3—6—2—4)的工作顺序，对各个气缸进行提前喷油与提前点火控制。

(4)红旗CA7720E型轿车差动霍尔式曲轴位置感测器

红旗CA7220E型轿车CA488．3型发动机上装备的SIMOS4S3型电子控制燃油喷射系统採用的差动霍尔式曲轴位置感测器由信号转子与信号发生器组成。信号转子为齿盘式，安装在变速器壳体前端，它与捷达AT、GTX型轿车用磁感应式曲轴位置感测器转子相似，在其圆周上均匀间隔地製作有58个凸齿、 57个小齿缺和一个大齿缺。大齿缺输出基準信号，对应于发动机气缸1或气缸4压缩上止点前一定角度。大齿缺所占的弧度相当于两个凸齿和三个小齿缺所占的弧度。

因为信号转子随曲轴一同旋转，曲轴旋转一圈(360。)，信号转子也旋转一圈(360。)，所以信号转子圆周上的凸齿和齿缺所占的曲轴转角为 360。，每个凸齿和小齿缺所占的曲轴转角均为3。(58×3。+57×3。=345。)，大齿缺所占的曲轴转角为15。(2×3。+3×3。= 15。)，信号波形如图2-33a所示。
