RF5 主要实现三个功能，存储管理，执行绪模型和通道封装，对于不同的套用，我们只需在这三个元素上做修改，而对于整个应用程式，不用从头设计，这样大大简化了开发者的开发难度，缩短了开发时间。

RF5适用于包含大量的算法，且要求多执行绪，多通道的套用，如图像处理，多媒体套用等，以Ti提供的实例mpeg2loopback为例，对RF5进行分析。

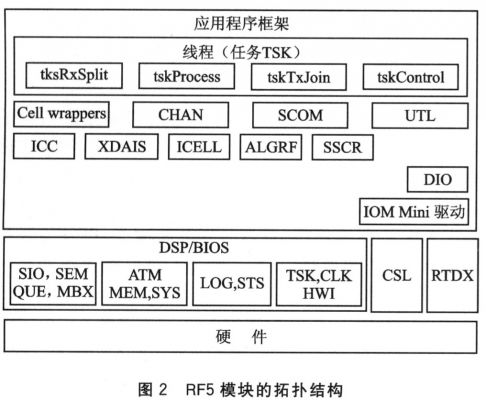

RF5包含的元素有：

1 执行绪(Thread)：

RF5框架包含四个基本的数据处理元素，处在最顶层的是执行绪，执行绪总是顺序的执行所包含的通道，执行绪在一个比较高级的级别上把数据组织在一起，他们可以与别的执行绪，设备驱动以及别的类似结构进行通讯，在mpeg2lookback实例中，创建了三个执行绪分别是tskVideoInput，tskVideoOutput和tskProcess。每个执行绪都在不断的等待讯息，处理数据，并将结果传送给其他的执行绪，同时有可能还要传送同步讯息给其他执行绪已实现执行绪间的通讯，这里使用的机制是SCOM模组。

每个执行绪都是进行数据处理的一个单元，有的是处理简单的，有的处理是相对複杂的过程，简单的执行绪可以不包括任何的通道，而进行複杂数据处理的执行绪有可能包含多个的通道。

2 通道(Channel):

RF5提供了一种通道结构是为了更方便的封装算法，这可以理解通道为并行里的串列，因为执行绪的执行就是由通道的串列执行来完成的，一个通道包含一组核（Icell），其主要任务就是依次顺序的执行所包含的核，主要执行的流程为：首先需要初始化通道模组，然后建立通道对象，注册该通道所包含的核对象，接着依次执行每个核，执行完成了后就销毁对象，最后退出。每个通道可以包含多个核，每个核都要进行初始化后在调用CHAN_regCell注册。

通道对象的结构如下：

typedef struct CHAN_Obj {

ICELL_Obj *cellSet; /* set of cells in the channel */

Uns cellCnt; /* number of cells in the cellSet */

CHAN_State state; /* state of the channel */

Bool (*chanControlCB)(CHAN_Handle chanHandle); /* optional control function */

} CHAN_Obj;

执行绪一般不定义通道对象，但是在CHAN_open()调用中初始化它们。CHAN_open()的最后一个参数是通道属性（CHAN_Attrs)结构体的地址。如果最后一个参数是NULL，那幺CHAN_open()使用默认的参数。如果要想使用不同的参数，就要声明一个CHAN_Attrs的结构体，并需初始化为CHAN_ATTRS宏所定义的初值，然后根据需要可以修改其中相应的域的值，通常，其中的通道状态参数CHAN_State state域默认为CHAN_ACTIVE，以及通道控制回调函式参数域Bool (*chanControlCB)(CHAN_Handle chanHandle)默认为NULL。如果通道控制回调函式不是空，那幺在任何的cell调用执行之前都会先调用此回调函式。

一个典型的设定，一个执行绪为每一个通道建立一个CHAN_Obj对象（或者一组类似的对象），并且为每一个cell建立一个ICELL_Obj对象(或者是与每个通道相对应的一组ICCE_Obj对象).线上程初始化ICELL_Obj之后就会调用下面的函式：

备注其中的cell 指向cell 对象的指针, inputIcc/outputIcc是相应的cell的 ICC 对象，这个调用计算单元需要的空间,并分配给定的ICC对象给单元cell。

CHAN_regCell( cell, inputIcc, 1, outputIcc, 1 );

当所有的cells都已经创建并初始化之后，执行绪调用CHAN_open()函式来为每一个指定的通道（chanNum）传递cell对象（cellList）。这个函式创建所有的XDAIS算法，并且如果单元细胞定义了cellOpen函式，则会调用每一个单元细胞的cellOpen函式,.

CHAN_open( chanList[ chanNum ], cellList, numCells, NULL/* default attributes */ );

最后，在运行时，执行绪为每一个通道（chanNum）调用CHAN_execute函式开始执行：

CHAN_execute( chanList[ chanNum ], NULL /* arg to cells */ );

3 核（Icell）：

核实际上就是ICELL接口对象，基于RF5的套用常常包含大量的算法和通道，为了便于算法集中到套用中，RF5提出了核的概念，一个核就是包含一种XDAIS算法的容器，一个RF5通道对象可以包含多个核，也即是包含多个算法，通道通过核来调用算法，实际上，真正的数据处理是在XDAIS算法，核只是提供一个调用算法的接口，这大大简化了工作量，便于移植。

该接口包含一个重要的结构：ICELL_Fxns,该结构包含一组函式指针。通道通过调用这些函式来调用算法，其中包含一个关键的函式cellExecute，这个函式的功能是调用XDAIS算法来执行，上面的通道执行函式CHAN_execute就包含了每个cellExecute的调用。

4 ICC模组

ICC模组是用来管理在核之间以及核与其他执行绪之间的数据通讯，我们知道执行绪间的数据传输是通过SCOM模组来实现的，每个ICC模组管理一个或者多个ICC对象，每个核都有一组输入和输出ICC对象。这些对象是通过CHAN_regCell（）来注册到相应的通道里。

5 同步通讯机制(SCOM)

ThrProcess中包含两个SCOM对象，RF5使用SCOM对象来实现执行绪的通讯。SCOM讯息时用户自定义的一个机构，一个执行绪通过调用SCOM_putMsg()函式将SCOM讯息放置一个SCOM伫列中，传送给其他的执行绪，或者通过调用SCOM_getMsg()函式从伫列中获取讯息，一般情况下，传送讯息指明接收执行绪所要读取的数据缓冲区的地址（以指针形式），接收讯息指明传送执行绪所要写入的数据缓冲区的地址，在mape2loopback实例中，thrProcess要从thraVideoInput接收讯息，并传送讯息给thrVideoOutput输出图像。RF5使用SCOM来实现执行绪间的通讯：thrProcess拥有一些缓冲区，需要thrVideoInput写或thrVideoOutput读，所以thrProcess通过SCOM告诉thrVideoIput和thrVideoOutput执行绪数据缓冲区的地址，同时还要保证两个执行绪不会同时访问同一个缓冲区。thrProcess创建了两种讯息以分别和两个执行绪进行通讯，scomMsgRx和scomMsgTx,scomMsgRx指定了被thrVideoInput写的缓冲区地址，scomMsgTx指定了被thrVideoOutput读的缓冲区地址。

在实际的操作中，可是将SCOM看作是种同步标记，她用来区分模组记忆体是否正在被其他执行绪所使用，这样就可以放置记忆体访问的冲突。整个系统中包含很多存储区，这些记忆体区很有可能在某一时刻正在被某一执行绪访问，为了保证在任意时刻只有一个执行绪访问某一块记忆体，当前正在访问这一记忆体块的执行绪通过传送SCOM讯息给与这一记忆体块有关联的执行绪，告诉他，“我正在访问呢，你等会再来吧”。当他访问完后，放弃了这一记忆体块的占有权，再通过SCOM讯息告诉相关联的执行绪，“我用完了，你可以用了。”于是相关联的执行绪就可以访问了。

6 ALGRF模组—算法的实例化Algorithm Instantiation

ALGRF Module用DSP/BIOSMEM记忆体管理器来创建和删除XDAIS算法的模组。参考框架服务简化XDAIS部件的使用。所有符合XDAIS标準的算法都必须使用一个标準的接口——IALG接口。ALGRF使用算法的IALG来实现对XDAIS算法的实例化。任何符合XDAIS标準的算法都可以被ALGRF所使用。

用户代码不必直接的调用ALGRF函式，这个工作由CHAN和其他的库函式来完成。例外的是cell wrappers中的ALGRF_activate/deactivate序列化：如果cell中的XDAIS算法执行IALG_active/deactivate函式,细胞需要调用两个ALGRF函式来完成。

三个模组来简化IALG接口创建算法对象，RF5使用ALGRF模组来创建，配置，删除XDAIS算法实例。ALG模组使用CCStudio作为通用目的使用,并且不用DSP/BIOS MEM模组分配记忆体.ALGMIN是三个中的最小套用。

一般情况下，三个模组是相互包含的，但是只有一个能在应用程式中使用。ALGRF适于RF5的需要和别的RF级别，而不适合紧凑和底端的如RF1级别的系统。

ALGRF与ALG相比，有以下的优势：

1　更小的代码脚本（代码量）：

作为一个通用的模组，ALG支持malloc/free 运行时库和DSP/BIOS MEM_alloc/MEM_free动态记忆体分配方式，ALGRF只支持DSP/BIOS分配，这为设计者省了代码空间，另外ALGRF保证没有无用代码的存在.只有被调用的函式才被连线到执行程式中。

2　暂存区支持：

下面的API在ALGRF中介绍的实例：

ALGRF_Handle ALGRF_createScratchSupport(IALG_Fxns *fxns, IALG_Handle parent,

IALG_Params *params, Void *scratchBuf, Uns scratchSize)

除了当IALG_SCRATCH记忆体区域（内部数据缓冲区）被请求，该函式能根据算法请求分配记忆体。作为替代，scratchBuf和scratchSize这两个参数表明这一缓冲区已经在套用中存在,而且可以被当前的算法重新使用.这就可以受约束的共享资源有限的记忆体区。

3　从DSP/BIOS堆标籤中做提取：

ALGRF使用DSP/BIOS 的MEM模组动态分配记忆体。一个堆标记或记忆体段名可以传给

MEM_alloc()来表明分配到哪一个堆.如下:

/* Configure the ALGRF module to use:

* 1st argument - memory for internal heap

* 2nd argument - memory for external heap

*/

ALGRF_setup( INTERNALHEAP, EXTERNALHEAP );

这让我们可以指定算法的数据分配位置。例如,如果使用EXTERNALHEAP作为两个参数，那幺算法的数据就被定位在外部存储器。
