如果将一台PC机VGA数据在另一台PC上显示以及採集VGA信号，传统的方法是将VGA信号通过视频转换器VGA—VIDEO变成视频信号，再通过视频採集卡在另一台PC机上显示採集。这样VGA信号经过视频转换器变成模拟信号，再通过视频採集卡变成数位讯号，在计算机上显示，这种经过数模转换，模数转换后，VGA信号的损失特别大，图像资料很差。为了解决这个问题，即它在一台显示器上同时显示另外的一台设备的VGA数据，不用再增加额外的设备，使图像质量大幅提高，完全满足这一套用领域客户的需求。採集卡是标準PCI接口，它从别的数据源捕捉VGA数据到PC机上，在Windows桌面上用一个随卡所提供的应用程式视窗显示。VGA採集卡能将其他1路独立的VGA信号在本PC机上显示和採集，这样你会看到1路VGA信号同时在桌面上显示，不需额外的显示器。VGA卡支持Windows　NT/Windows2000/2003/WindowsXP作业系统，它有更强的兼容性及更快的数据转输速度，它能同任何多屏卡配合使用。　保证用户的各种多屏、拼接套用。包括视频墙、监控指挥系统的多媒体显示、工业流程显示、宣传广告显示、线上查询及互动谘询系统等。结合微软WMEncoder或者Real编码器，可以把一路VGA信号编码成WM9，Real，MPEG4等格式，套用到网路直播，录播系统，VOD点播，远程教育培训，视讯会议等系统中。

*半长PCI适配器

*实时捕捉一路RGB信号

*每路支持至1280*1024　24bit解析度

*最大捕捉採样速率是实时140MHz

*PCI汇流排控制器允许捕捉信号传送至系统记忆体或图形显示记忆体

*数据以PCI汇流排、132MB/s频宽传输

*分散集中工作表支持虚拟记忆体操作

*每通道捕捉图像可按比例放大缩小

*自动同步和视频检测，提供多同步操作

*支持H和V分别同步、複合同步和绿同步

*单台PC机可插多片卡允许多通图像捕捉和同步显示

*可以支持2U和3U的机箱

支持二次开发：有DirectShow SDK和VC SDK

注意：在启动该软体时，要确认VGA线是否连线好，VGA卡是否已经有VGA信号。

功能特性： 对VGA信号採用高达32位的高速模数转换，保证採集画面达到高清流畅，接近原始信号。

对VGA信号进行实时採样、採集、模数转换。

採样频宽可达到600MHz，最大可支持1280*1024*60Hz。显示视频、文字、图片、网页都可保证清晰、连续、稳定。

支持台式机、笔记本、实物展台等VGA输出信号的採集。

自主适应不同解析度、刷新率的VGA信号源。

驱动程式的安装:

将VGA採集卡插入PC机的PCI插槽，开机提示安装驱动。把光碟中的newVGACapture资料夹拷贝到硬碟中，选择驱动程式所在的newVGACapture资料夹，安装驱动。驱动程式安装完成后在Windows设备管理器中显示为：vgacap。然后在newVGACapture资料夹中，点击reg.bat，显示注册成功，重启机器，就可以使用VGA卡了。

本卡提供支持DirectShow SDK和VC SDK，可以二次开发。

支持RGB24、RGB32、YUY2等格式的输出。

1〉卡规格：2 bit, up to 33MHz PCI, half size plug-in card 66mm x 135mm.

PCI Bus Master with scatter/gather DMA providing up to 132MB/sec. 3〉最大採样率：140MHZ

目前支持分别率显示图

4〉视频採样率：

5〉视频记忆体：

6〉RGB支持模式：640*480, 800*600, 1024*768, 1280*1024, 1600*12007〉VGA模拟信号输入幅度：0.5-1V（p-p）

8〉数字视频信号输出帧率：最高30帧/秒

9〉板卡功耗：<5W；

10〉系统支持：Windows NT/Windows 2000/2003/Windows XP

软体性能：

1〉硬体实现对採集视频尺寸的上下缩放

2〉使用双口视频记忆体以确保低系统负载实现以确保最佳性能

3〉32M视频记忆体,能採集

解析度的RGB信号4〉最大採集率140MHZ像素/秒5〉动态输入源选择6〉支持管理模式7〉更新指示器8〉顶端保持录播产品 医疗图像处理 雷达信号数据採集 多屏显示

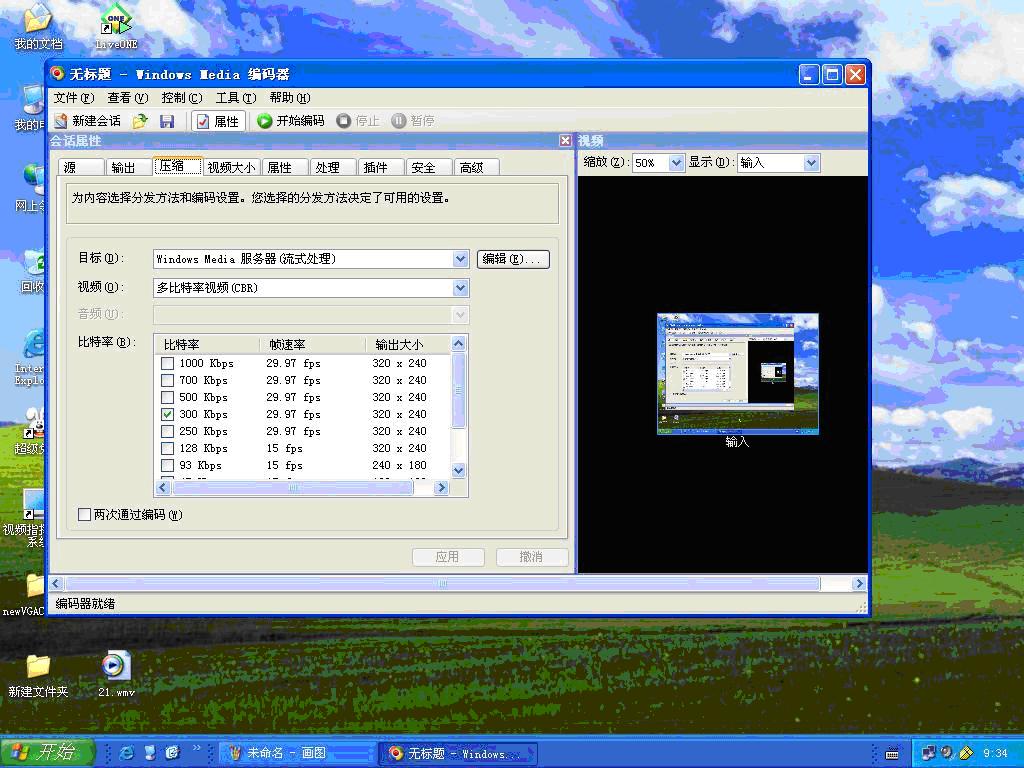

1.支持Windows Media 9编码器、amcap等软体。　可能出现的问题，以及解决方法：

2. 提示无源（No Source）　请检查是否有VGA信号源正确连线到VGA卡，VGA线应该使用我们提供的VGA线（一头是针，另一头是孔）。卡上针的连线埠是VGA输入口，孔的连线埠是VGA输出口，不能使用两头都是针的线。

3. amcap无显示选择Option -> Preview　提示Cannot set frame rate for capture　选择Capture -> Set Frame Rate，勾掉Use Frame Rate

1、教育行业：对电脑萤幕、数字展台等信号进行採集

2、医疗行业：对医学影像进行採集

3、军事套用：对雷达信号进行採集

4、广电行业：对高清HDTV信号进行採集5、大屏显示：用于大萤幕拼墙的处理

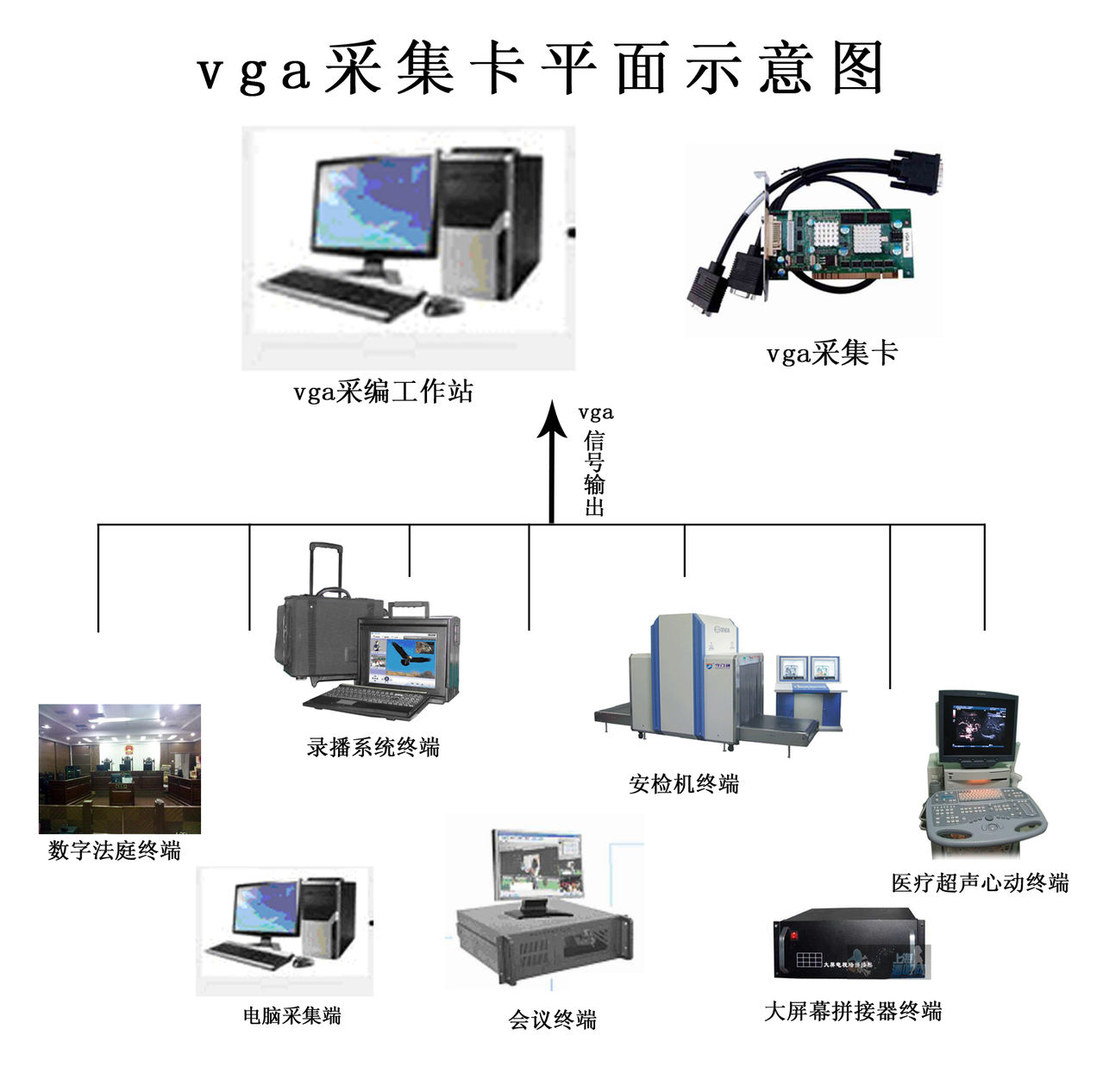

套用範围平面图

6、航空套用：对航拍信号、安检信号进行採集

7、银行/保险套用：对大宗客户工作人员的电脑操作画面进行採集

8、其它任何与高清、VGA信号有关的领域
