RS-485汇流排
在要求通信距离为几十米到上千米时，广泛採用RS-485串列汇流排标準。RS-485採用平衡传送和差分接收，因此具有抑制共模干扰的能力。加上汇流排收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。 RS-485採用半双工工作方式，任何时候只能有一点处于传送状态，因此，传送电路须由使能信号加以控制。RS-485用于多点互连时非常方便，可以省掉许多信号线。套用RS-485 可以联网构成分散式系统。RS-485的”节点数”主要是依”接收器输入阻抗”而定;根据规定，标準RS-485接口的输入阻抗为≥12KΩ，相应的标準驱动节点数为32个。为适应更多节点的通信场合，有些晶片的输入阻抗设计成1/2负载（≥24KΩ）、1/4负载（≥48KΩ）甚至1/8负载（≥96KΩ），相应的节点数可增加到64个、128个和256个。以泓格的I/O模组为例，每个485网路最多的节点为256个，加中继I-7510后，每个485网只要工作在不同的波特率：1200，2400，4800，9600，19200，38400，57600，115200之下，就可以允许相同的地址号。所以中继模组不但可以使通讯距离增加，还可以增加节点数。泓格模组的485网路中节点数最大为：256*8=2048个。
基本介绍
- 中文名：RS-485汇流排
- 通信距离：几十米到上千米
- 优点：布线简单
- 套用：视频监控，门禁对讲，楼宇报警
布线规範
485汇流排由于其布线简单，稳定可靠从而广泛的套用于视频监控，门禁对讲，楼宇报警等各个领域中，但是，在485汇流排布线过程中由于有很多不完全準确的概念导致出现很多问题。现在将一些错误的观念作出一些澄清。
- 485信号线不可以和电源线一同走线。在实际施工当中，由于走线都是通过管线走的，施工方有的时候为了图方便，直接将485信号线和电源线绑在一起，由于强电具有强烈的电磁信号对弱电进行干扰，从而导致485信号不稳定，导致通信不稳定。
- 485信号线可以使用禁止线作为布线，也可以使用非禁止线作为布线。由于485信号是利用差模传输的，即由485+与485-的电压差来作为信号传输。如果外部有一个干扰源对其进行干扰，使用双绞线进行485信号传输的时候，由于其双绞，干扰对于485+，485-的干扰效果都是一样的，那电压差依然是不变的，对于485信号的干扰缩到了最小。同样的道理，如果有禁止线起到禁止作用的话，外部干扰源对于其的干扰影响也可以儘可能的缩小。
- 选择使用普通的超五类禁止双绞线即网线就可以。由于原材料价格上涨，导致现在市场上的线材鱼龙混杂，有不良商人利用某种合金来顶替铜丝来做网线，在外面镀铜以矇混客户。具体区别方法：看网线截面，如果是铜色的话，就是铜丝，如为白色，则是用合金以次充好。合金一般比较脆，容易断，而且导电性远不如铜丝，很容易在工程施工中造成问题。线材一般那建议选择标準的485线，其为禁止双绞线，传输线不是像网线那样为单股的铜丝，而是多股铜丝绞在一起形成一根线，从而即使某根小铜丝断掉，也不会影响整个的使用。
- 485布线藉助485集线器和485中继器可以任意布设成星型接线与树形接线。485布线规範是必须要手牵手的布线，一旦没有藉助485集线器和485中继器直接布设成星型连线和树形连线，很容易造成信号反射导致汇流排不稳定。很多施工方在485布线过程中，使用了星型接线和树形接线，有的时候整个系统非常稳定，但是有的时候则总是出现问题，又很难查找原因，一般都是由于不规範布线所引起的。

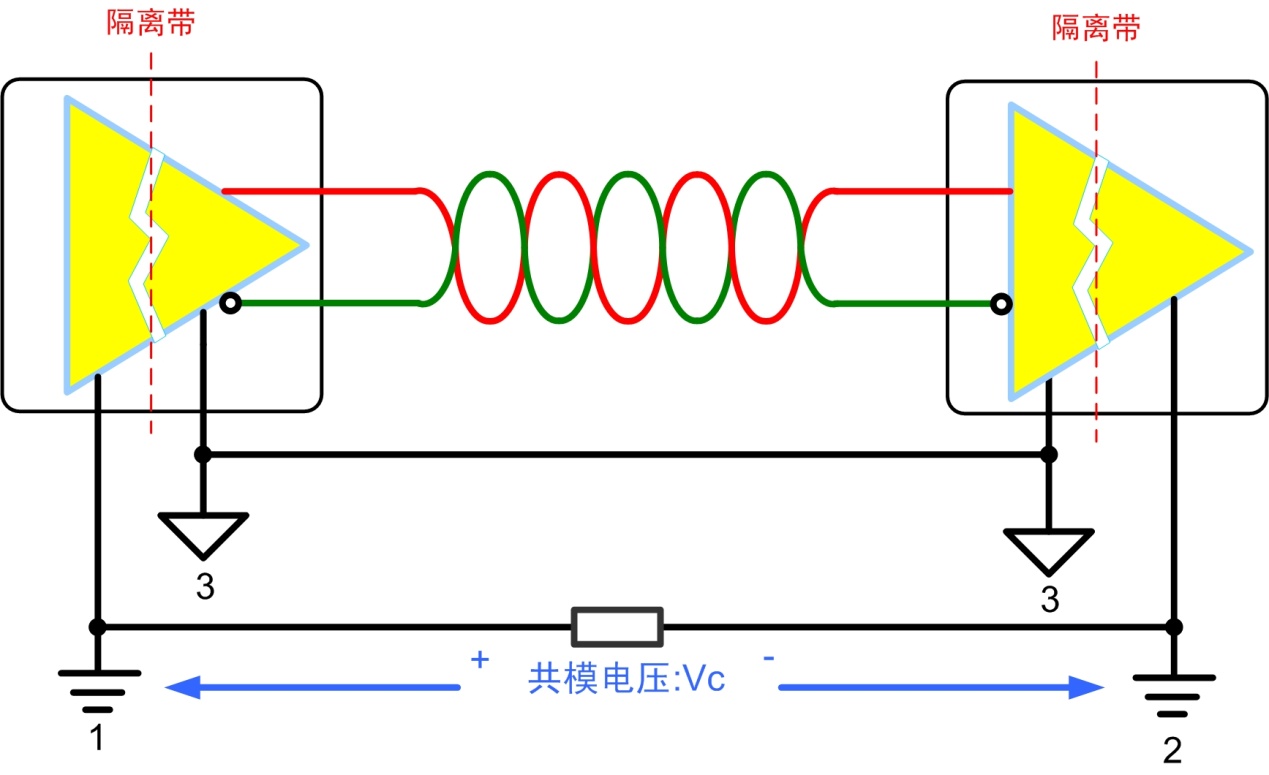

- 485汇流排必须要接地。在很多技术文档中，都提到485汇流排必须要接地，但是没有详细的提出如何接地。严格的说，485汇流排必须要单点可靠接地。单点就是整个485汇流排上只能是有一个点接地，不能多点接地，因为将其接地是因为要将地线（一般都是禁止线作地线）上的电压保持一致，防止共模干扰，如果多点接地适得其反。可靠接地时整个485线路的地线必须要有良好的接触，从而保证电压一致，因为在实际施工中，为了接线方便，将线剪成多段再连线，但是没有将禁止线作良好的连线，从而使得其地线分成了多段，电压不能保持一致，导致共模干扰。
