485集线器又叫485HUB.485集线器在工业控制中使用相当普遍，採用的都是汇流排挂接式连线方式，不支持星型连线，一根汇流排支持的设备有限，且传输距离只有1200米，从而给施工带来了极大的不便，期待着RS-485/422汇流排分割集中器的诞生。九汉科技推出的485集线器採用了全光隔,把电源和信号完隔开。RS-485/422汇流排分割集中器，实现232/485转换器、RS-232/422双向转换及RS-485/422中继功能，一路进4路出。 4可以提供更加灵活的RS-485星型汇流排结构RS-485接口输入、输出端均採用独立驱动方式，改变原有汇流排的单一式结构为星型网路结构，可以使485汇流排通信系统的稳定更好。

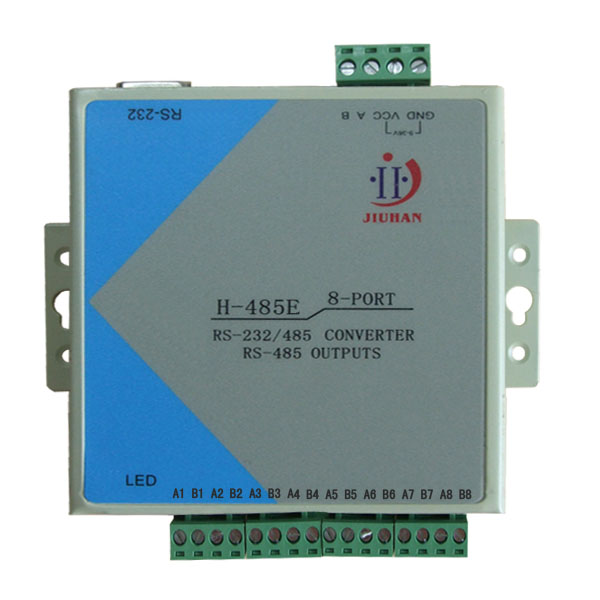

H-485E-8PORT

H-4485能够轻易的改善系统的汇流排结构，无需改动设备本身，就能实现不同功能的设备或不同区域的设备分别对待，并构成相互独立的不同网段。不仅提高了系统的可靠性，而且大大的缩短了系统的维护时间。

星形连线：

H-4485通过特殊设计能够向用户提供RS-485/422星型连线方式，从而改变了原有汇流排单一式结构，为网路结构工程建设带来了极大的便利。

在工业控制领域，RS-485汇流排往往需要把分散的不同设备相互连线起来协同工作，由于环境差异的存在，设备与设备之间往往存在着不同程度的地电位差异，从而影响设备的正常通信。

H－4485为所有连线埠都提供2500V以上的光电隔离，有效地解决了由距离及地电位差异带来的传输问题。

短路开路保护

H-4485在所有连线埠处都设有短路开路保护，能够保证当其中一个连线埠设备故障产生时，出现问题的连线埠将被隔离，以确保其他网段能够正常工作。

1、RS485集线器是一款高性能光电隔离加强型多功能的RS485的接口集线器；

2、该产品配有外接电源，具有体积小，传输距离远、速率高、性能稳定等特性；

3、兼容RS-232、RS-485 TIA/EIA标準；

4、自动传送/接收数据，无需外部的流量控制信号，三线(TXD.RXD.GND)制通信；

5、支持300-115200BPS波特率通讯，波特率自适应，不受通信协定限制；

6、一路RS232或RS485信号输入，四路RS485信号输出。其通讯距离超过3000米；

7、每路支持节点：最大支持128个节点；

8、工业级光电隔离：为所有的RS-485接口提供2.5KVrms的光电隔离，有效的解决了外界雷击浪涌和地电位差带来的传输问题；

9、数据流向控制，通过硬体解决数据流向问题，自动辨别和控制数据传输方向，故障接口自动隔离；

10、提供更加灵活的RS-485/RS-422星型汇流排结构，RS-485接口输入，输出端均採用独立驱动方式，改变原有汇流排的单一式结构为网路结构，给工程建设及系统的稳定性带来极大的好处；

支持节点： 每路RS-485支持128个节点

通信速率： 300-115200bps（波特率自适应，不受通信协定限制）

通讯距离： 每路延长通讯距离3000m（RS-485）

型 号： H-4485（4口光电隔离集线器HUB）

信号输入： 兼容1路RS-232/RS-485接口或4路RS-485（每路匀隔离通讯）

信号输出： 4路RS-485（每路匀隔离通讯）或1路RS-232/RS-485

传输介质： 双绞线或禁止线

体 积： 124×66×23mm

通信方式： 异步半双工（双向通讯）

安装方式： RS-485/RS-422星型汇流排结构

光电隔离： 隔离电压2.5KVrms /500VDC绝缘，RS-485提供每线600W的防雷、 浪涌、+/-15KV ESD保护

适用通信： 一切所使用的通讯软体, 即插即用

在整个工程当中，其中的所有设备都採用485接口与电脑进行通讯，但是在现场施工当中，发现如果按照原先的单纯485汇流排的施工的话，就会出现一些问题：1.由于工程中要求的功能越来越多，所以其中的设备也越来越多，但是原有的485转换器并不能带这幺多的设备。2.由于485汇流排的特点，一旦汇流排上有一个设备出现问题的话，会导致整个汇流排出现问题。

485接口汇流排的套用越来越广泛，485汇流排系统也原来越大，越来越複杂。随着485汇流排系统的大而且複杂，导致485汇流排的稳定性也越来越差。使用485集线器可以很好的解决这些问题。针对这种情况，施工方使用深圳市九汉科技有限公司的485集线器可以很好的解决这个问题，利用485光隔离集线器的将单个485汇流排分割成多个485汇流排的特性，将每层楼区隔成一个485汇流排，从而可以带比原先更多的485设备，而且一旦一个汇流排上有485设备发生问题，也可以将其区隔，从而只是影响一层楼，而不会使所有的系统出现问题。
