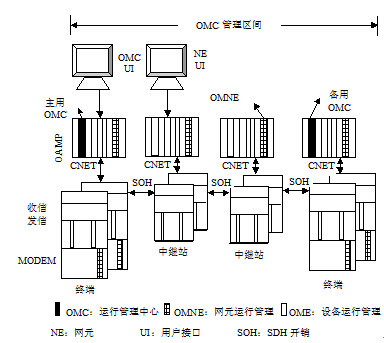

SDH微波传输网管理系统分为三级结构，如图1所示。第一级为运行管理中心(OMC)，实现网元管理层的功能。第二级为网元(即微波站)运行管理部分(OMNE)，对站上的设备执行运行管理功能。第三级为提供各种网元功能的设备运行、管理部分(OMD)。SDH微波传输网管系统主要需管理具有两种不同功能的设备：一种是SDH微波收、发信设备，包括中频调製、解调部分等；另一种是SDH终端复用、上/下话路设备，即TM/ADM，它主要完成SDH低阶支路信号的复接、分接，时隙调配等。

OMC监督控制段内所有网元运行，定期从各OMNE收集网元设备的性能数据。这些数据可通过OMC用户接口显示在本地工作站(WS)或PC的显示上；也可通过MODEM将此接口信息传送远端的WS/PC，由远端WS/PC实施对该微波传输网路的OAMP功能。在每一个微波网元的OAMP设备中包含一个OMNE，它用于对网元内的设备执行OAMP功能。OMNE从低一级的OMD中收集系统的性能数据。在每一套微波收、发信设备中配有OAMP单元，即设备的运行、管理部分OMD，它具有微波信道的监控、监控信号的产生和开销的处理等功能。

（1）OMD软体组成

OMD软体主要由以下几种功能软体组成：SDH段开销位元组位置、设备和收发信波道的配置，信道保护，自适应发信功率控制(ATPC)，波道性能的测试及中频自环测试，设备维护，信道衰落测试等。

（2）OMNE软体组成

OMNE软体主要包括有：本地告警和状态显示、网元间OAMP信息交换、网元资料库备份、网元用户接口、集中安全管理、远程管理等。

（3）OMC软体组成

OMC是整个网路管理的最高级，它的软体提供集中的数据管理(包括数据的採集、存储和分析)，安全管理，提供子网内各网元的OAMP信息。它的软体包括：主/备OMC、档案传送、数据同步、全网访问、OMC的安全性及OMC本身的软体管理，OMC的管理，网路的管理和监视等。

为了保证SDH传输网路正常运行，支持不同厂家设备之间或不同网路运营者之间的通信，也为了能支持同一管理子网内或跨越网路接口的不同网元之间的单端维护能力，SDH网管需要有一套起码的管理功能，其包括故障管理、性能管理、配置管理、安全管理。

故障管理分为告警监视和告警历史管理。告警监视涉及到网路中发生的有关事件的检出和报告。在网路中，除了设备内和输入信号中检出的事件和条件应该可以报告给网管系统外，很多设备外的事件也应该可以报告。作业系统应能规定什幺样的事件和条件将产生自动告警报告，其余的将按请求才报告。

告警历史管理涉及告警记录。通常，告警历史数据都存在网元的暂存器内，每一暂存器包含有告警讯息的所有参数。暂存器应能周期性地读出或按请求读出，所有暂存器都填满后，作业系统应能决定是停止记录，还是删去最早的记录，或者乾脆暂存储置零或停止记录。

（1）性能数据的採集

指在建议G．826中所规定的误码性能参数有关的事件数的採集。

（2）性能监视中心

为了评估传输系统的近期性能必须要有性能历史数据。利用这些性能历史数据可以进行故障的区段定位和发现断续误码源的位置。通常，性能历史数据应存放于网元的暂存器中，所有暂存器都应有时间标记。每一传输方向和每一性能事件都配有两种暂存器，一种是24小时暂存器，一种是l5分种暂存器。前者积累24小时内的性能事件数据，后者积累l5分钟内的性能事件数据。进而，每一种暂存器还分为“当前”暂存器和“近期”暂存器。这里要求的l5分钟和24小时暂存器是网路维护的需要，前者可以每隔l5分钟就採集一次性能事件数据，迅速检测出潜在的故障，主要用于判断不可用性能，后者积累了较多的数据，可用于投入服务或劣化性能的评估。

（3）门限的使用

SDH 需要设定两类门限，一类称为“门限设定”，一类称为“门限突破通知”。利用作业系统(0S：Operating System)可以在网元中为各种性能事件设定门限值，具体门限值应能在一给定的最小範围内任意设定，作业系统应能检索和改变这些门限设定。这样，门限没有突破时不必报告，可以减轻作业系统的工作负担，而一旦设定的某性能事件门限被突破，网元将自动产生门限突破通知并可报告给作业系统，在业务受影响前作业系统就能及时了解情况并可採取某些行动。

（4）性能数据报告

作业系统可以将存放在网元中的性能数据收集起来进行分析，这时开始合适的维护行动和故障报告是很有用的。数据收集可以周期性地进行，以便及时进行性能趋势分析，预测将来可能发生的失效故障或劣化条件。

按照电信管理网原理，配置管理主要实施对网元的控制、识别和数据交换。诸如应能支持通道的交叉连线和配置，支持线性系统保护倒换功能，可以对保护倒换参数设定、存储、检索和改变等。

安全管理涉及注册、口令和安全等级。关键是要防止未经许可的与SDH网元的联通。例如，我省的SDH数字微波电路的安全管理就是只能操作和通过萤幕监视，不能改变所有设定(除厂家技术维护人员外)。
