同步数字系列SDH

SDH传输网?

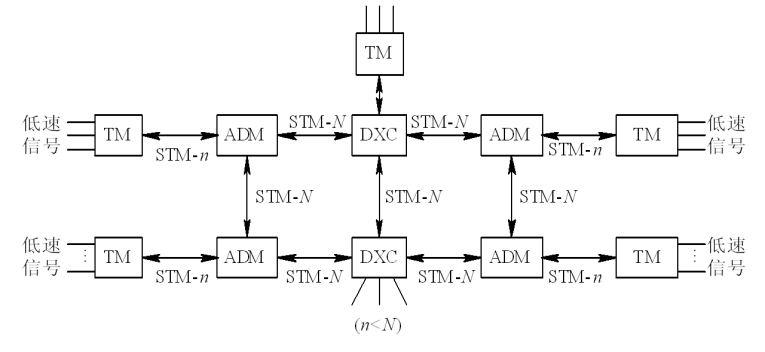

图5.1示出SDH传输网的拓扑结构，它由SDH终接设备(或称SDH终端复用器TM)、分插复用设备ADM、数字交叉连线设备DXC等网路单元以及连线它们的(光纤)物理链路构成。SDH终端的主要功能是复接/分接和提供业务适配，例如将多路E1信号复接成STM1信号及完成其逆过程，或者实现与非SDH网路业务的适配。ADM是一种特殊的复用器，它利用分接功能将输入信号所承载的信息分成两部分：一部分直接转发，另一部分卸下给本地用户。然后信息又通过复接功能将转发部分和本地上送的部分合成输出。DXC类似于交换机，它一般有多个输入和多个输出，通过适当配置可提供不同的端到端连线。上述TM、ADM和DXC的功能框图分别如图(a)#, (b)#, (c)所示。
