在传送前，对原始数据流进行扰频，并变换为NRZI码确保在接收端可靠地恢复原始数据。这样在概念上可以将数字串列接口理解为一种基带信号调製。SDI接口能通过270Mb/s的串列数字分量信号，对于16：9格式图像，应能传送360Mb/s的信号。NRZI码是极性敏感码。用“1”和“0”表示电平的高和低，如果出现长时间的连续“1”或连续“0”，会影响接收端从数位讯号中提取时钟。因为串列数位讯号接口不单独传送时钟信号，接收端需从数位讯号流中提取时钟信号，所以要採用以“1”和“0”来表示有无电平变换的NRZI码。接收NRZI码流时，只要检出电平变换，就可恢複数据，即使全是“1”信号，导致的信号频率也只是原来时钟频率的一半，再经过加扰，连续“1”的机会减少，也就使高频分量进一步减少了。在数据流的接收端，由SDI解码器从NRZI码流恢复原数据流。

SDI接口不能直接传送压缩数位讯号，数字录像机、硬碟等设备记录的压缩信号重放后，必须经解压并经SDI接口输出才能进入SDI系统。如果反覆解压和压缩，必将引起图像质量下降和延时增加，为此各种不同格式的数字录像机和非线性编辑系统，规定了自己的用于直接传输压缩数位讯号的接口。

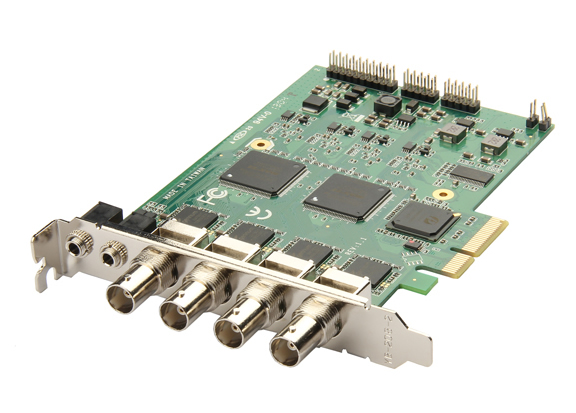

通过SDI、HDMI和模拟接口提供广播级质量的输入/输出，专业音频输入/输出，支持实时H.264採集（硬体压缩）和超实时H.264档案输出，用于蓝光碟製作，网路视频和移动设备。採用最流行的Direct show标準WDM驱动，方便开发工作和套用，轻鬆进行高清/标清採集和流媒体传输，带你进入丰富的多媒体世界。

参数

1.主要功能:

?用于基于Intel的Mac Pro和Apple Xserve系统和PC平台的Win xp (32-bit)、Vista（32-bit/64-bit）、Win7（64-bit）

?3/4长板卡

?HD/SD SDI、高清/标清模拟分量、Y/C和複合输入及输出

?带环通的同步锁定：标清模拟黑电平（双电平）或是高清三电平同步

?HDMI输入、输出和带包括纯蓝模式的校準的监示

?10-bit实时硬体上/下/交叉转换的输入/输出

?专业音频输入和输出

-2-进、4-出平衡XLR

-2-进、2-出AES/EBU数字音频

-16-进、16-出SDI和HDMI嵌入式音频

?RS-422设备控制，用于精确到帧的採集和回录

?支持可选择的多路视频同时输出：高清和标清HDMI、SDI和模拟

?支持几乎所有的主流视频格式

?支持无带化编辑，实时完成基于档案的工作流程：XDCAM、XDCAM HD、XDCAM EX、P2和P2 HD等

?支持RED工作流程

?可用于Final Cut Pro 、Adobe Premiere、After Effect、Photoshop、3D Max等和所有支持V-out组件的QuickTime程式

?Matrox A/V Tools套用软体可快速採集/播放音频、视频和图片

Matrox MAX H.264 Capture套用软体可快速採集H.264视音频

3.高清和标清输入及输出

Matrox Mojito MAX配有全套专业输入和输出接口。还有RS—422设备控制接口，以完成在Final Cut Pro、Adobe Premiere Pro中帧精确的採集和输出到磁带。

输入视频

－SDI－高清/标清 10bit

－分量－高清/标清 10bit

－Y/C－10 bit

－複合－10 bit

－HDMI－高清－10 bit

－SDI-HD/SD

－分量-HD/SD-12-bit

－Y/C-12bit

－複合-12-bit

－HDMI-HD-10-bit

－4 XLR-平衡

－2 RCA-非平衡

－2 AES数字音频输出

－最多16个声道SDI嵌入式音频

－最多16个声道HDMI嵌入式音频

－2 XLR-平衡

－2 AES数字音频

－最多16个声道SDI嵌入式音频

－最多16个声道HDMI嵌入式音频

最多支持四路视频同时输出，支持HDMI上的高、标清输出，同时支持SDI和模拟输出。

同步锁定 - Matrox Mojito MAX提供标清模拟黑电平(双电平)或高清三电平同步锁定。它可以同步锁定任何类型的视频输入或是系统内同步信号。定时偏移控制可以用于调整视频输出与外部同步源之间的时差，以补偿由于电缆造成的延时。

採用开放性标準设计，因此您可使用大量不同的视频软体。与QuickTime™ 和DirectShow™兼容，这意味着您可使用任何QuickTime™ 或DirectShow™软体。与封闭系统不同，有了我们的设备，您可因任务的不同自定义系统。您可在Mac OS X™上用 Final Cut Pro HD™，或在Windows XP™上用Premiere Pro™进行编辑。您可用Adobe After Effects™和Photoshop™绘图和设计，然后再用DVD製作软体将工作成果製成DVD交给客户。与Final Cut Pro HD™ RT Extreme的内置效果完全兼容，从而您可实现无限可能!

使用相应的软体能够实现多种令人激动的实时效果!如：交叉叠画，非附加叠画，附加叠画，淡入淡出，调色，Sepia，饱和度、亮度和对比度调节、Proc Amp，着色，Gamma值校正以及3路色彩校正。

支持全10比特SDI无压缩视频採集、回放，可得到比任何其他系统(不管何种价位)更好的质量。无压缩10比特是SDI电视系统中的最高质量，最适合Digital Betacam™, D1™ and Panasonic DVCPRO™ 50设备。特优编码解码器允许每通道16比特RGB渲染保护10比特视频的质量。在如今客户对质量高要求的工作环境下，唯有10比特无压缩才能进行工作并满足要求，同时仍能保留那种精美的电影版画质。

当用在Mac OS X™ 和 Windows XP™作业系统时，您可选择最高品质的10比特无压缩或8比特无压缩。当用于Mac OS X™时，支持DV和JPEG这些压缩视频格式。在Windows XP™上，您可在AVI和QuickTime™档案格式之间选择，甚至在无渲染的情况下在Premiere Pro™时间线上播放TARGA和 BMP图像序列。能够支持如此多的档案格式和作业系统而实现跨平台的兼容性。无压缩的QuickTime™档案可在Mac OS X™和Windows XP™systems之间自由转移。

当运行于Mac OS X™时，拥有新的全广播级的下变换功能，因此您可以直接将高清编辑内容转换为标清。当你工作在高清环境下为以后做主要备份时，但要以标清进行传输的时候，这一功能非常有用!下变换以完全10比特质量採用多相位插补和滤除转换来实现几乎无损的质量!甚至在 Final Cut Pro HD™中的DVCPRO HD多层编辑也能被转换，并以标清形式在卡中播放，这使得向高清过渡更加方便!

最理想的视频软体解决的方案。支持运行于Mac OS X™上的Apple Final Cut Pro HD™、Adobe After Effects™、Adobe Photoshop™、Shake™、Motion™、Discreet Combustion™、iDVD™、DVD Studio Pro™、Color Finesse™、Microcosm™、Cleaner™等等。支持运行于Windows XP™上的Premiere Pro™、Adobe After Effects™、 Photoshop™、Encore DVD™等等。

可快速在NTSC(用于美、日等国)和PAL(用于欧洲、亚洲)两种制式间切换。只需对设定稍作改动，您的SDI和模拟连线就可在NTSC和PAL间自由切换了。并且您可以在同一个硬碟驱动器上存放NTSC和PAL制式的媒体档案。

具有视频桌面功能。不用于视频捕捉和播放时，本卡默认为一块视频显示卡。使用SDI视频输出，您可将任何程式视窗传送到监视器上

1)、蓝光碟製作，资料保存；

2)、网路视频直播、流媒体直播；

3)、教育课件录製、多媒体录播录像、会议录播、视频会议，远程教育培训；

4)、VOD系统；

5)、远程视频监控、远程医疗等。SDI非编系统，SDI硬碟播出系统，广电行业。
