在一个已有的PCB板子上分析和发现信号完整性问题是一件非常困难的事情，即使找到了问题，在一个已经成型的板子上实施有效的解决方法也会花费大量时间和费用。一个最有效的方法就是在物理设计完成之前查找、发现并在电路设计过程中消除或减小信号完整性问题，这就需要在EDA工具的辅助下，对电路的参数进行仿真分析，以提前发现问题，缩短研发周期，降低研发成本，同时也可以增强设计者的自信度。

◆ 关键参数扫描，确定线宽、阻抗、线长等参数

◆ 仿真确定走线拓扑结构方案

◆ 静态时序计算

◆ 传输路径最佳化

◆ 反射、串扰分析

◆ 综合时序仿真分析

◆ 多板联合系统仿真

◆ 共同时钟系统和源同步时钟系统

◆ 支持IBIS 和Hspice 模型

◆ 基于汇流排仿真- 确定ODT 方案

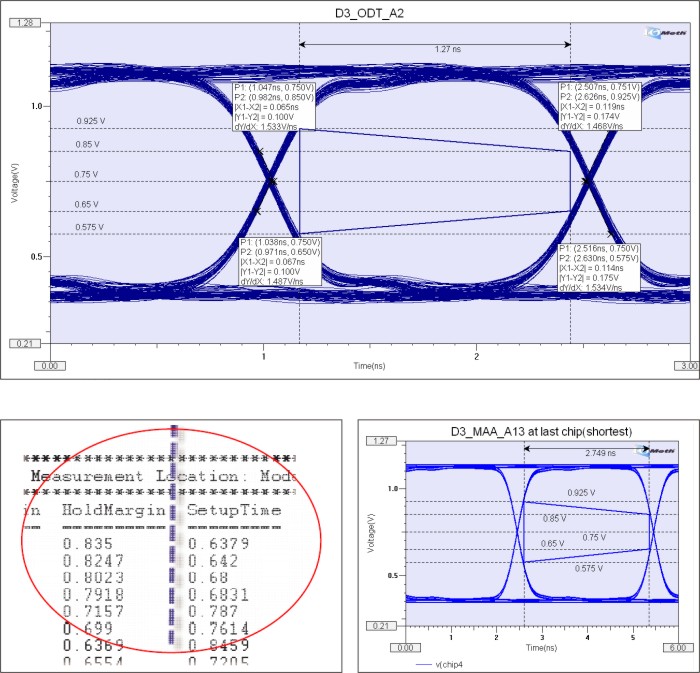

◆ 综合考虑各种时序因素，包括ISI，串扰，电源干扰

Timing Margin=(aperture)-(flight-time skew between

clock & control)-Ts-delta(Ts)-Th-delta(TH)-(CLK ISI)

-(CLK jitter)-(all control signals’skew)-Tssoa-Tssob

=857ps-(all control signals’skew)-Tssoa-Tssob

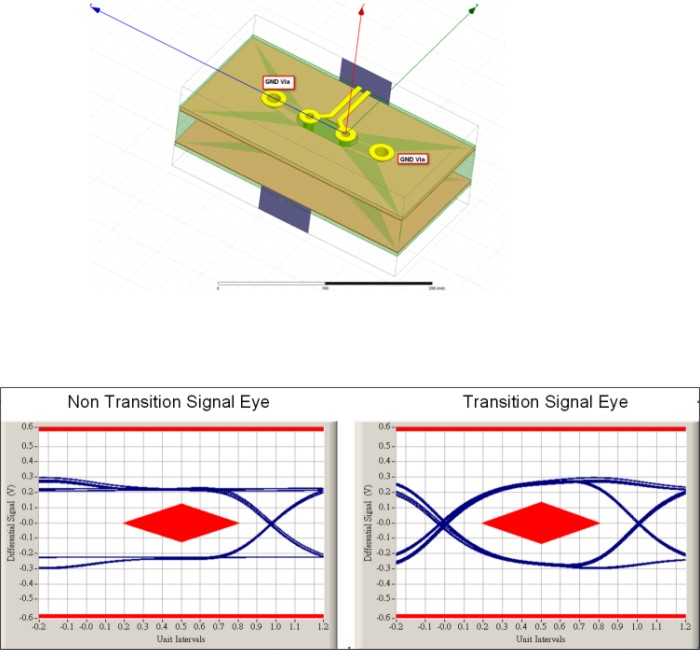

◆ 基于全波三维电磁场的建模

◆ 基于无源通道的S参数仿真分析

◆ 支持预加重、去加重和均衡模型

◆ 通道仿真和统计分析
