SMA连线器
SMA连线器适用于频率範围直流至26.5GHz的微波领域的套用。套用範围如电信通讯、网路、无线通讯以及检测和测量仪器。它具有频频宽、性能优、高可靠、寿命长的特点。
基本介绍
- 中文名：SMA连线器
- 适用于：频率範围直至26.5GHz的微波领域
- 範围：电信通讯、网路、无线通讯等
- 特点：频频宽、性能优、高可靠、寿命长
- 特性阻抗：：Impedance 50Ω
简介

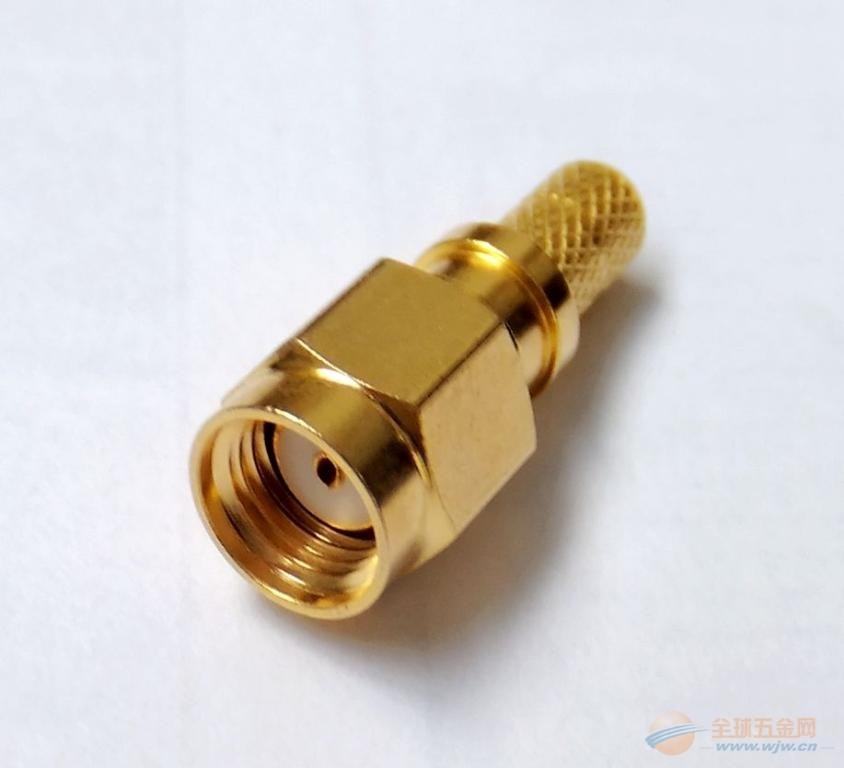

SMA接头转接线IPEX
SMA连线器是一种套用广泛的小型螺纹连线的同轴连线器，它具有频频宽.性能优.高可靠.寿命长的特点。SMA连线器适用于微波设备和数字通信系统的射频迴路中连线射频电缆或微带线。
技术指标
温度範围：Temp.range -65～+165°C (PE Cable -40～+85°C)
振 动：Vibration MIL-STD-202,Method 213
频率範围：Frequency Range DC～26.6GHz(半刚电缆 0～26.5GHz)
工作电压：Working Voltage 335V max (有效值)
耐 压：Withstand Voltage 1000V rms (海平面最小值)
接触电阻：Contact resistance
内导体之间：Center Contact ≤ 3 mΩ
外导体之间：Outer Contact ≤ 2 mΩ
绝缘电阻：Insulation resistance ≥ 5000 MΩ
插入损耗：Insertion loss ≤0.15 dB/6GHz
电压驻波比： VSWR 直式:Straight 软电缆 ≤1.10+0.002f 半刚电缆 ≤1.05+0.001f
弯式 Right angle 软电缆 ≤1.20+0.003f 半刚电缆 ≤1.10+0.001f
耐用性：Durability(mating) ≥500次（cycles）
材料与涂覆 MATERIAL & PLATING
壳体 shell 黄铜 brass 镀硬金 gold plated
插针 contact pin 黄铜 brass 镀硬金 gold plated
插孔 socket 铍青铜 beryllium 镀硬金 gold plated
弹性接触件elastic contact 铍青铜 beryllium 镀硬金 gold plated
绝缘体 insulator 聚四氟乙烯 PTFE
压接套 crimp ferrule 铜合金 copper alloy 镀镍或镀金 nickel or gold plated
o型密封件o-ring sealing 硅橡胶6146 silastic
