SMD电解电容外型尺寸与重量及接脚型态相关。single ended是径向引线式，screw是锁螺丝式，另外还有贴片铝电解电容等。至于重量，同容量同耐压，但品牌不同的两个电容做比较，重量一定不同；而外型尺寸更与外壳规划有关。一般来说，直径相同、容量相同的电容，高度低的可以代用高度大的电容，但是长度高的替代低的电容时就要考虑机构干涉问题。

SMD电解电容器会因其构造而产生各种阻抗、感抗。ESR等效串联电阻及ESL等效串联电感是一对重要参数─这就是容抗的基础。一个等效串联电阻（ESR）很小的电容相对较大容量的外部电容能很好地吸收快速转换时的峰值（纹波）电流。用 ESR 大的电容并联更具成本效益。

主要规格尺寸，接公制标準分为：4*5.5mm, 5*5.4mm, 6.3*5.4mm, 6.3*7.7mm, 8*6.2mm, 8*10.2mm, 10*10.2mm, 10*12mm等。

220uf6.3v 贴片电容|SMD电容器|铝电解电容器|片式电容|片铝|片式铝电解电容器|贴片电容器

220uf6.3v 贴片电容|SMD电容器|铝电解电容器|片式电容|片铝|片式铝电解电容器|贴片电容器

470u35v 贴片电容|SMD电容器|铝电解电容器|片式电容|片铝|片式铝电解电容器|贴片电容器

10uf25v 贴片电容|SMD电容器|铝电解电容器|片式电容|片铝|片式铝电解电容器|贴片电容器

220uf16v 贴片电容|SMD电容器|铝电解电容器|片式电容|片铝|片式铝电解电容器|贴片电容器

10uf10v 贴片电容|SMD电容器|铝电解电容器|片式电容|片铝|片式铝电解电容器|贴片电容器

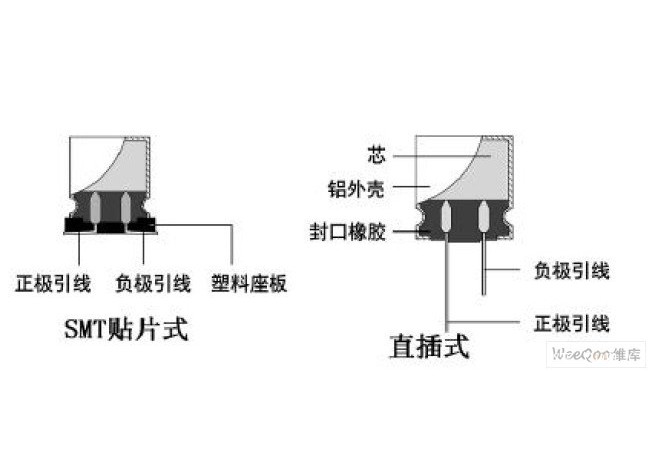

铝电解电容器的构成：是由正箔. 负箔和电解纸捲成芯子，用引线引出正负极，含浸电解液后通过导针引出，再用铝壳和胶密密封起来。片式铝电解电容器体积虽然较小，但是因为通过电化学腐蚀后，电极箔的表面积被扩大了，且它的介质氧化膜非常薄，所以，片式铝电解电容器可以具有相对较大的电容量。

SMD电解电容的主要功能为旁路、滤波、耦合等，套用于高画质电视(包括数字机顶盒)、LCD、车载DVD、超薄DVD等产品中。据介绍，一台车载DVD中，SMD铝电解电容的用量约为60只，而一台高画质电视或者等离子电视中，SMD铝电…

技术性能 Specifications

试验方法及要求 Tests

标称电容量、额定电压、额定纹波电流与外形尺寸对应表

Nominal capacitance, rated voltage, rated ripple current and case size table

铝电解电容器的使用常识

1、直流电解电容只能使用在直流电路上，其极性必须标明在适当的位置或在导针/端子旁边。

2、在电路迴路中如不清楚或不明确线路的极性时，则建议使用无极性电解容器。

3、电解电容器的工作环境温度不能超过规定的使用温度範围。

4、电解电容器应储存于低温及乾燥场所，如储存期较长，则使用前套用额定电压对其重新老练。

5、通过电解电容器的纹波电流不应超过其充许範围，如超过了规定值，需选用耐大纹波电流的电解电容器。

6、使用时，电解电容器的工作电压不应超过其额定电压。

7、电烙铁等高温发热装置应与电解电容器塑胶外壳保持适当的距离，以防止过热造成塑胶套管破裂。

8、在焊接铝电解电容器时，其焊接时间和焊接温度不应超过10秒钟及260摄氏度。

9、对导针、端子，如施加超过规定的力，将会破坏电解电容器的内部结构。

容量及电压表：

0.47uf:(50V 63V)

1uf:(50V 63V 100V)

2.2uf:(50V 63V 100V)

3.3uf:(35V 50V 63V 100V)

4.7uf:(25V 35V 50V 63V 100V)

10uf:(16V 25V 35V 50V 63V 100V)

22uf:(6.3V 10V 16V 25V 35V 50V 63V 100V)

33uf:(6.3V 10V 16V 25V 35V 50V 63V 100V)

47uf:(6.3V 10V 16V 25V 35V 50V 63V 100V)

100uf:(6.3V 10V 16V 25V 35V 50V 63V)

150uf:(6.3V 10V 16V 25V 35V 50V)

220uf:(6.3V 10V 16V 25V 35V 50V)

330uf:(6.3V 10V 16V 25V 35V)

70uf:(6.3V 10V 16V 25V)

680uf:(6.3V 10V 16V)

1000uf:(6.3V 10V 16V)

1500uf:(6.3V)

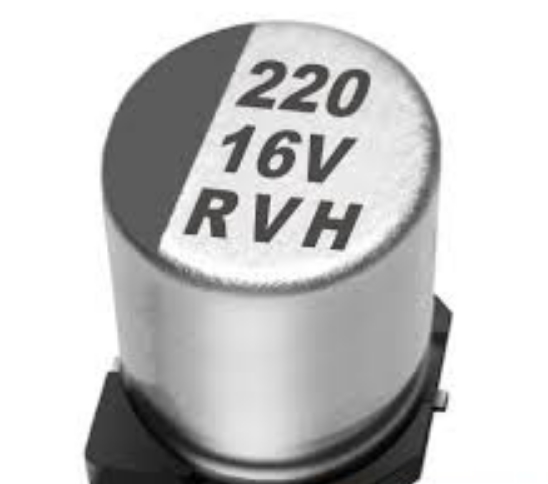

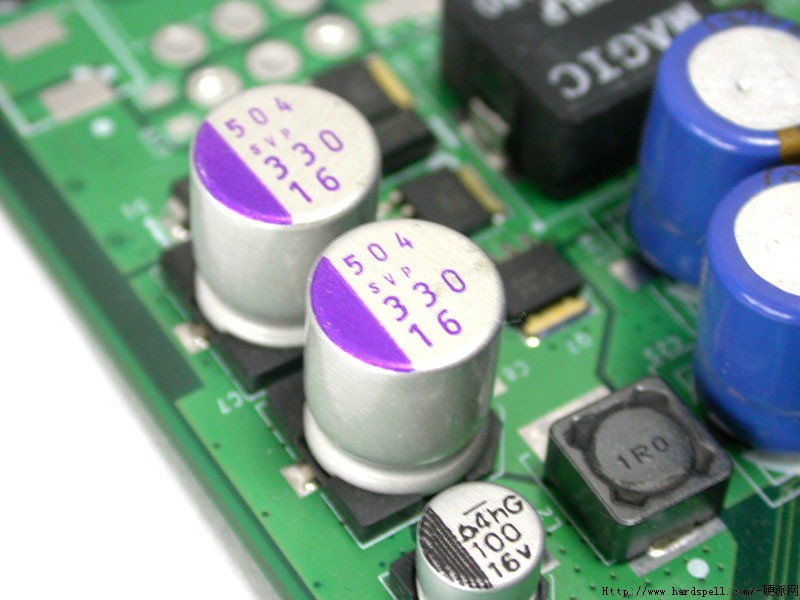

SMD电解电容的正负极区分和测量电容上面有标誌的黑块为负极。在PCB上电容位置上有两个半圆，涂颜色的半圆对应的引脚为负极。也有用引脚长短来区别正负极长脚为正，短脚为负。

当我们不知道电容的正负极时，可以用万用表来测量。电容两极之间的介质并不是绝对的绝缘体，它的电阻也不是无限大，而是一个有限的数值，一般在1000兆欧以上。电容两极之间的电阻叫做绝缘电阻或漏电电阻。只有电解电容的正极接电源正（电阻挡时的黑表笔），负端接电源负（电阻挡时的红表笔）时，电解电容的漏电流才小（漏电阻大）。反之，则电解电容的漏电流增加（漏电阻减小）。这样，我们先假定某极为“+”极，万用表选用R*100或R*1K挡，然后将假定的“+”极与万用表的黑表笔相接，另一电极与万用表的红表笔相接，记下錶针停止的刻度（錶针靠左阻值大），对于数字万用表来说可以直接读出读数。然后将电容放电（两根引线碰一下），然后两只表笔对调，重新进行测量。两次测量中，錶针最后停留的位置靠左（或阻值大）的那次，黑表笔接的就是电解电容的正极。

另：

贴片电容正负极区分

一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；

另外还有一种银色的表贴电容，想来应该是铝电解。 上面为圆形，下面为方形，在光碟机电路板上很常见。 这种电容则是有“-”标记的一端为负。

1、电路设计

（1）在确认使用及安装环境时，作为按产品样本设计说明书上所规定

的额定性能範围内使用的电容器，应当避免在下述情况下使用：

a)高温（温度超过最高使用温度）

b)过流（电流超过额定纹波电流）

c)过压（电压超过额定电压）

d)施加反向电压或交流电压。

e)使用于反覆多次急剧充放电的电路中。

另：①在电路设计时，请选用与机器寿命相当的电容器。

②机器性能有特殊要求时，可与研发人员探讨，製作适用的特规电容器。

（2）电容器外壳、辅助引出端子与正、负极以及电路板间必须完全隔离；

（3）当电容器套管的绝缘不能保证时，在有绝缘性能特定要求的地方请不要使用；

（4）请不要在下述环境下使用电容器：

a)直接与水、盐水及油类相接触、或结露的环境；

b)充满有害气体的环境（硫化物、H2SO3、HNO3、Cl2、氨水等）；

c)置于日照、O3、紫外线及有放射性物质的环境；

d)振动及冲击条件超过了样本及说明书的规定範围的恶劣环境；

（5）在设计电容器的安装时，必须确认下述内容：

a)电容器正、负极间距必须与线路板孔距相吻合；

b)保证电容器防爆阀上方留有一定的空间；

c)电容器防爆阀上方儘量避免配线及安装其他元件；

d)电路板上，电容器的安装位置，请不要有其他配线；

e)电容器四周及电路板上儘量避免设计、安装发热元件；

（6）另外，在设计电路时，必须确认以下内容：

a)温度及频率的变化不至于引起电性能变化；

b)双面印刷板上安装电容器时，电容器的安装位置避免多余的基板孔和过孔；

c)两只以上电容器并联连线时的电流均衡；

d)两只以上电容器串联连线时的电压均衡。

2、元件安装

（1）安装时，请遵守以下内容：

a)为了对电容器进行点检，测定电气性能时，除了卸下的电容器，装入机器中通过电的电容器请不要再使用；

b)当电容器产生再生电压时，需通过约1KΩ左右的电阻进行放电；

c)长期保存的电容器，需通过约1KΩ左右的电阻加压处理；

d)确认规格（静电容量及额定电压等）及极性后，再安装；

e)不要让电容器掉到地上，掉下的电容器请不要再使用；

f)变形的电容器不要安装；

g)电容器正、负极间距与电路板孔距必须相吻和；

h)自动插入机的机械手力量不宜过大；

（2）焊接时，请确认下面内容：

a)注意不要将焊锡附着在端子以外；

b)焊接条件（温度、时间、次数）必须按规定说明执行；

c)不要将电容器本身浸入到焊锡溶液中；

d)焊接时，不要让其他产品倒下碰到电容器上；
