SONET简介

目前定义的标準

SONET的体系结构

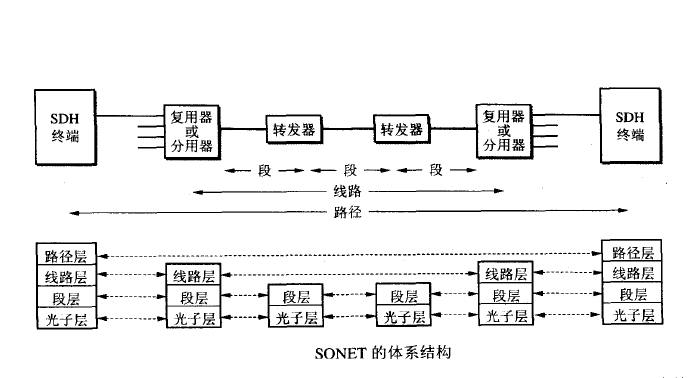

SONET标準定义了四个光接口层，如图，

• 光子层（Photonic Layer）处理跨越光缆的比特传送，并负责进行同步传送信号STS的电信号和光载波OC的光信号之间的转换。在此层由电光转换器进行通信。
• 段层（Section Layer）在光缆上传送STS-N帧，有成帧和差错检测功能。

• 线路层（Line Layer）负责路径层的同步和复用，以及交换的自动保护。
• 路径层（Path Layer）处理路径端接设备PTE（Path Terminating Element）之间的业务的传输，这里PET是具有SONET能力的交换机。路径层还具有与非SONET网路的接口。

STS-1帧结构

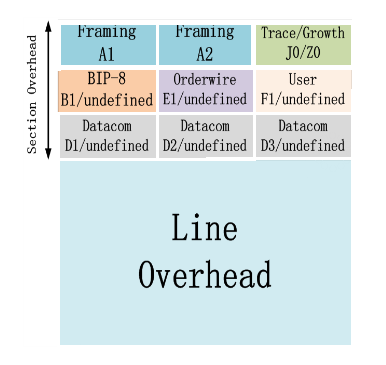

一个STS-1帧的结构包括传送开销和净荷，每个帧有9行90列，共810位元组，一帧持续时间125us，前三列为传送开销，包括段开销（9位元组）和线路开销（18位元组），其余位元组中包含STS-1 SPE，其中有通道开销。结构如图：

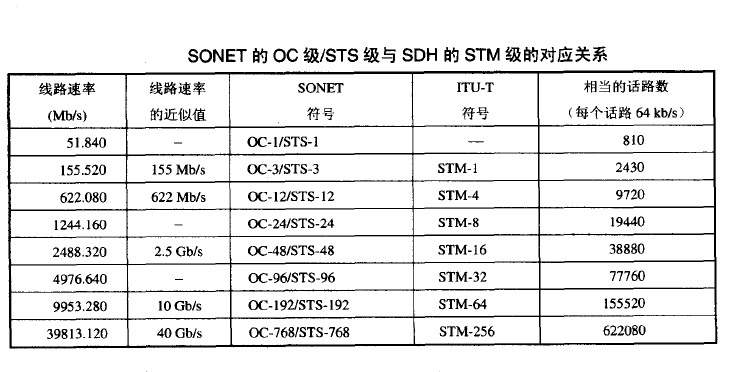

ITU-T以美国标準为基础，制定出国际标準同步数字系列SDH（Synchronous Digital Hierarchy），即1988年通过的G.707~G.709等三个建议书。到1992年又增加了十几个建议书。一般可认为SDH与SONET是同义词，但其主要不同点是：SDH的基本速率为155.52Mb/s，称为第1级同步传递模组（Synchronous Transfer Module），即STM-1，相当于SONET体系中的OC-3速率。如图为SONET和SDH的比较。
