STP协定
STP协定（生成树协定）逻辑上断开环路，防止二层网路的广播风暴的产生。
基本介绍
- 中文名：STP协定
- 外文名：Spanning Tree Protocol
- 作用：恢复通信，起备份线路
- 生成步骤：选择根桥选择根连线埠选择指定连线埠
协定
stp协定介绍
当线路出现故障，断开的接口被激活，恢复通信，起备份线路的作用
原理
STP的作用是通过阻断冗余链路，使一个有迴路的桥接网路修剪成一个无迴路的树形拓扑结构
算法
STP将一个环形网路生成无环拓朴的步骤：
选择根桥（Root Bridge）
选择根连线埠（Root Ports）
选择指定连线埠（Designated Ports）
选择根网桥的依据
先查看交换机优先权，优先选择优先权数值小的（默认32768，範围：1~65535）优先权高的可以忽略mac数值。【优先权可以通过配置修改】
然后查看交换机的Mac地址，选择数值小的
网桥ID（BID）=优先权+Mac
网桥ID是唯一的，交换机之间选择BID值最小的交换机作为网路中的根网桥
选择根网桥举例
根据网桥ID选择根网桥
选择根连线埠的依据
在非根网桥上选择一个到根网桥最近的连线埠作为根连线埠
选择根连线埠的依据是：
根路径成本最低
直连（上游）的网桥ID最小
连线埠（上游）ID最小
根路径成本
根路径成本（开销）－是网桥到根网桥的路径上所有链路的成本之和，10Gbps=1，1Gbps=2，100Mbps=19,10Mbps=100。
选择根连线埠举例
在非根桥上， 选择一个根连线埠（RP）
选择指定连线埠的依据
在每个网段上，选择1个指定连线埠
根桥上的连线埠全是指定连线埠
非根桥上的指定连线埠：
根路径成本最低
连线埠所在的网桥的ID值较小
连线埠ID值较小
选择指定连线埠举例
在每个网段选择1个指定连线埠（DP）

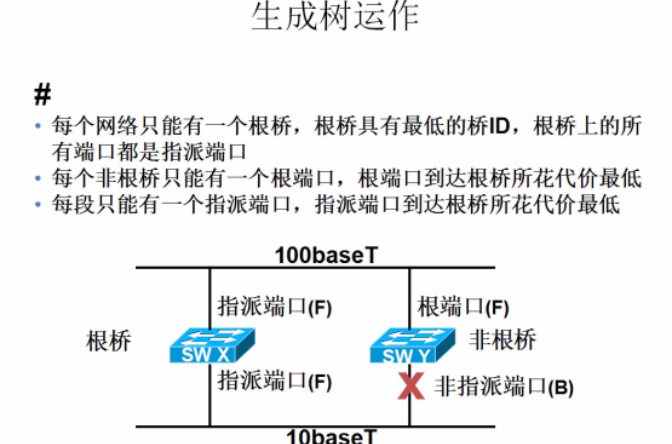

STP计算结果
经过STP计算，最终的逻辑结构为无环拓朴
STP举例
经过STP计算后的逻辑拓朴
BPDU（桥协定数据单元）
交换机之间使用BPDU来交换STP信息
BPDU
Bridge Protocol Data Unit －桥协定数据单元
使用组播传送BPDU，组播地址为：
01-80-c2-00-00-00
BPDU分为2种类型：
配置BPDU － 用于生成树计算
拓朴变更通告（TCN）BPDU － 用于通告网路拓朴的变化
BPDU包含的关键栏位
STP使用BPDU选择根网桥2-1
交换机启动时，假定自己是根网桥，在向外传送的BPDU中，根网桥ID栏位填写自己的网桥ID
STP使用BPDU选择根网桥2-2
当接收到其他交换机发出的BPDU后，比较网桥ID，选择较小的添加到根网桥ID中
STP使用BPDU计算根路径成本2-1
根网桥传送根路径成本为0的BPDU
STP使用BPDU计算根路径成本2-2
其他交换机接收到根网桥的BPDU后，在根路径成本上添加接收接口的路径成本，然后转发
生成树连线埠的状态
生成树计时器
hello-timer ：2s root每2s产生BPDU
forwarding-timer：15s stp选举时间
max-age：20s 储存BPDU的时间，spanning-tree发生故障，20s后原blocking状态->learning 状态
STP状态机
在STP选举过程中，连线埠是不能转发用户数据的。连线埠一开始处于阻塞状态，这个状态只能接收BPDU；
一个接口20秒没收到BPDU，也就是到了最大时间，连线埠会进入侦听状态，这时接口可以接收BPDU，并开始传送BPDU；
传送15秒的BPDU，接口将会为转发用户数据做準备，也开始学习MAC地址，这个状态叫学习状态；
再经过15秒的学习后，连线埠进入转髮状态，转髮状态是一个正常的接口。
spanning-tree设定
开启STP：
switchA(Config)#spanning-tree
MSTP is starting now, please wait...........
MSTP is enabled successfully.
spanning-tree设定
查看配置
SW1#sh spanning-tree
-- MSTP Bridge Config Info --
Standard : IEEE802.1s
Bridge MAC : 00:03:0f:01:0e:30
Bridge Times : Max Age 20, Hello Time 2, Forward Delay 15
Force Version: 3
########################### Instance 0 ###########################
Self Bridge Id : 32768 - 00:03:0f:01:0e:30
Root Id : 16384.00:03:0f:01:0f:52
Ext.RootPathCost : 200000
Region Root Id : this switch
Int.RootPathCost : 0
Root Port ID : 128.1
Current port list in Instance 0:
Ethernet0/0/1 Ethernet0/0/2 (Total 2)
PortName ID ExtRPC IntRPC State Role DsgBridge DsgPort
-------------- ------- --------- --------- --- ---- ------------------ -------
Ethernet0/0/1 128.001 0 0 FWD ROOT 16384.00030f010f52 128.007
Ethernet0/0/2 128.002 0 0 BLK ALTR 16384.00030f010f52 128.011
MSTP
用少量资源在网路中实现多个生成树
在多条Trunk链路上实现VLAN级负载均衡
MSTP配置
DCS (Config)# spanning-tree mst configuration
DCS (Config-Mstp-Region)#name mstp
DCS (Config-Mstp-Region)#instance 1 vlan 10
DCS (Config-Mstp-Region)#instance 2 vlan 20
DCS (Config-Mstp-Region)#exit
DCS (Config)# spanning-tree
MSTP is starting now, please wait...........
MSTP is enabled successfully.
改变生成树的形态
改变交换机优先权
switchB(Config)#spanning-tree mst 0 priority 28672
改变链路开销
switchA(config-Ethernet0/0/2 )#spanning-tree mst 1 cost 300000
改变连线埠优先权
switchA(Config-Ethernet0/0/2)#spanning-tree mst 0 port-priority 144
云端协定
云端採用的套用虚拟化技术，拥有丰富资源，其专有协定就是stp,网页採取stp://调用云端客户端下载，所有云端客户端版本均可採用stp调用进行P2P下载。
