TD-LTE理论上可以通过外部合路的方式同TD-SCDMA系统共用天馈，但实际操作中存在以下问题：

— 外置合路器接头数量多（54个接头），增加了施工的环节和周期，也给后期的维护带来很大不便；

— 节点之间增加连线电缆使得传输损耗增加，同时导致设备可靠性降低。

因此，实际工程中不建议採用外置合路器的安装方式。

为了解决上述问题，业界目前主要採用内置合路器方案。一方面，可以省去大量连线馈线，减少了防水接头的使用，提高了系统整体的可靠性，简化了工程安装的环节，也改善了视觉效果；另一方面，採用新的集束接口技术也可以有效降低接头安装数量。随着天线技术的发展，内置合路器天线的共天馈方案越来越为人们所关注，如图1所示。目前，天线厂商均能够提供此类天线产品。

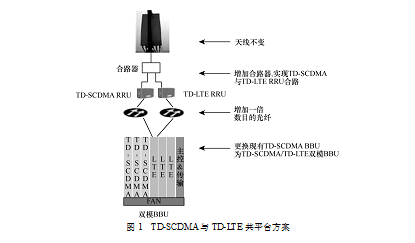

图1 TD-SCDMA与TD-LTE共平台方案

经外场测试发现，天线採用内置合路器方案后，由于合路对覆盖範围造成的损失均在10%以内，主要是由于合路损耗（约0.5dB）和接头、馈线损耗导致，与理论估计相符，见表1。

表1 内置合路器天线覆盖测试结果

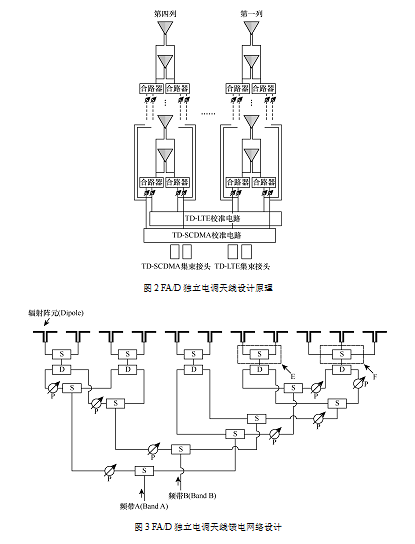

内置合路天线方案虽然可以满足TD-SCDMA和TD-LTE共天馈的需求，但受限于天线本身，两个系统无法独立调整角度，对于网路最佳化会造成一定的困扰。从外场测试数据来看，少量情况下可导致系统性能降低20%。因此，在这种情况下，需要在原有内置合路天线设计基础上进一步考虑最佳化升级方案。其中，独立电调天线是解决上述问题的最佳方案，其设计原理如图2所示。

分别支持FA及D频段的独立电调天线在内置合路器天线的基础上增加了独立电调功能，技术上前进了一步，但设计和实现的难度也进一步加大。该方案需要内置FA频段和D频段两套校準网路和移相馈电网路以实现TD-SCDMA和TD-LTE系统独立控制；同时，为了确保8个通道同步实现波束下倾，每个阵列需要实现精确的协同工作，如图5-19所示。在此前提下，还必须要求每个阵列的天线设计具有良好的电气指标一致性。整体上，上述要求对于关键部件的方案设计和生产加工提出了很高的要求。

当前，作为TD-LTE同TD-SCDMA系统合路的首选方案，独立电调天线方案已经获得产业极大支持，可以满足实际网路建设需求。
