就初学而言，testbench更像一个激励的产生器。举例：一个ram，可能有几个input和output。分别列在下面。

clk，时钟输入

addr，地址输入

wen，写使能

data，数据输入

然后还有一个dataout的数据输出。那幺你可以写一个档案，给clk，addr，wen，data送入你预想的一些信号，然后观察q的输出，看看ram是否工作正常。那幺这个档案从一定意义上可以叫做"testbench"。

联想（帮助理解）：从quartus里面你仿真，你可能对着那个画图一样的东西画上输入，然后编译以后看他的输出。对吧。那幺在Multisim里面，我告诉你，可以不用画图了~，你只需要按照一定规则写一个.v或者.vhd的档案，然后再在将添加的simulation的设定中设定一个档案，这个档案可以给你的设计提供你预想的输入。这个就是testbench的档案。然后在Multisim这个特定的软体环境下，这个软体能根据你的代码给你的设计提供输入，又可以把你设计的输出在萤幕上显示出来给你debug。那幺这个时候，一个在Multisim上的testbench就完成了。

狭义的总结一下：FPGA的testbench就是一个.v(verilog)或者.vhd(vhdl)的档案。这个档案能给你的设计提供激励，并能在一些专用的软体中提供良好的debug接口。这个就是一个testbench。

关于testbench的高级套用。刚才说了初步的testbench。其实testbench是verification（验证）中的一个手段。验证是什幺呢？举例：做鱼了，你往里面加了调料，然后再尝尝味道，这个就是验证的过程。同样你可以分成几个部分，一条鱼，好比你的设计，然后你给他一定的激励，也就是调料啦。然后你再尝一尝，看看鱼是不是达到你想要的味道了。那就是一种验证的手段，如果淡了。那幺加点盐，再尝尝，这个就是反覆验证。

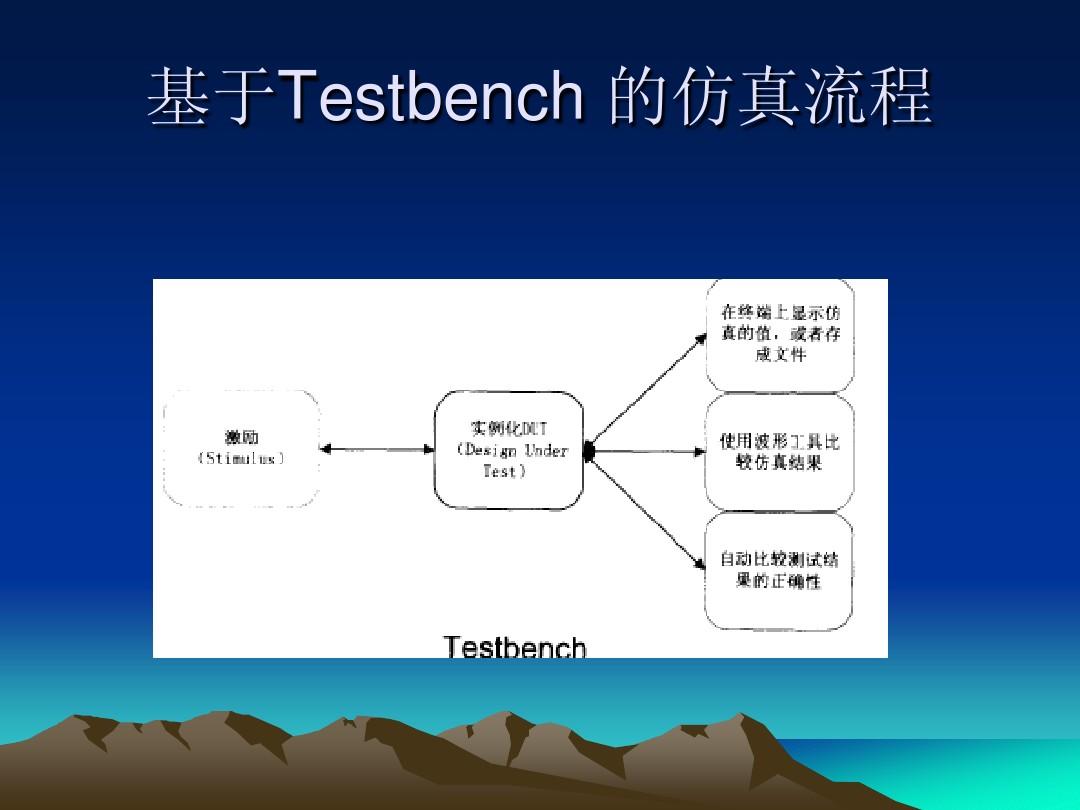

testbench图解一下比较清楚。 =============================Testbench=============================

| | | | | | ================== | | | 激励生成 |====》 | | | 输出校验 | | |预想输入 | 设计 |==》 | | | | | | 设计 | | =============== ================== 输出 ===================

testbench里面包含了两个东西：

1、激励生成。也就是我们刚才初级时候说的所谓的“testbench”。英文幺就是simulator，这个只用来生成输出，他自己没有输入，只是按照一定的规律去给你的设计激励，激励通过设计的输入连线埠送到你的设计中。其余的事情不管。这里的激励，都是预先构想好的，比如根据某个协定，或者某种通信方式传递。 2、你的设计。英文可以叫做DUT：design under testbench或者DUV：design under verification。当然咯。这个是你主要目标。

2、输出校验。校验你的输出。英文叫markerboard，他所管的事情就是，接收你设计的输入，然后通过校验，找出对应的问题。然后报错，或者统计错误。等等。通俗的讲，你设计它就是把你自己解脱出来，让他来帮你找错误。他输出给你的可能就是通过列印啊，通知啊，等等方法了解你设计的正确性。

那幺你有可能问了，这个东西用verilog或者VHDL能写幺，modelsim里能用幺？的确是可以的，有写甚至可以用c的代码通过程式接口来转换到modelsim里面来帮助验证。

最后说两句：testbench是一个平台，帮助你从软体方面验证的。对于这个概念不需强求，等你自己的验证写多了，自然而然就会了解其中深刻的含义。先开始慢慢的写一些激励，然后再写写校验。到时候你收穫的东西自然而然的能帮助你理解testbench和verification
