TMS320F2812
TI(德州仪器)主推高性能 TMS320C28x系列TMS320F2812 32位定点微控制单元（MCU），主频高达150MHz； 具备I2C、SPI、CAN、PWM等汇流排接口，适用于各种控制类工业设备； 体积小、性能强、便携性高，同时适用于多种手持设备； 符合高低温、振动测试，满足工业环境套用
基本介绍
- 中文名：TMS320F2812
- 厂商：TI公司（德州仪器）
- 产地：美国
硬体参数

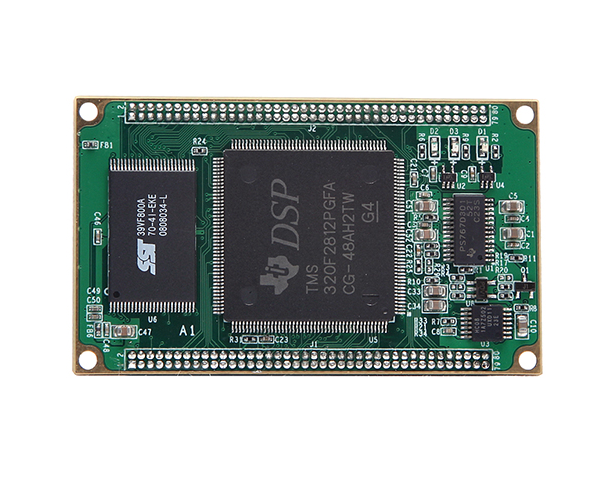

CPU：TI TMS320F2812浮点DSP，主频150MHz ROM：片内256Kx16bit，外扩512Kx16bit NOR FLASH
RAM：片内34Kx16bit，外扩256Kx16bit SRAM
EEPROM：2Kbit，AT24C02C
核心板连线器：2x 80pin排针，共160pin，间距1.27mm
LED：2x电源LED（底板1个，核心板1个），6x 用户LED（底板4个，核心板2个）
按键：3x 用户可程式按钮，1x 系统复位按钮
JTAG：Debug，14pin TI Rev B JTAG座，间距2.54mm
eCAN：2x eCAN，3pin接线端子，间距3.81mm
DAC：1x DAC，0-5V，2pin接线端子，间距2.54mm
ADC：1x 16Channel ADC，0-3V，10pin接线端子，间距2.54mm
红外收发器：1x HX1838
启动方式：1x 4bit启动拨码开关
串口：1x UARTA，烧写串口，提供4针TTL电平测试连线埠；1x UARTB，USB转串口，提供4针TTL电平测试连线埠；1x UARTC，RS232，DB9接口，提供4针TTL电平测试连线埠；1x RS485，3pin接线端子，间距3.81mm，与UARTC接口复用；
SD卡：1x MicroSD卡座
蜂鸣器：1x无源蜂鸣器
继电器：1x 5V继电器
步进电机接口：1x 五线四相步进电机，5pin接线端子，间距2.54mm
直流电机接口：1x 5V直流电机，2pin接线端子，间距2.54mm
音频：1x LINE IN，3.5mm音频座；1x LINE OUT，3.5mm音频座；1x MIC IN，3.5mm音频座；
RTC：1x RTC，CR1220纽扣电池座
网口：1x 10M/100M乙太网，RJ45连线器
拓展接口J13：ePWM、GPIO等信号，2x10pin排针，间距2.54mm
拓展接口J14：eQEP、SPI、I2C、GPIO等信号，2x10pin排针，间距2.54mm
拓展接口J15：XINTF、UART、I2C、GPIO等信号，2.54mm，2x25pin简易牛角座
LCD：1x 1602液晶屏接口，16pin排母，间距2.54mm；1x 12864液晶屏接口，20pin排母，间距2.54mm；1x 4.3寸TFT触控萤幕接口，2x17pin排针，间距2.54mm
电源接口：1x 5V 2A直流输入，DC-005电源接口
RAM：片内34Kx16bit，外扩256Kx16bit SRAM
EEPROM：2Kbit，AT24C02C
核心板连线器：2x 80pin排针，共160pin，间距1.27mm
LED：2x电源LED（底板1个，核心板1个），6x 用户LED（底板4个，核心板2个）
按键：3x 用户可程式按钮，1x 系统复位按钮
JTAG：Debug，14pin TI Rev B JTAG座，间距2.54mm
eCAN：2x eCAN，3pin接线端子，间距3.81mm
DAC：1x DAC，0-5V，2pin接线端子，间距2.54mm
ADC：1x 16Channel ADC，0-3V，10pin接线端子，间距2.54mm
红外收发器：1x HX1838
启动方式：1x 4bit启动拨码开关
串口：1x UARTA，烧写串口，提供4针TTL电平测试连线埠；1x UARTB，USB转串口，提供4针TTL电平测试连线埠；1x UARTC，RS232，DB9接口，提供4针TTL电平测试连线埠；1x RS485，3pin接线端子，间距3.81mm，与UARTC接口复用；
SD卡：1x MicroSD卡座
蜂鸣器：1x无源蜂鸣器
继电器：1x 5V继电器
步进电机接口：1x 五线四相步进电机，5pin接线端子，间距2.54mm
直流电机接口：1x 5V直流电机，2pin接线端子，间距2.54mm
音频：1x LINE IN，3.5mm音频座；1x LINE OUT，3.5mm音频座；1x MIC IN，3.5mm音频座；
RTC：1x RTC，CR1220纽扣电池座
网口：1x 10M/100M乙太网，RJ45连线器
拓展接口J13：ePWM、GPIO等信号，2x10pin排针，间距2.54mm
拓展接口J14：eQEP、SPI、I2C、GPIO等信号，2x10pin排针，间距2.54mm
拓展接口J15：XINTF、UART、I2C、GPIO等信号，2.54mm，2x25pin简易牛角座
LCD：1x 1602液晶屏接口，16pin排母，间距2.54mm；1x 12864液晶屏接口，20pin排母，间距2.54mm；1x 4.3寸TFT触控萤幕接口，2x17pin排针，间距2.54mm
电源接口：1x 5V 2A直流输入，DC-005电源接口
软体参数
DSP端软体支持：裸机
CCS版本号：CCS5.5
CCS版本号：CCS5.5
技术支持
提供核心板和底板原理图、晶片datasheet，缩短硬体设计周期；
协助客户底板设计和测试，减少硬体设计失误；
提供系统源码，以及丰富的Demo程式；
提供完整的平台开发包、入门教程，节省软体整理时间，上手容易；
协助客户底板设计和测试，减少硬体设计失误；
提供系统源码，以及丰富的Demo程式；
提供完整的平台开发包、入门教程，节省软体整理时间，上手容易；
核心板电气特性
TMS320F2812工作环境
环境参数\最小值\典型值\最大值
工业级温度\0°C \-\85°C
工作电压\4.8V\5V\5.5V
环境参数\最小值\典型值\最大值
工业级温度\0°C \-\85°C
工作电压\4.8V\5V\5.5V
运用领域
工业步进驱动器
冷却控制系统
信号採集监测系统
功率电源控制系统
高压交流系统
光纤网路
UPS系统
手持式电动工具
CPAP呼吸机
HEV/EV逆变器
冷却控制系统
信号採集监测系统
功率电源控制系统
高压交流系统
光纤网路
UPS系统
手持式电动工具
CPAP呼吸机
HEV/EV逆变器
