TTU
TTU(distribution Transformer supervisory Terminal Unit，配电变压器监测终端)。
在电力供配电系统中，配电变压器监测终端(TTU)用于对配电变压器的信息採集和控制，它实时监测配电变压器的运行工况，并能将採集的信息传送到主站或其他的智慧型装置，提供配电系统运行控制及管理所需的数据。
基本介绍
- 中文名：配电变压器监测终端
- 外文名：TTU(distribution Transformer supervisory Terminal Unit）
数据採集
在电力供配电系统中，配电变压器监测终端(TTU)用于对配电变压器的信息採集和控制，它实时监测配电变压器的运行工况，并能将採集的信息传送到主站或其他的智慧型装置，提供配电系统运行控制及管理所需的数据。
数据控制
一般要求TTU能实时监测线路、柱上配电变或箱式变的运行工况，及时发现、处理事故和紧急情况，并具有就地和远方无功补偿和有载调压的功能。
通信功能
由此可见，TTU除具有数据採集与控制功能外，另一个重要功能就是通信功能。
通信要求
根据配电自动化系统的要求，配变监测终端TTU对上应能与配电子站或主站进行通信，将终端採集的实时信息上报，同时接收子站/主站下达的各种控制命令，对下要求可与附近的配变监测终端(TTU)或其他智慧型设备进行通信。因此，对配变监测终端通信功能的要求比较严格,无论通信方式、通信协定、通信接口都要满足配网自动化系统的要求，主要包括：
(1)通信的可靠性：配变监测终端的通信应能抵制恶劣的气候条件，如雨、雪、冰雹和雷阵雨，还有长期的紫外线照射、强电磁干扰等。
(2)较高的性价比：考虑通信系统的费用，选择费用和功能及技术先进性的最佳组合，追求最佳性价比。
(3)配电通信的实时性：电网故障时TTU快速及时地传送大量故障数据，配变监测终端的通信系统必须具有双向通信的能力，具有半双工或全双工的能力。
(4)通信方式的标準化及通用性：配变监测终端的通信系统包括传送器、接收器。使用中常常需要与其他配电设备进行通信，因此应儘量选择具有通用性、标準化程度高的通信方式及设备，便于使用和维护。

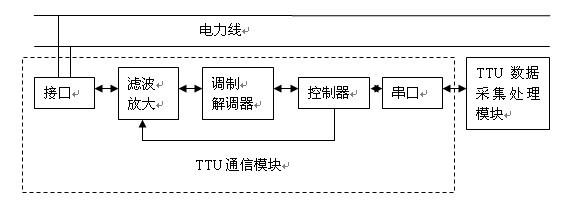

通信模组整体框图
接口通过电力线接收来自主站的命令信息，经过滤波放大后，命令经过解调送到控制器，然后控制器通过串口将主站命令传送给数据採集与处理模组。数据採集与处理模组根据接收到的主站命令对配电变压器的数据进行採集，经过分析处理后，将数据信息通过串口传送给通信模组的控制器，再经过调製，最后经由接口传送到电力线上，等待主站接收。
