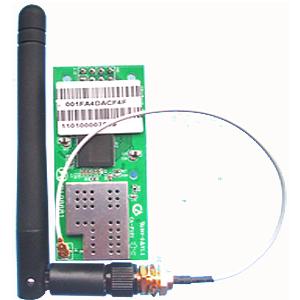

UART-WiFi所创造的网路接入能力，已经远远超过了有线网路而过往之所及，甚至大有取而代之之势。仅仅几年的时间，通过WiFi接入网际网路的用户 数就超过了有线网路。如今，在家、公司、咖啡馆、机场、广场，无线网路正在全面地覆盖我们的生活。Uart-Wifi 是基于Uart接口的符合wifi无线网路标準的嵌入式模组，内置无线网路协定IEEE802.11协定栈以及TCP/IP协定栈，九汉科技推出M-600 WIFI模组能够实现用户串口或TTL电平数据到无线网路之间的转换。通过Uart-Wifi模组，传统的串口设备也能轻鬆接入无线网路。在前两代产品的基础上进行了全面的软硬体升级，功能更强大，使用更加简单。

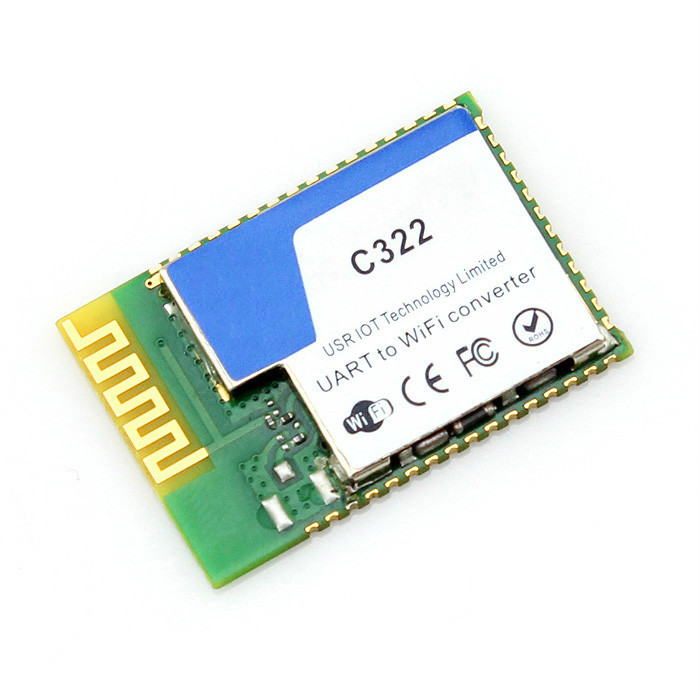

串口TTL转WIFI

Wifi 无线网路包括两种类型的拓扑形式：基础网（Infra）和自组网（Adhoc）， 要说明无线网路的拓扑形式，首先要了解两个基本概念：1： AP，也就是无线接入点，是一个无线网路的创建者，是网路的中心节点。一般家庭或办公室使用的无线路由器就一个 AP。

2：STA站点，每一个连线到无线网路中的终端（如笔记本电脑、PDA 及其它可以联网的用户设备）都可称为一个站点。

1.基于 AP 组建的基础无线网路（Infra）：Infra：也称为基础网，是由 AP 创建，众多 STA 加入所组成的无线网路，这种类型的网 络的特点是 AP 是整个网路的中心，网路中所有的通信都通过 AP 来转发完成

2.基于自组网的无线网路（Adhoc）：Adhoc：也称为自组网，是仅由两个及以上 STA 自己组成，网路中不存在 AP，这种类型的网路是一种鬆散的结构，网路中所有的 STA 都可以直接通信

3

无线：支持IEEE802.11b/g无线标準，

支持频率範围：2.412~2.484 GHz，

支持多种无线网路类型： 基础网（Infra）和自组网（Adhoc），

支持多种安全认证机制： WEP64/WEP128/ TKIP/CCMP(AES) WEP/WPA-PSK/WPA2-PSK ，

支持快速联网， 支持无线漫游 ，

支持多种网路协定： TCP/UDP/ICMP/DHCP/DNS/HTTP ，

支持自动和命令两种工作模式，

支持串口透明传输模式，

支持AT+控制指令集，

支持多种参数配置方式： 串口/WEB伺服器/无线连线

：接口类型

接口：双排（2 x 4）插针式接口，

支持波特率範围：1200~115200bps ，

支持硬体 RTS/CTS 流控。

单3.3V供电UART

工作电压 3.3±0.3 V

额定电流 300mA （typical）

环保认证 RoHS
