UCS布线是美国UCS公司提供的全球领先的网路基础架构解决方案。

UCS( 优势 ® )Jupiter TG 万兆铜缆解决方案是一个完全符合针对 10GBASE-T的最新IEEE 802.3an工作组指导的解决方案。UCS (优势 ®)CAT 6A系统的产品，成功解决了线外串扰( ANEXT )问题，可以套用在4连线点的100米信道模型上支持万兆乙太网套用。我们的电缆和连线硬体设计可大幅度减少ANEXT的不良影响，获得高信噪比，使其具备支持万兆乙太网套用所需的稳定传输性能。通过在最恶劣的安装信道测试配置( 6 in1)以及广泛的现场套用测试，证明了Jupiter TG万兆铜缆解决方案的优越性。

UCS(优势®) Jupiter TG万兆铜缆系统若由"UCS认证安装商"完成安装，可以提供基于产品、安装与套用方面的最高至25年的系统保证。

Jupiter TG万兆铜缆系列基于其优异的产品性能基础上，能提供UTP 和 FTP 两种解决方案。

> UCS CAT6AUTP Cable--採用内齿外圆的护套结构和十字隔离技术，比特率误差率（BER）可达10-12。

> UCS CAT6AUTP Keystone--通过新型印刷线路板和专利技术的线缆尾盖，有效防止串扰，实现信号在UTP系统中的高速稳定传输。

> UCS EPP Patchpanel--通用型PPO配线架，灵活配置UCS数据模组。

> UCS CAT6AUTP Patchcord--实现最后五米10G高速传输。

> UCS CAT 6AFTP Cable-- 可达 360 度全覆盖多种禁止层设计和十字隔离技术，满足不同的抗电磁干扰要求，比特率误差率（ BER ）可达 10 -12 。

> UCS CAT 6AFTP Keystone-- 通过新型印刷线路板、全金属铸造部件和其它补偿技术展现极佳的高频时的内部和外部串扰的性能指标。

> UCS EMP Patchpanel--通用型金属配线架，灵活配置UCS FTP模组，预留接地。

> UCS CAT6AFTP Patchcord--採用了一项正在申请专利的插拔设计，具有独特的金属化结构、简单的后盖和防阻塞设计。

　UCS (优势®) Neptune GG六类铜缆解决方案符合ANSI/TIA-568-C.2六类系统和ISO/IEC 11801E级标準,可以有效的支持目前的各种网路套用，如 10/100M快速乙太网，千兆乙太网 1000Base-T 和 1000Base-Tx ，令牌环，155Mbps ATM，100Mbps P-PMD。在使用六类产品设计和实施布线工程时，要注意六类产品与以往的布线产品的一个重要区别是：六类布线产品是以完整系统的方式设计的，即应该选择一个品牌的完整的六类产品来组建系统，不可以混合使用不同品牌的产品，否则将无法保证系统达到六类的性能。另外系统中涉及到的所有产品都应该分别达到标準中对六类部件的性能要求，否则也无法保证系统性能。实际上系统设计并没有大的变化，设计人员仍然可以使用以往的系统设计方法设计六类网路，系统可以採用分散式网路结构（DNA），也可以採用集中式体系结构（CNA）。

Neptune GG六类铜缆解决方案可以提供高达350MHz工作频宽，UCS(优势®) 6类系统的每个组件，以及连线和信道，构完全满足并超过ANSI/TIA-568-C.2标準关于"4对100欧姆6 类布线传输性能说明" 的要求。已经通过独立的测试机ETL的测试。若由"UCS认证安装商"完成安装，可以提供基于产品、安装与套用方面的最高至25年的系统保证。

Neptune GG 六类铜缆系列基于其优异的产品性能基础上，能提供 UTP 和 FTP 两种解决方案。

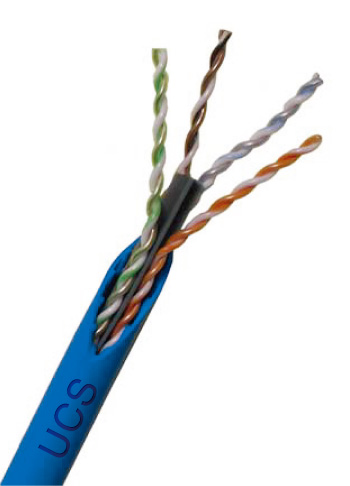

> UCS CAT6 FTP Cable-- 用更大直径的铜导体（23AWG） ,可以降低传输过程中的损耗，提高 ACR，电缆中线对的绞合密度增加可以增强抑制串扰（ CrossTalk ）的能力，而电缆中的塑胶十字骨架可以在安装和使用的过程中準确的固定导线的位置，这种位置的固定可以很好的降低回损（ Return loss ）对传输的影响，相对于一些未使用十字骨架固定线对位置的产品，线缆的传输性能在长期的使用过程中能够保持稳定。有阻燃、非阻燃和低烟无卤型。

> UCS CAT6 UTP Keystone-- 电路板和卡接簧片採用专利的平衡补偿技术，触点的错位针排序，有效提升串扰性能。可选择多种颜色或 E-TOOL 系列产品。

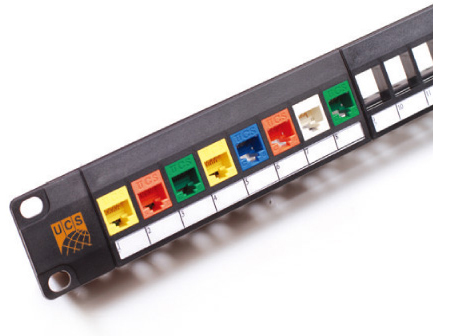

> UCS CAT6 UTP Patchpanel-- 有 EPP 通用型和集成式两个系列可以选择，可以色彩管理。

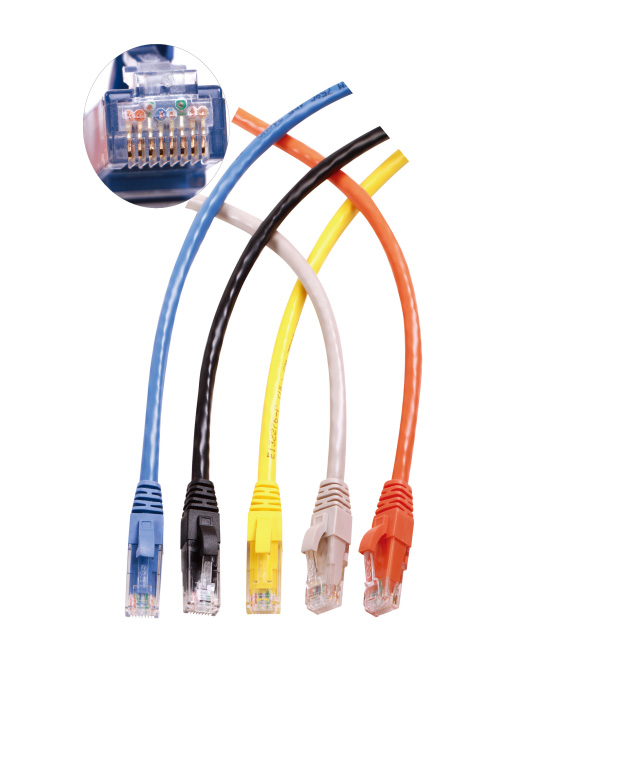

> UCS CAT6 UTP Patchcord-- 採用 UCS6 类水晶头的高速率跳线，多种颜色可选。

> UCS CAT6 FTP Cable--可达360度全覆盖多种禁止层设计和十字隔离技术，满足不同的抗电磁干扰要求。有各种禁止形态及阻燃、非阻燃和低烟无卤型

> UCS CAT6 FTP Keystone--触点的错位针排序，全金属铸造部件和其它补偿平术，具有优异电气特性。

> UCS CAT6 EMP Patchpanel--通用型金属配线架，灵活配置UCS FTP模组，预留接地。

> UCS CAT6 FTP Patchcord--独特的金属化结构、简单的后盖和防阻塞设计。

UCS(优势®) Mars HM超五类铜缆解决方案可在100MHz频宽下为系统提供附加的6.7 dB近端串扰（NEXT）性能，使对设备造成干扰的串扰较5类系统减少四分之一。Mars HM系列的信道性能规範不但超越目前 TIA 和 ISO 批准并推荐的超5类布线系统标準，而且能够提供高达 155.5 MHz 的长期稳定、持续的性能。全部由 Mars HM无源产品组成的端对端UCS超五类信道能够根据套用标準为工作站提供每秒 1.0 GB (Gbps) 的速率。这种高性能需要按照严格的标準进行电

缆和连线器设计与製造，在所有性能特点方面比5类UTP具有更好的性能：更低的衰减、更少的串音、更好的ACR与回损性能以及更佳的对称性能。

UCS( 优势 ®) Mars HM超五类铜缆系统若由 "UCS 认证安装商 " 完成安装，可以提供基于产品、安装与套用方面的最高至 25 年的系统保证。

Mars HM 超五类铜缆系列基于其优异的产品性能基础上，能提供 UTP 和 FTP 两种解决方案。

>UCS CAT5E UTP Cable--有阻燃、非阻燃和低烟无卤型。

> UCS CAT5E UTP Keystone--可选择多种颜色或E-TOOL系列产品。

> UCS CAT5E UTP Patchpanel--有EPP通用型和集成式两个系列可以选择，可以色彩管理。

> 110连线系统

> 工作区跳线--多种颜色可选。

> UCS CAT5E FTP Cable--有各种禁止形态及阻燃、非阻燃和低烟无卤型。

> UCS CAT5E FTP Keystone--全金属铸造部件和其它补偿平衡技术，具有较高性能。

> UCS CAT5E EMP Patchpanel--通用型金属配线架，灵活配置UCS FTP模组，预留接地。

> 工作区跳线--多种颜色可选。

2009 年 8 月 5 日 ,TIA 标準委员会表决通过了新的 EIA/TIA492AAD 定义的多模光纤标準 , 既业界普遍关心的 OM4 多模光纤。 UCS(优势®)万兆光纤解决方案中的OM3-550型光纤已经提前满足了OM4光纤中的所有参数要求。

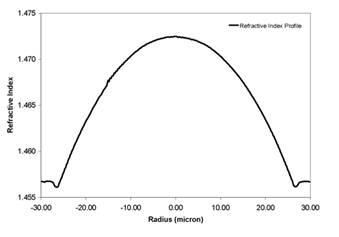

OM4 光缆折射率分布图

UCS(优势®)万兆光纤解决方案提供一种高成本效率、低风险的方案来实现在 Gb/s範围可靠的区域网路通信。这种端对端多模光纤解决方案能够实现建筑网路从 10Mb/s 到 10Gb/s 之间的低成本高效的转换。随着 10 Gb/s IEEE 标準 (IEEE 802.3ae)和雷射最佳化多模光纤标準 (TIA) 的发布，现在网路用户能够安心地在公司主干网上配置 10Gb/s 乙太网。UCS(优势®)万兆光纤解决方案减少了以往多模光纤为达到10 Gb/s而所需的昂贵的光端设备，大大降低了成本，同时轻鬆将性能提高到10Gb/s。雷射最佳化多模光纤为光子传输提供了一个理想的通道。增加的频宽和光纤的几何特性降低了对昂贵的高精雷射器件、合成器、分裂器和过滤器的需求。UCS( 优势®)万兆光纤仅仅使用一个 VCSEL（垂直腔面雷射）收发器就能实现 10 Gb/s 的传输。结果表明对需要更多精密光电子的传统 CWDM（粗波分复用）系统，UCS(优势®)光纤解决方案可以将整体拥有成本降低多达 30%－ 40%。

为了进一步降低整体拥有成本，UCS(优势®)万兆光纤解决方案向下兼容目前的 LAN 应用程式。其标準的 50微米芯径让您可以继续运行现有的乙太网、快速乙太网、FDDI、ATM、SONET 和令牌环套用。UCS(优势®) 万兆光纤还支持 1 Gb/s 或 10 Gb/s 速率的双通道连线埠，能够实现乙太网向新型高速 10 Gb/s 标準网路的无中断升级。

UCS(优势®)万兆光纤解决方案根据传输距离要求分为 OM4/OM3-550型，OM3-300型，OM3-150 型各类型室内/室外光缆，提供低烟无毒护套，大容量收容盘及SFF连线件。

UCS(优势®)为62.5/125微米光缆提供了优势。普通的 FDDI级62.5/125微米光缆仅支持220米以下的850纳米千兆乙太网，这对于接线距离来说太短了。但是，不必升级到昂贵的单模方案或向现有设备增加50/125微米光纤，只需採用UCS(优势®) 62.5/125微米产品就可实现全300米的距离，同时仍支持由62.5/125微米光纤所支持距离的全部传统套用。

千兆乙太网和其它高数据速率套用受到实际的 62.5/125微米光纤的限制。50/125微米的优势是在850纳米时的较高频宽。与在1300纳米时的同等频宽结合，50/125微米光纤能够为传统、现在和将来的套用提供最佳支持。UCS(优势®) 50/125微米光缆在两个工作视窗支持600米以下的1000BASE-LX千兆乙太网，同时仍支持62.5/125微米光纤所支持距离的全部传统套用。

UCS(优势®)多模光纤解决方案提供OM1/OM2型各类型室内/室外光缆，提供低烟无毒护套，大容量收容盘及SFF连线件。

UCS(优势®)单模光缆是按照TIA 568、ISO 11801和ICEA标準的光纤和光缆性能要求设计和测试的。因此，光缆满足甚至超过当前和推荐的套用的全部性能要求，例如 IEEE 802.3乙太网（包括万兆乙太网）、ATM、光纤通道、FDDI 等。光缆有互联、配线、室内/室外和室外形式，可用于水平、竖管和主干套用。

UCS(优势®)单模光纤解决方案提供9/125微米各类型室内/室外光缆，提供低烟无毒护套，大容量收容盘及SFF连线件。

“超过50%的网路中断是与物理层的故障有关，而80%的检修时间被用于故障的诊断。企业需要一种能够自动监测和识别故障以减少检修与宕机时间的方案。”

UCS(优势®) Mexchange™ 智慧型配线解决方案为企业及数据中心提供软体结合硬体的一整套智慧型物理层管理系统解决方案，实现端到端的网路基础架构管理，降低由于手工管理布线系统带来的成本和时间的消耗。该系统要採用双配线架设计方案，在配线架的RJ45连线埠会由传统的8针（PIN）增加一个感应针，跳线也相应为9芯跳线与配线架相联，配线架通过I/O 电缆与网路分析器（analyzer）相连。网路分析器及EPV 软体可以实时、动态监视到配线架之间，网路设备与配线架之间的连线状态。UCS(优势®)结构化布线与EPV软体系统的结合弥补了以往集成网路管理系统中缺少的物理层环节，是网路控制和归档管理的革命性方法，这种统一的基础设施管理系统可以在电信间或数据中心里自动生成网路系统完整的物理拓扑结构图，通过实时的物理层自动管理，提供一份实时、完整的网路故障诊断和灾难恢复文档资料，7*24 小时全天候不间断实时记录网路布线系统的增加、移动、删除 （MAC），可以明显减少网路管理员手动记录网路连线的工作量，当网路发生故障的时候，网路管理员可以以最快的速度排除故障，从而大大降低网路宕机造成的损失。

Mexchange™ 智慧型配线系统包括Mex智慧型电子配线硬体系统以及PV4E智慧型管理软体，配合UCS(优势®)结构化综合布线系统一起使用，实现实时监控、实时报警、有序管理的诸多特点。

UCS产品均通过国际相关标準化组织的认证（下图）
