ULN2003
ULN2003是高耐压、大电流複合电晶体阵列，由七个硅NPN 複合电晶体组成，每一对达林顿都串联一个2.7K 的基极电阻，在5V 的工作电压下它能与TTL 和CMOS 电路直接相连，可以直接处理原先需要标準逻辑缓冲器来处理的数据。
基本介绍
- 中文名：高耐压、大电流複合电晶体
- 外文名：ULN2003
- 工作温度：85
- 类别：电路
产品规格
绝对最大额定值
| 特点 | 符号 | 等级 | 单位 |
|---|---|---|---|
输出电流（最大值） | IOUT | 500 | 毫安 |
工作温度 | Ţ OPR | 85 | 摄氏度 |
工作温度 | Ţ OPR | -40 | 摄氏度 |
储存温度（最大） | Ţ 英镑 | 150 | 摄氏度 |
储存温度（最小值） | Ţ 英镑 | -55 | 摄氏度 |
输出击穿电压 | V CE（SUS） | 50 | V |
电气特性
| 特点 | 条件 | 单位 | ||
|---|---|---|---|---|
直流电流增益（最小值） | Ĥ FE | - | 1000 | - |
V IN（ON）（最大值） | VIN（ON） | - | 24 | V |
V IN（ON）（最小值） | VIN（ON） | - | 2.8 | V |
推荐系统电源电压（最大值） | V IN（推荐） | - | 24 | V |
推荐系统电源电压（最小值） | V IN（推荐） | - | 0 | V |
特点
该电路的特点如下：
ULN2003 的每一对达林顿都串联一个2.7K 的基极电阻,在5V 的工作电压下它能与TTL 和CMOS 电路
直接相连，可以直接处理原先需要标準逻辑缓冲器来处理的数据。
ULN2003 工作电压高，工作电流大，灌电流可达500mA，并且能够在关态时承受50V 的电压，输出还
可以在高负载电流并行运行。
ULN2003 採用DIP—16 或SOP—16 塑胶封装。
方框图
封装外形图ULN2003内部还集成了一个消线圈反电动势的二极体，可用来驱动继电器。它是双列16脚封装,NPN电晶体矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。 ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极体,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。用户输出口的外接负载可根据以上参数估算。採用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。
封装外形图

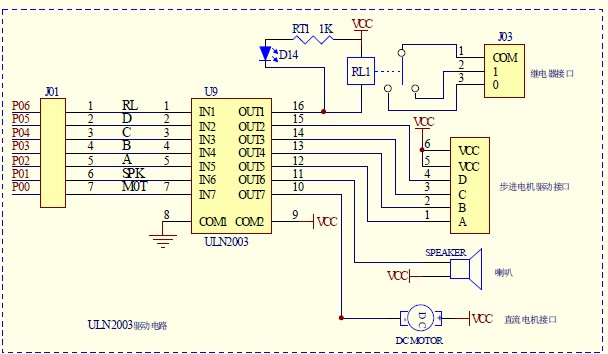

封装外形图ULN2003是一个非门电路，包含7个单元，单独每个单元驱动电流最大可达500mA，9脚可以悬空。
比如1脚输入，16脚输出，你的非感性负载（灯泡、电阻、电容等）接在VCC与16脚之间，不用9脚。
若接感性负载（电机、电感等），在原来的电路基础上把第9脚接到负载的电源正极即可。（不接电路也能工作，不过会有一定几率损坏晶片）
若接感性负载（电机、电感等），在原来的电路基础上把第9脚接到负载的电源正极即可。（不接电路也能工作，不过会有一定几率损坏晶片）
作用
ULN2003是大电流驱动阵列,多用于单片机、智慧型仪表、PLC、数字量输出卡等控制电路中。可直接驱动继电器等负载。

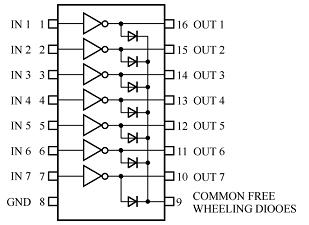

ULN2003晶片引脚图
ULN2003晶片引脚图输入5VTTL电平，输出可达500mA/50V。
ULN2003是高耐压、大电流达林顿系列,由七个硅NPN达林顿管组成。 该电路的特点如下: ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路 直接相连,可以直接处理原先需要标準逻辑缓冲器来处理的数据。
