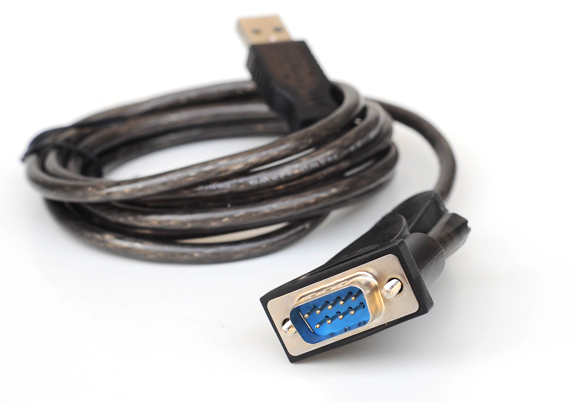

USB转串口

USB转串口

USB转串口

USB转串口即实现计算机USB接口到通用串口之间的转换。为没有串口的计算机提供快速的通道,而且,使用USB转串口设备等于将传统的串口设备变成了即插即用的USB设备。作为套用最广泛的USB接口,每台电脑必不可少的通讯接口之一,它的最大特点是支持热插拨,即插即用。传输速度快。对于大多数工程师来说,开发USB2.0 接口产品主要障碍在于:要面对複杂的USB2.0协定、自己编写USB设备的驱动程式、熟悉单片机的编程。这不仅要求有相当的VC编程经验、还能够编写USB接口的硬体(固件)程式。所以大多数人放弃了自己开发USB产品。为了将複杂的问题简单化,可以使用USB转串口模组。这个模组可以被看作是一个USB2.0协定的转换器,将电脑的USB2.0接口转换为一个透明的并行汇流排,就象单片机汇流排一样。从而几天之内就可以完成USB2.0产品的设计。

基本介绍

  • 中文名:USB转串口
  • 特点:支持热插拨,即插即用
  • 定义:计算机USB接口到通用串口的转换
  • 套用领域:RS232、RS485等

套用领域

现代工控领域最广泛的应该莫过于RS232、RS485、并口接口,发展历史悠久,很多领域都广泛套用的到,比如一些编程爱好者,在使用编程器的时候会用到串口。还有一些机械控制系统,门禁系统,都离不开使用RS232、RS485来通讯。传统的主机板都有这个接口,但由于主机板市场定位不同,很多新主机板并不带串口接口,比如,笔记本就很少再带有这些老式接口。使用USB接口替代其它大部分通讯接口,使得一些主机板在连线RS232串口或者并口通讯时遇到了难点。针对这种情况一些厂商推出了一系列产品,来解决这个问题。

一些常识

如何知道串口号COM ?
在首次安装USB转串口驱动时,其串口号由WINDOWS自动分配(通常从COM2开始分配),安装完成后可在设备管理中点击属性修改串口号。
修改方法:右键点击“我的电脑”,选择“属性”,然后在弹出的“系统属性”对话框中点击“硬体”标籤,点击“设备管理器”。在弹出的设备管理器对话框中点击“连线埠COM和LPT”前面的“+号”,然后右键点击“USB-SERIAL CH340”,选择“属性”,然后再弹出的对话框里选择“连线埠设定”标籤,点击“高级”按钮,然后在弹出的对话框中将会看到在“COM连线埠号”右边有个下拉选择组合框,点击选择想要设定的COM连线埠号,最后依次点击“确定”。

特徵

SMT工艺、小体积嵌入式模组
提供16位或8位数据汇流排
高速USB2.0接口读写速度大于35MB/Sec
提供所有Windows版本驱动程式
提供各种高级语言编程原始码
提供大量单片机控制实例原始码
提供FPGA控制VHDL编程代码
模组尺寸:35×55×10mm

驱动安装指南

一。在在win98、winme、win2000、XP等系统中。先下载相应的驱动程式,只需先双击driver里hidcominst程式,再插上串口线,系统即可自动完成安装。在xp系统下,完成以上步骤后,有时在设备管理器里会出现人机学设备,此时需分别用右键点击此项下的两个选项的属性,选择属性里的驱动程式这一项,选择更新驱动程式这一项,选择:从列表或指定位置安装,单击下一步,选择:不要搜寻,单击下一步,选择:从磁碟安装,再选择浏览,指定驱动盘,打开driver资料夹,在driver里会出现hidcom.INF档案,单击打开,然后单击确定,选择下一步,选择是,此时会出现微软的提示说没有得到微软的数字签证,选择仍然继续,最后单击完成。只要依次更新这两项,即可使用串口线了。
二。在windows7系统中。先下载到win7版本的usb转串口驱动程式之后,再win7系统下安装驱动程式。主要步骤如下面的说明:
第一步:右键单击>以管理员身份运行>安装完这个驱动,安装位置默认不变;
第二步:安装完成后,通过 USB 线和电脑连线起来,此时电脑右下角会显示查找硬体和安装驱动程式,待安装完成之后,再进行如下操作来验证驱动程式安装是否正确;
第三步:右键单击桌面上的“计算机”>属性>在弹出的界面中选择“设备管理器”;
第四步:在设备管理器中能看到“连线埠(COM 和 LPT)”,左键单击这个个。这个不同的电脑可能有所差异,有的可能是 COM3,有的可能是COM4,这个不是统一的。
第五步:右键单击,选择属性,在弹出的对话框中选择“驱动程式”标题栏。如果驱动版本有显示,说明驱动安装成功了。
第六步:通过 STCISP软体我们可以实际操作一下 USB 转串口,因为我的电脑虚拟出的是 COM4,所以在 COM:一栏选择 COM4,这个选项要根据自己电脑虚拟的 COM口来选择。如果驱动没问题,COM 口选择正确的话,使用 STCISP 在下载程式的过程中,可以看到 COM:右侧的灰色圆点会变成绿色圆点。

套用案例

◎携带型USB接口数据採集系统
◎USB逻辑分析仪、USB数字示波器
◎USB接口工业控制产品
◎USB2.0高速图像传输
