USB数据线

USB数据线用于电脑与外部设备的连线和通讯，也可用于手机的充电和与外部的连线。通俗的说，用于传输数据和充电。

基本介绍

中文名：数据线
外文名：USB data cable
套用：接口技术
发明时间：1994

产品介绍

USB是PC领域上套用的最广泛的一种外部汇流排标準，用于规範电脑与外部设备的连线和通讯，USB接口支持设备的即插即用和热插拔功能。随着计算机硬体飞速发展，USB的套用增加了外部设备间数据传输的速度，速度的提高对于用户的最大好处就是意味着用户可以使用到更高效的外部设备，比如用USB 2.0的扫瞄器，扫一张4M的图片只需0.1秒钟左右的时间，工作效率大大提高。

USB的根据不同接口与数据线，支持设备：滑鼠、键盘、印表机、扫瞄器、摄像头、快闪记忆体盘、MP3机、手机、数位相机、移动硬碟、外置光软碟机、USB网卡、ADSL Modem、Cable Modem等电子产品。

接口定义

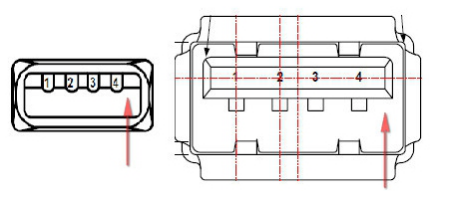

红白绿黑是标準的配线颜色，分别对应1、2、3、4引脚；

四根线分别是 1-电源 2-数据 3-数据 4-电源

一般的排列方式是：红白绿黑从左到右

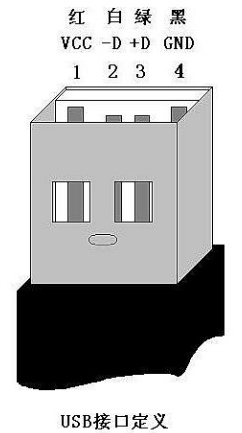

定义：

红色－USB电源标有－VCC、Power、5V、5VSB字样

白色－USB数据线（负）－DATA-、USBD-、PD-、USBDT+

绿色－USB数据线（正）－DATA+、USBD+、PD+、USBDT+

黑色－地线－GND、Ground

USB是一种常用的PC接口，只有4根线，两根电源两根信号，需要注意的是千万不要把正负极弄反了，否则会烧掉USB设备或者电脑的南桥晶片！

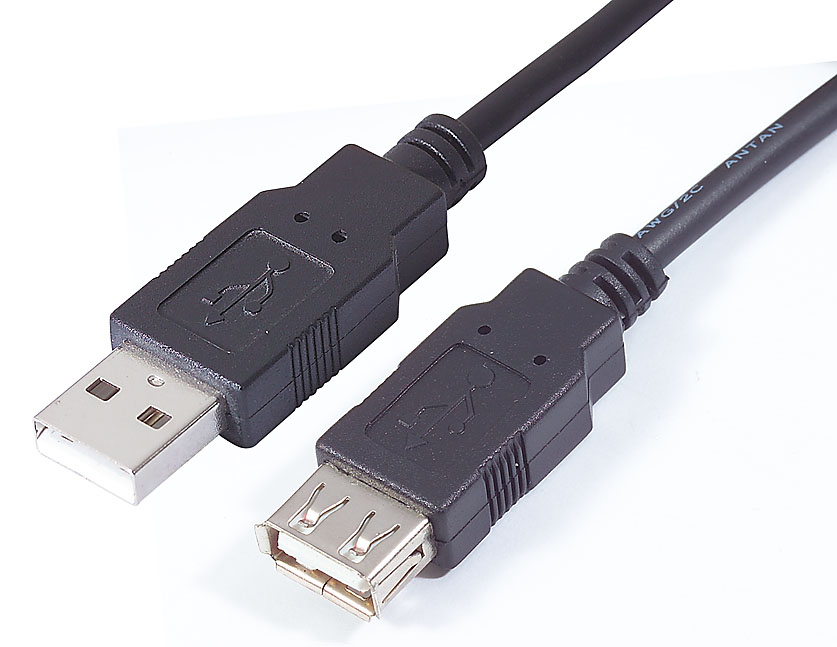

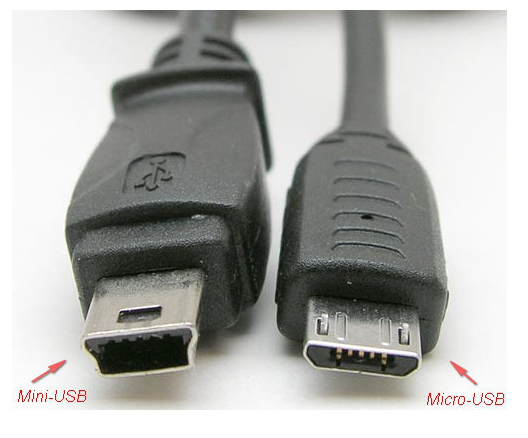

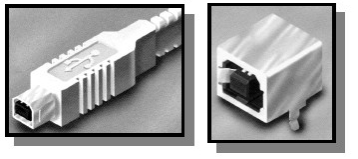

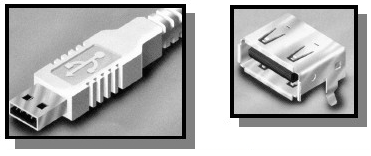

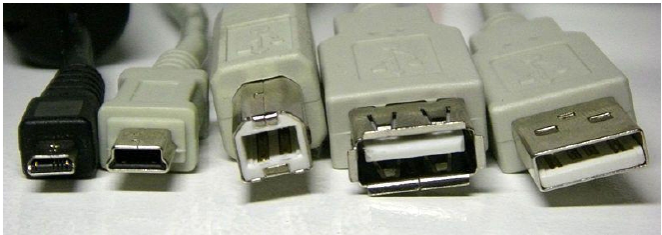

常见USB接口：

从左往右依次为：miniUSB 公口(A 型插头)、miniUSB 公口(B 型插头)、USB 公口(B 型)、USB

母口(A 型插座)、USB 公口(A 型插头)。

规格说明

USB数据线接口spec

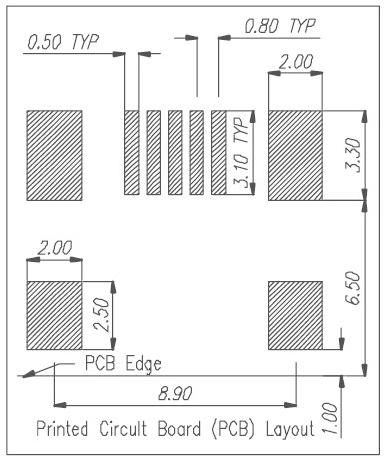

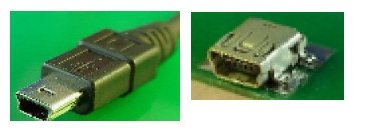

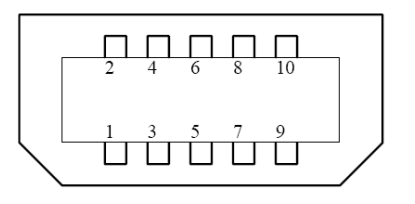

手机端母座採用10pin mini USB连线器，型号为LINKTEK:USBXN-01015-TP0X（也可用其它厂商兼容产品），管脚排列如图1所示（内视）：

USB数据线接口定义：

引脚序号	名称	功能定义
1	悬空	悬空
2	VCHG	充电电压
3	悬空	悬空
4	USB_D－	USB数据－
5	悬空	悬空
6	USB_D+	USB数据+
7	悬空	悬空
8	悬空	悬空
9	悬空	悬空
10	GND	接地

线材要求：

1、PC端接口为标準Stand A接口。

2、USB接口规格尺寸请参考USB2.0协定标準中详细规定。

3、手机端接口为上述10 pin MINI USB接口公头，请选用相匹配的接口。

4、下载线两端分别为手机连线连线埠和PC端 USB连线埠,线长为1米,线径为3.8mm,线材为的标準网织禁止线,线外被及SR为75度阻燃PVC。

分类

普通USB数据线

没有中央控制晶片，必须插上手机电脑才认线，价格便宜。典型型号：三星CDMA系列、D500系列；摩托罗拉E398系列、V3系列；诺基亚DKU－2；NEC N720系列；西门子65系列等等。

带IC USB数据线

带中央控制晶片，普通晶片的型号为2303、2101、3116，不用插手机电脑也会认线，由于一个IC的价格是10多元，因此价格比不带IC的贵一些。带晶片的数据线工作原理就是USB to COM，把USB接口转换成串口在电脑上显示。

典型型号：三星E638系列、D418系列；NEC N610系列；西门子25系列、55系列；索爱手机数据线；松下手机数据线；联想手机数据线等等。

特殊USB数据线

非普通的大众化晶片，专用的特殊型号晶片如：DKU－5、CA－42、DCU－11等等。

注意：大家不要误认为带IC的质量好，不带IC的质量差，实际带不带IC是根据手机的适用型号来的生产。

从厂家来分类

原厂原装；国产品牌；国产无牌。

1、原厂原装：由手机生产厂家直接生产，或提供材料委託某生产厂家代工，上面标有手机的品牌，质量最好，价格最贵。

2、国产品牌：数据线有自己的品牌，另外在包装上印有厂家的地址和电话，比较正规，质量好，价格低，比如鼎力USB数据线数据线。

3、无牌：没有标识厂家和品牌。这类数据线分2类，第一种就是专业出口的数据线，老外不需要贴中国牌子，这种线质量很过关，价格还偏低于国产品牌线，性价比最高；第二种就是杂牌线了，价格很低，质量很差，大家购买可要当心，请选择到比较有信誉的销售商那里去购买。

USB2.0和3.0

USB3.0是由Intel、微软、惠普、德州仪器、NEC、ST-NXP等业界巨头组成的USB3.0推广小组于2008年11月18日宣布已经正式完成并公开发布USB3.0标準。USB3.0标準提供了十倍于USB 2.0的传输速度和更高的节能效率，可广泛用于PC外围设备和消费电子产品。USB3.0接口理论频宽提升至5Gbps，而USB2.0的理论频宽是480Mbps。所有的高速USB2.0设备拿到USB3.0上来都会有更好的表现。

主要区别：

1. USB3.0的数据频宽是USB2.0的十倍，可以达到5Gb/s(480MB/s)，同步传输频宽也能达到384MB/s，这是USB3.0与2.0的主要区别之一;

2. 低功耗(在20MB/s的数据传输量时大约比USB2.0低25%的功耗);

3. USB3.0比2.0更节能，对于暂时处于等待状态的设备，可以使用节电模式;

4. USB3.0可以通过线缆提供更大的功率(2.5W 提升到4.5W);5. USB3.0是向下兼容的，支持USB2.0设备，但USB2.0则不能支持USB3.0。发展趋势

USB线缆不断提高功率意味着人们可以用它给笔记本电脑充电。

英特尔和盟友们正在发展USB电力传输(USB PD)技术。USB 2.0能够传输2.5瓦电力，USB 3.0则是4.5瓦，USB BC线缆能传输7.5瓦电力，而USB PD可以支持10瓦的手机设备，18瓦的平板电脑设备以及绝大多数外设，36瓦的瘦客户端设备，更大型一点的外设，60瓦的笔记本，扩展坞(docking stations)以及100瓦的工作站。

USB PD的出现简化了手机和平板电脑等设备的充电过程。英特尔工程师桑德斯和邓斯坦说：“通过支持平板电脑，笔记本电脑等设备，它使得充电的範围变得更广泛。”
