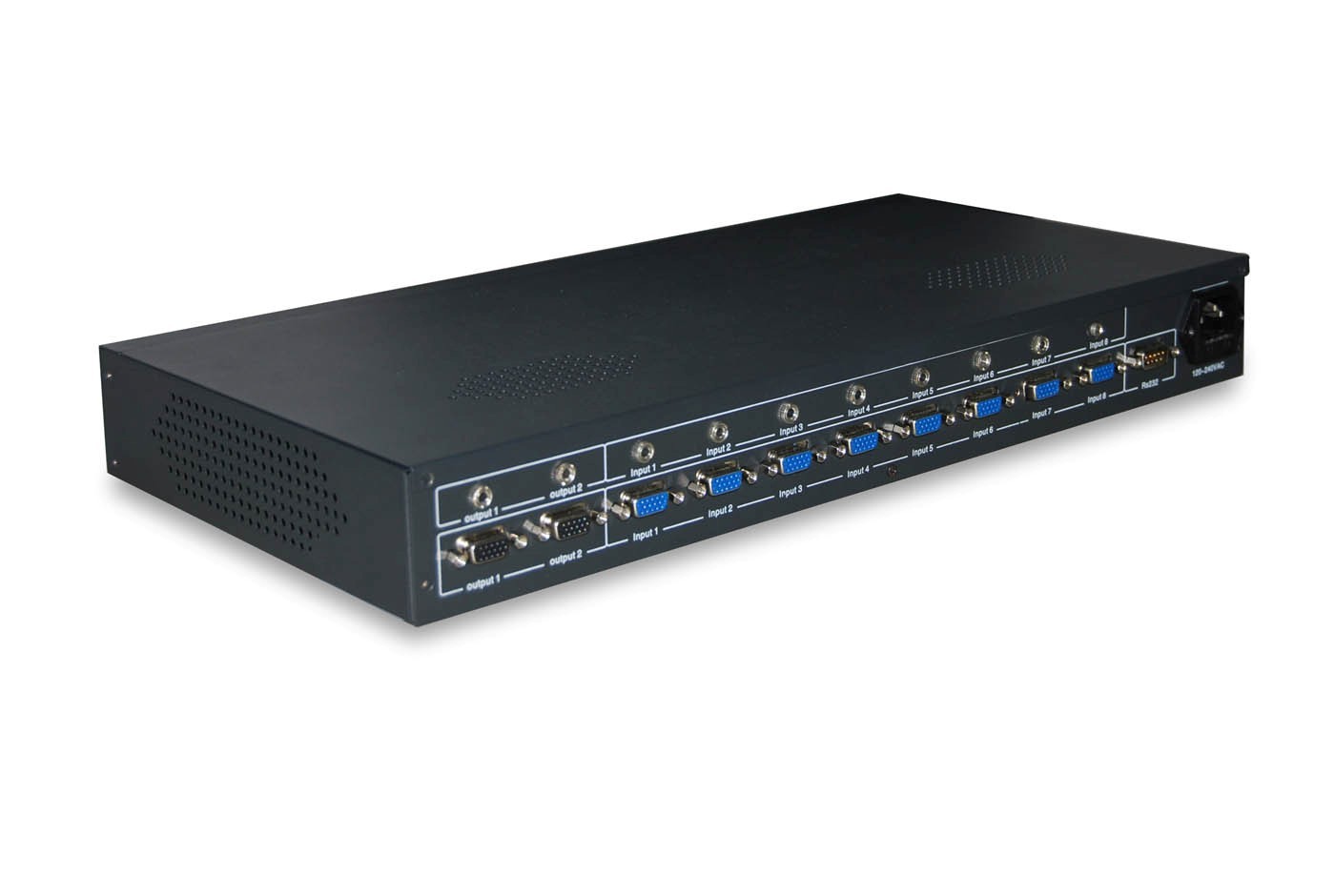

VGA切换器

原理

举例来说：有4台DVD作为信号源但是只有一个电视为显示设备，要怎幺才能在4个DVD上选择信号输出到电视机呢？手动拔线，太麻烦了，这就需要用到一个AV4切1，将4台DVD都输入到AV切换器上，然后从AV切换器输出1路信号到电视，当需要看1号DVD时，直接在切换器上选择1，需要看2号DVD时则在切换器上选择2，以此类推。

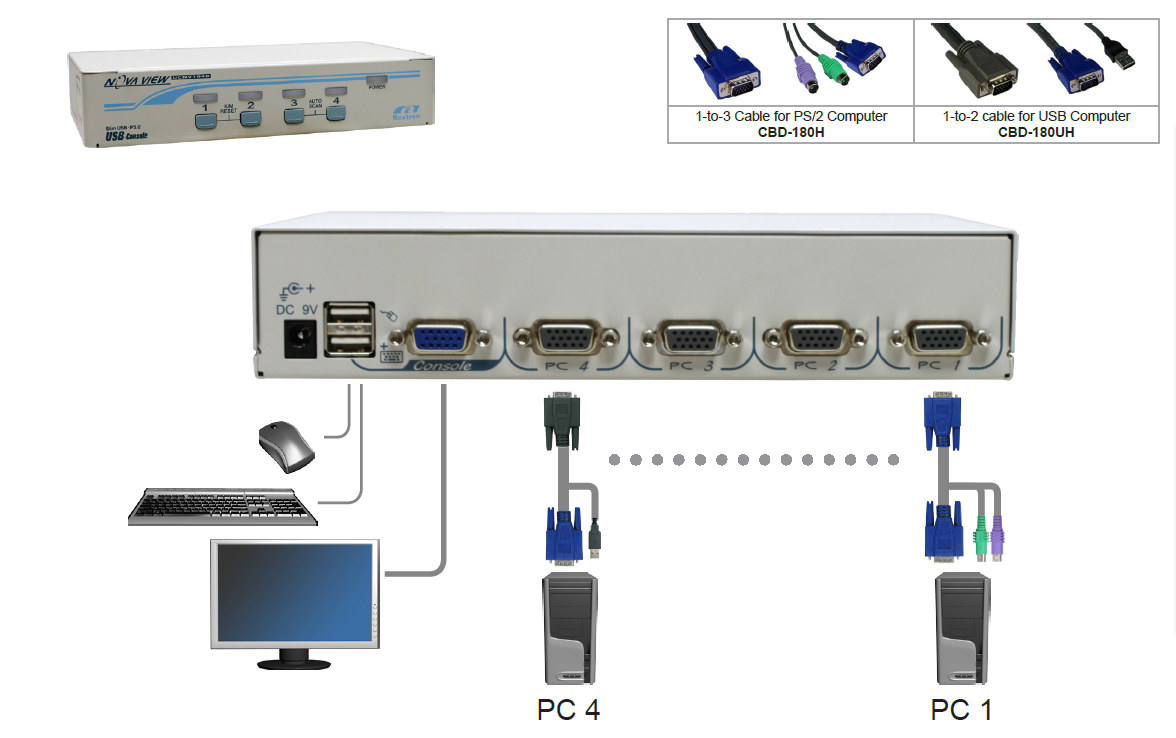

连线方式：

概念

VGA切换器是指将多路VGA计算机显示输入信号通过切换器选择输出其中的某一路信号到一个输出设备，实现在多个信号中选择1路来输出的目的。

特性

1、实现自动增益技术, 带有断电现场保护功能；

2、独立的切换输出；支持视/音频独立控制；

3、自带轮巡功能，可设定轮巡开关、轮巡时间与轮巡通道；

4、最多32个用户自定义的输出通道配置方案，并可对方案进行储存与调用；

5、可以通过矩阵控制伺服器IP位址对切换器进行控制；

6、支持面板控制、遥控控制、串口多种控制方式；

7、面板、遥控器锁定功能；恢复设备出厂设定；

8、前面板LCD状态显示； LCD萤幕保护功能；

9、蜂鸣器开关设定；

10、安装快捷，操作简单。

操作

VGA切换器可以手动来切换，也可以自动切换。手动切换也就是面板控制，通过设备上的按钮对信号进行切换。自动切换需进入设备选单进行设定，可设定通道、时间等。同时也可使用遥控器和控制软体对切换器进行控制。

套用

比如会议室有多个人通过电脑汇报数据，这个数据需要在大萤幕给所有人显示，大萤幕每次只能显示一台电脑的信号，这样就可以通过VGA切换器进行切换，当需要在大萤幕上显示某个电脑时，则在切换器上做出相应的切换就可以了。

例如：公司是做伺服器服务的，每个职员都需要管理4台伺服器，如果每台伺服器都配用显示器，这样的话成本较高，而且管理也不方便。所以我们考虑这4台伺服器共用1个显示器，这样既节约了成本，又可以非常方便的管理几个伺服器。

分类

切换器按类型分为：VGA切换器、RGB切换器、音视频切换器、视频切换器、DVI切换器、HDMI切换器、KVM切换器等。

按行业套用分：监控行业、广电行业、视频会议行业；VGA信号套用，由于VGA信号频宽较宽，而且是有五路信号(R、G、B、H、V)同时传输，因此要求各通道的指标儘可能高，且必须保持一致，应该按照广播级对分量设备的技术要求。

参数

频宽：400MHz(-3dB)满载，0～10MHz@±0.1dB，0～100MHz@±0.6dB
支持解析度：2048×1536；增益：0dB；阻抗：75Ω
亮色度干扰(多通道对一通道串扰)：-55dB@10MHz，-40dB@100MHz
微分相位I/0S：<1.28度，3.58MHz；微分相位误差：0.1度,3.58-4.43MHz
最大传播延时：5nS(±1nS)；频率回响：少于±0.1dB-30MHz；切换速度：≤180ns
视频输入
信号类型：VGA信号；连线器：三排15孔（VGA母头）
信号强度：0.7Vp-p：VGA（电脑信号）；最小电平：0.5Vp-p；最小电平：0.5Vp-p
阻抗：75Ω；回波损耗：-30Db@5MHz
视频输出
信号类型：VGA信号；连线器：三排15孔（VGA母头）；输出电平：2.0Vp-p
阻抗：75Ω；回波损耗：-30Db@5MHz；DC偏差：最大±5mV
同步信号
输入/输出信号类型：TTL；输入电平：0～5.0Vp-p，4.0V；输出电平：TTL:5Vp-p
输入阻抗：510Ω；输出阻抗：75Ω；极性：正或负与输入一致
串接接口：RS232，9针母D型连线器，连线埠2，3，5分别直通
串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控
输入电压：AC100～240V；50/60Hz
