VGA模拟信号传输比较麻烦，首先是将电脑内的数位讯号转换为模拟信号，将信号传送到LCD显示器，而显示器再将该模拟信号转换为数位讯号，形成画面展示在大家面前，正因为如此，中间的信号丢失严重，虽然可以通过软体的方法修复部分画面，但是随着显示器的解析度越高画面就会越模糊。一般模拟信号在超过1280×1024解析度以上的情况下就会出现明显的误差，解析度越高越严重。

VGA视频採集卡是一种採集VGA数据的硬体，就是指它能够在一台显示器上同时显示另外的一台设备的VGA数据，不用再增加额外的设备，从而使图像质量大幅提高。视频採集卡功能只能将VGA信号经过视频转换器变成模拟信号，再通过视频採集卡变成数位讯号，在计算机上显示，这种经过数模转换，模数转换后，VGA信号的损失特别大，图像资料很差。为了解决这个问题，就需要用到VGA採集卡。

採集卡是图像採集部分和图像处理部分的接口。图象经过採样、量化以后转换为数字图象并输入、存储到帧存储器的过程，叫做採集。由于图像信号的传输需要很高的传输速度，通用的传输接口不能满足要求，因此需要採集卡。採集卡还提供数字I/O的功能。

由于图象可直接採集到主机记忆体，图象处理可直接在记忆体中进行，因此图象处理的速度随CPU速度的不断提高而得到提高，因而使得对主机记忆体的图象进行并行实时处理成为可能。当採集卡的信号输入速率较高时，需要考虑图像採集卡与图像处理系统之间的频宽问题。

视频採集卡-音视频VGA採集卡

基本参数

作业系统：win2000/winXP/win2003/ Vista/windows 7/windows 2008/windows 8

尺寸：106mm x 72mm，

採样频率: 8/16/22.05/32/44.1 KHz

採样精度: 24 bit

信噪比: >= 85 db

声道数:2 Channel

VGA视频採集卡工作原理是由RGB模拟信号经过A/D採样后转换为数位讯号，通过FPGA写入SDRAM作为快取，再经FPGA从SDRAM中将採集压缩的数据读出通过PCI汇流排传输到上位机，由上位机对数据进行传输等处理。T200AE 对VGA信号实时进行採集支持声音的同步录製，显示画面可以任意拉伸或全萤幕，录製后格式为avi，保证适应各类播放器播放，录製后期可以进行非线编，删除或添加相关内容，显示画面颜色和清晰度可调，录製帧率和码率可调。

经过高速PCI汇流排能够直接採集图象到VGA显存或主机系统记忆体，此外不仅可以使图象直接採集到VGA，实现单屏工作方式，而且可以利用PC机记忆体的可扩展性，实现所需数量的序列图象逐帧连续採集，进行序列图象处理分析。如果将一台PC机VGA数据在另一台PC上显示以及採集VGA信号，传统的方法是将VGA信号通过视频转换器VGA—VIDEO变成视频信号,再通过视频採集卡在另一台PC机上显示採集。

视频採集就是将视频源的模拟信号通过处理转变成数位讯号(即0和1)，并将这些数字信息存储在电脑硬碟上的过程。这种模拟/数字转变是通过视频採集卡上的採集晶片进行的。首先PC机发一个开始採集命令并等中断，然后VGA採集卡会探测场同步开始，然后启动採集一张图片(根据行场消隐及大小)，採集结束后通过PCI中断通知pc机，而PC机收到些中断后，马上启动DMA读取VGA採集卡的数据(只需要準备好记忆体地址和所读大小即可)，读取完毕即完成一次採集。由视频採集晶片将模拟信号转换成数位讯号，然后传至板卡自带的临时存储器中，再由卡上自带视频压缩晶片执行压缩算法，将庞大的视频信号压缩变小，最后这些压缩后的直接或通过PCI桥晶片进入PCI，存储到硬碟。

1、支持一机多卡，採用最高档次的VGA採集晶片;

2、支持VGA 显示模式：640x480, 800x600, 1024x768, 1152x864, 1280x720, 1280x800, 1280x960,1280x1024, 1440x900, 1600x1200, 1680x1050, 1920x1080, 1920x1440;

3、PCI-E 1x接口，单卡实现同时採集1路VGA信号，2路视频信号，1路音频信号;

4、支持所有视频採集、编辑、直播软体，兼容成熟电脑硬体;

5、不占用主机CPU的传输方式：採用高效Master DMA模式，图像採集过程不占用机器CPU。

1.画面大小可高质量缩放。

2.自动去除VGA黑边。

3.模拟视频去隔行功能。

4.完全支持DIRECT SHOW 。

5.WDM标準驱动。提供二次开发SDK。

6.多种输出格式：RGB565，RGB24，RGB32， YUY2， UYVY。

音视频VGA採集卡採集卡使用PCI-E 1x接口，有高效率的视频採集能力，高性能模拟视频前端滤波处理能力、高精度的音频採样能力，提升视音频採集的清晰度。T200AE音视频VGA採集卡可以随音切换画面，可支持一机多卡，卡上不但提供一路VGA信号，同时也具有两路视频和一路音频信号输入，T200AE音视频VGA信号採集卡是一款高压缩比、高清晰度、质量稳定的採集卡。

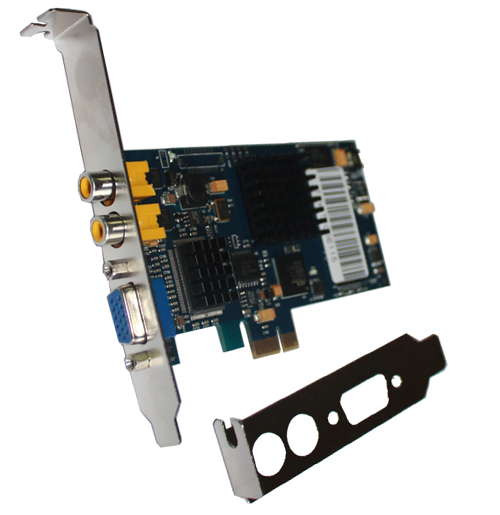

VGA视频採集卡图片

1、PCI-E1X接口，频宽是PCI接口的两倍以上，256MB/64bit DDR2记忆体晶片作为图像快取，频宽2GB/s，高效Master DMA模式，图像採集过程不占用机器CPU

2、自动检测VGA解析度，能够很好的适应常见的4:3屏或宽屏显示解析度、刷新率，并能自动将画面调整到最清晰的程度，逐行採集1920 x 1440 x60HZ的VGA信号，採集VGA信号解析度可达逐行高清效果(1920×1080P)。

3、採用通用的DirectShow驱动架构，高效率的视频採集能力，可任意组合输入信号，录播软体可支持任意6路信号输入，支持所有视频採集、编辑、直播软体，兼容成熟电脑硬体。

随着VGA视频採集卡的广泛套用，如何选择VGA产品也成为大家关注的问题，因为VGA视频採集卡属于较高端的专业产品，接触的人很少，所以在产品选择上就存在诸多困难，使得用户不知道如何选择，下面就从几个方面简单的阐述一下VGA採集卡的选择。

在选择VGA视频採集卡产品之前，我们首先需要了解一下生产厂家的大概情况，比如该企业是不是自己研发的产品，有没有持久的供货能力，为什幺要这幺说呢，关键问题在于VGA视频採集卡的研发难度、科技含量都是比较高的，客户在套用过程中也会存在一些专业的套用问题需要生产厂家协助解决，这种特性就决定了必须有很好的技术服务来做保障、必须有快速準确解决问题的能力，这样就必须要求该卡最好是自主研发的，以保障客户的正常使用。

① 图像质量，这个比较简单，厂家自己发一个针对该产品的评测说明或者抓一张图片就可以，如果距採集卡生产公司比较近或在同一城市，客户可以自己去或者厂家上门测试。

② 採集卡点频，这个在产品简介上可以看到，值越高採集的解析度和帧率就会越高。採集卡的性能就会越好。

③ 软体操作的难易程度，市面上有很多卡调试起来非常麻烦，因为很多用户是初次使用，并常在在项目现场调试，造成了很多不必要的麻烦，耽搁延误项目，造成不小损失。市面上大部分VGA视频採集卡介绍是完全自动匹配，只要装上驱动基本不需要任何操作就可以正常显示，但实际上是做不到的，请用户在选择时注意分别。

④ 开发包以及兼容性要好，支持使用微软提供DirectShow /VFW接口，也可提供基于VC、VB、Delphi等的二次开发包演示程式和原始码。

这一点是非常重要的，作为每个消费者想买到物美价廉的产品，但是VGA视频採集卡真不是那幺回事，整个价格还是比一般的採集卡略高，具体从以下几个方面来分析。

①板卡的製作材料及工艺，如果用很差的PCB板以及较差的器件，很容易会把成本降下来，但是会造成板卡不稳定，使用过程中问题较多，给项目带来隐患。

② 我们会发现有些卡卖的比较便宜，究其原因，该卡基本上不是自主研发的，先从别的厂家大批採购，为了儘快回收资金，低价出售，这样就会造成售后严重跟不上，缺少技术支持，但不能真正代表VGA视频採集卡的价格很低。

③ 硬体减配，在不影响基本性能的器件能取就取，没有板载快取，使VGA视频採集卡的性能进一步降低，如果严格按照硬体稳定的设计进行，VGA视频採集卡的造价不会太低。

④ 软体做的很不好用，功能单一，调试困难，因为这种产品的研发是需要时间和经验的，有些初次研发者，虽然製作出来硬体看起来很像，但真正的性能上却失之毫釐差之千里。如果要达到一定水平，也需费时费力。

⑤ 硬体不兼容集成显示卡採集、DVI不是真正的数字架构，只是在卡上做了简单的接口转换，双路卡不是真正的双路採集，只是进行简单的单路複製，解析度不能单独调整等等问题。如果要真正做到这些技术指标，都要付出较大成本。

所以，只要是真正想把VGA视频採集卡做好的，从研发难度、成本上来讲是不可能太低的，我们在选择的时候一定要比较性价比，而不是纯粹的谈论价格高或者价格低来决定购买。

VGA视频採集卡，在调试过程中肯定会存在一些问题，那幺能不能第一时间，快速準确的为客户解决问题是很重要的，所以这个也是判断卡性能的一个很重要的因素。

1 路VGA採集视频採集效果：1600x1200，85Hz，RGB24，30fps;

最大解析度：1920x1440;

最大输入频宽：230MHz;

智慧型自动检测VGA 输入解析度，自动去除VGA 採集画面黑边;

支持板上Firmware升级。

2 路视频採集，最大解析度：PAL: 720x576 25fps，NTSC:720x480 30fps;

低照度环境自动适应;

高对比度、优秀的色彩饱和度成像质量;

画面纯净，噪点少。

所支持的VGA画面包括VGA～UXGA的所有解析度和刷新率

VGA信号实时进行採集-对RGB信号进行实时採样，能够满足每秒25帧以上的实时採集压缩

示画面可以任意拉伸或全萤幕

录製后格式为avi，保证适应各类播放器播放

录製后期可以进行非线编，删除或添加相关内容

显示画面颜色和清晰度可调，录製帧率和码率可调

◆系统----windows xp SP3

◆CPU----Intel® Pentium® Dual E2180 @ 2.00GHz

◆记忆体----2.01GHz,0.99GB

1、高採集频宽，採用最高档次的VGA採集晶片;

2、高存储频宽，採用256MB/64bit DDR2 记忆体晶片作为图像快取，频宽高达2GB/s

3、高传输频宽，採用PCI-E1X接口，频宽是PCI接口的两倍以上。

4、超小主体外观尺寸：106mm x 72mm 只是市面普通採集卡的1/2

5、一个PCI-E插槽!一路高清逐行VGA信号 + 二路D1视频信号 + 一路音频信号

6、可以任意组合输入信号，录播软体可支持任意6路信号输入;

套用到网路直播，录播系统，VOD点播，远程教育培训，安全监视、交通收费、图像採集以及其它多种图像採集处理分析。

1、电脑主机信号採集;

2、教育、医疗、内窥镜、雷达信号採集

3、大萤幕，电子白板，电视墙行业套用(扩充多种其他主机信号在本机显示);

4、工控机、嵌入式设备

5、视频会议，远程教育培训
