VGA（Video Graphics Array）即视频图形阵列，是IBM在1987年随PS/2机（PS/2 原是“Personal System 2”的意思，“个人系统2”，是IBM公司在1987年推出的一种个人电脑。PS/2电脑上使用的键盘滑鼠接口就是现在的PS/2接口。因为标準不开放，PS/2电脑在市场中失败了。只有PS/2接口一直沿用到今天。）一起推出的使用模拟信号的一种视频传输标準，在当时具有解析度高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的套用。这个标準对于现今的个人电脑市场已经十分过时。即使如此，VGA仍然是最多製造商所共同支持的一个标準，个人电脑在载入自己的独特驱动程式之前，都必须支持VGA的标準。例如，微软Windows系列产品的开机画面仍然使用VGA显示模式，这也说明其在显示标準中的重要性和兼容性。

VGA最早指的是显示器640X480这种显示模式。

VGA接口

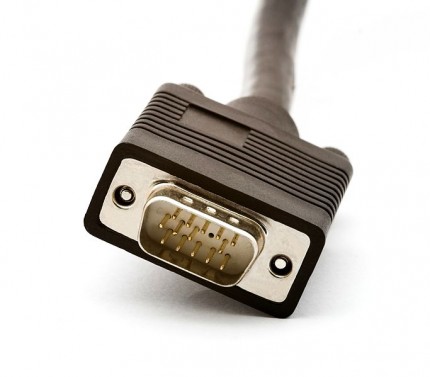

VGA公插头(通常位于显示器侧)

VGA技术的套用还主要基于VGA显示卡的计算机、笔记本等设备，而在一些既要求显示彩色高解析度图像又没有必要使用计算机的设备上，VGA技术的套用却很少见到。本文对嵌入式VGA显示的实现方法进行了研究。基于这种设计方法的嵌入式VGA显示系统，可以在不使用VGA显示卡和计算机的情况下，实现VGA图像的显示和控制。系统具有成本低、结构简单、套用灵活的优点，可广泛套用于超市、车站、飞机场等公共场所的广告宣传和提示信息显示，也可套用于工厂车间生产过程中的操作信息显示，还能以多媒体形式套用于日常生活 .

VGA转AV

VGA转DVI

VGA转HDMI

VGA转分量

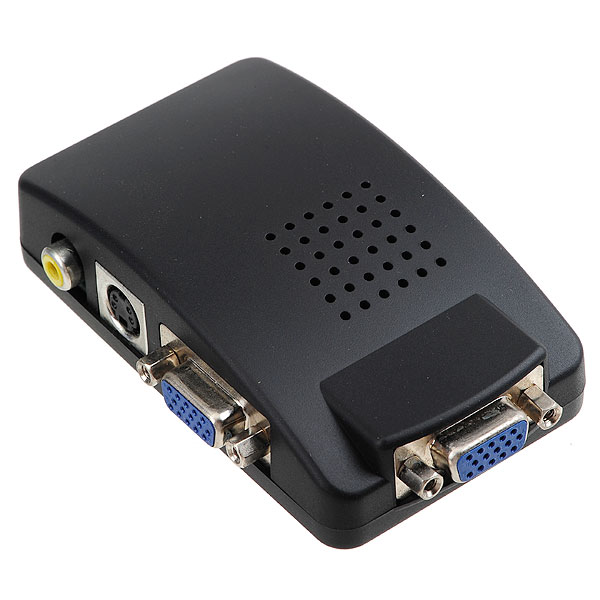

VGA转AV是一款携带型的多媒体视频转换器(VGA-TV),它可以将电脑输出的信号转换为电视可以接受的信号,解析度高达1280x1024@85Hz，提供超强的功能如触键面板、视频转换、独立的水平/垂直位置调整、电脑电视同步显示等。它採用USB口或键盘口供电，即插即用安装简易,结构精巧简洁，携带方便。优越的影像处理技术与品质更使其成为您简报演示、教育训练、产品展示及游戏娱乐的头号利器。

影像更清晰，字元更稳定

先进的屏显选单，方便调节。（可调整亮度、对比度、色饱和度等）

刷新的频率高。（1280x1024解析度/刷新率85Hz）

无需频装软体，兼容所有作业系统

可调节NTSC、PAL、PAL-M、PAL-N和SECAM制式

支持VGA解析度 640x480,800x600,1024x768,1280x1024显示模式

支持複合视频、S端子视频输出

支持位置调节、放大2倍

显示器和电视机同时显示

尺寸：100mm X 60mm X 26mm

多媒体教学、互动式培训、商业简报、视频会议系统、家庭游戏娱乐、证券行情公布、保龄球馆计分屏、婚纱录像带製作等。

商业会议简报： 搭配电视或投影机，让每个角落的观众都清晰可见。

小型简报会议： 以笔记本型电脑、VGA转AV转换器，随时随地都可作简报、演示,运用电视或投影机, 不但免关灯，会议明亮有效率，操作设备，会议记录，阅读资料都很方便

学校多媒体教学： 用VGA转AV转换器，只要利用电视就能做多媒体教学，可用录像机、电视、电脑多种教材同步切换，教学生动有趣，上课免关灯，不必暂停教学。

录製软体教学带： 用高解析度的VGA转AV转换器，将软体操作过程，加上声音，用 录像机转录下来，教学过程可以带回家复录，教学更省力。

游戏娱乐： 只要用VGA转AV转换器，通过电视或投影机，就可以享受更刺激的大萤幕快感，也可以与您的家人一起享受大萤幕DVD电影。

商店促销影带製作： 只要在商店放一台电视机，在电脑上使用简报软体，用电视同步播放广告演示，推销效果尽现眼前。

与IBM PC兼容之桌上型或笔记型个人计算机或MAC计算机。

支持PAL或NTSC影像标準之电视或录放机，具有AV(複合)视频输入、S-Video输入端子、RGB输入端子或SCART 输入端子。

VGA转DVI转换器的DVI是指模拟信号的DVI，因DVI信号有数位讯号与模拟信号的区别，而VGA信号也是模拟信号，同一信号定义之间才能实现转换，所以VGA模拟信号只能转DVI的模拟信号，DVI模拟信号接口大致有：DVI（24+5）、DVI（18+5）、DVI（12+5）等厂家定义为模拟的接口。

VGA转DVI转换器套用于已有VGA接口的显示设备连线到显示卡接口为DVI的计算机上。简单化的描述是：您的显示设备（如显示器、等离子电视）的接口是标準VGA，而您的计算机显示信号输出口则是模拟DVI接口，点对点间的连线埠不能对应自然不能连线。此种情况下就需要用VGA转DVI转换器来实现两者之间的转换并连线。

1、 视频接口转换,把输入的VGA信号转成数字DVI输出。

2、 输入信号格式是VGA模拟信号(D-Sub15接口)

3、 输出信号格式是数字DVI-D（25针接口）。

4、 自动检测输入的图表分辨，并调整最合适的输出图形解析度

5、 DVI输出可以无损精细的显示图形文字，使用于数字显示，任何带DVI接口。

的显示设备

视频输入接口: VGA /RGBHV

视频输出接口: DVI-D

转换 VGA转DVI

控制 自动检测解析度

数据接口 VGA输入/DVI-D输出

供电DC 5V

尺寸 （97mm）长×（70mm）宽×（24mm）高

产品说明

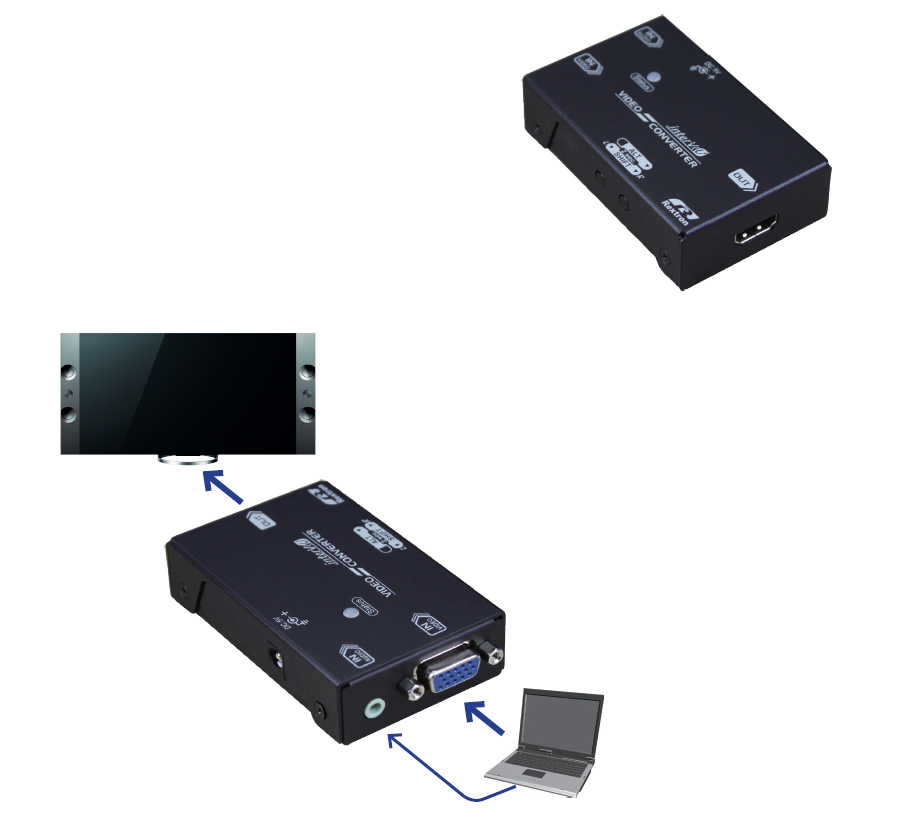

VGA转HDMI将PC机的VGA信号和AUDIO信号转换成为高清格式的HDMI信号输出。可以使显示卡的VGA输出通过本转换器转换后连线全高清（1080P）的大萤幕电视机。本转换器在处理VGA信号时，没有经过Scaler处理，该转换器对信号只做格式变换，不对输入信号进行缩小、放大等技术处理，最高支持1080P或1920X1080，输入与输出一致。支持所有VGA标準输出解析度、兼容性好

输入输出接口及说明

1：视频输入接口——VGA

VGA输入格式：640*480@60Hz、800*600@60Hz、1024*768@60Hz、1280*720@60Hz、1280*768@60Hz、1280*800@60Hz、1280*1024@60Hz、

1360*768@60Hz、1600*1200@60Hz、1920*1080@60Hz、1920*1200@60Hz

2：音频输入接口——3.5mm

模拟音频输入(L、R)

3：视频输出接口——HDMI

HDMI输出格式：720P,1080I,1080P HDMI版本----- 1080P/1.3

功能简介

1.支持视频输入：VGA模拟信号

2.支持音频输入：R/L模拟信号

3.支持解析度：800*600,1024*768,1280*720,1280*1024,1920*1080

4.信号标準：最大传输速率5.1Gbps、输入视频信号0.5~1.5Volts p-p

5.最大工作电流600mA

6.工作温度範围(-15 to +55℃)

VGA转色差分量YPbPr视频转换器是一款可以将VGA信号转成YPBPR色差分量信号的视频转换器，其採用最新数位技术开发的新一代产品，支持VGA信号输入，PC信号输入，色差分量输出，VGA信号输入，并且带有音频信号同步输入输出接口。具有多种高清影像画质提升功能、强大的反锯齿显示最佳化和平滑处理技术，能创造出高清晰度影像效果。具有运动自适应逐行处理、数字缩放和行场频变化功能，色差分量信号输出支持带有高清接口的电视或其他多媒体设备，可以兼容目前市场上所有的显示设备，如高清平板电视等等。

1、 一路VGA输入、一路Audio输入。

2、 一路VGA输出、一路YpbPr输出、两路Audio输入。

3、 DC5V/1A外置电源。

4、 VGA输入解析度支持：640x480@60/75Hz、800x600@60/75Hz、1024x768@60/75Hz、1280x800@60Hz、1280x1024@60Hz。

5、 YPbPr输出可设定为：480p、720p、1080i。

6、 转换器输出色差信号工作模式可调。

7、 功耗：3W。

1、将VGA信号通过转换晶片,无损转变为标準高清色差分量输出模式，并且能同时输出VGA信号

2、一路VGA输入,3.5mm接口的音频输入

3、一路YPbPr色差输出，3.5mm接口的音频输出

4、一键式切换,傻瓜式超作,方便快捷

1、VGA转色差随插即用，无需安装任何软体，使用方便;

2、支援PC电脑，笔记本，摄像机等VGA信号设备的输出;

3、色差输出支援：480p、720p、1080i。

4、 VGA输入解析度支持：640x480@60/75Hz、800x600@60/75Hz、1024x768@60/75Hz、1280x800@60Hz、1280x1024@60Hz等;

5、提供VGA同步输出，可直接连线PC VGA输出，并可通过按键自由切换;

6、支持亮度,色度,对比度调节功能,可简单方便自由切换解析度;
