为了解决VGA信号较长距离的传输时，发生的图像重影，颜色失真等问题，是专为网路平板显示及大萤幕幕墙显示广告工程、工业自动化控制、医疗设备、安防监控、多媒体教学等显示系统工程中高质量VGA视频信号长距离传输的需求而专业设计的集VGA信号转换、分配、驱动、接收和还原功能为一身的信号传输系统。它可以将VGA信号通过非禁止五类网线上平衡传输，以增强对共模噪声及干扰信号的抑制，同时大幅度地节约线材成本并简化了工程布线。採用专利技术将H和V信号编码至RGB信号上加重处理后传送，仅利用CAT-5电缆的三对双绞线完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信号的平衡编解码，并採用远距离高频补偿加重处理，频宽高达350MHz。使XGA（最高1600*900/60Hz）的传输距离达到300米，以满足大型工程投影机、显示器、TFT-LCD TV、PDP信号传输的需要。由于整个传输系统採用了加权零值拆分的平衡传输的专利技术，因此双绞线在传输信号时不会对外造成EMI的干扰。可通过设定拨码开关来调整传输距离的远近。

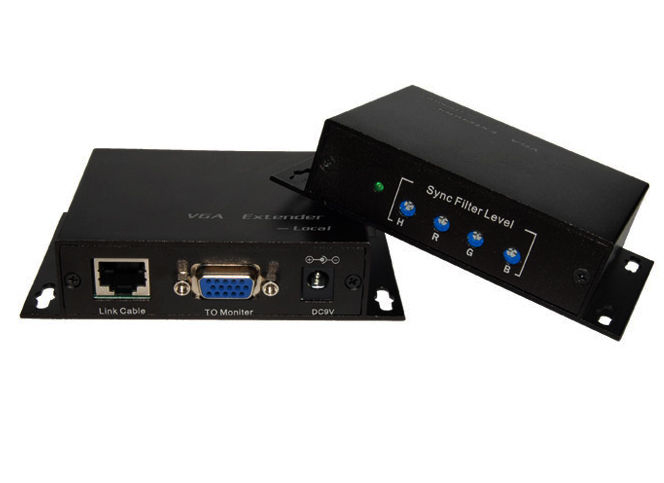

VGA音视频双绞线传输器

VGA端子也叫D-Sub接口。VGA接口是一种D型接口，上面共有15针，分成三排，每排五个。VGA接口是显示卡上套用最为广泛的接口类型，绝大多数的显示卡都带有此种接口。影碟机拥有VGA接口就可以方便的和计算机的显示器连线，用计算机的显示器显示图像。

VGA接口传输的仍然是模拟信号，对于以数字方式生成的显示图像信息，通过数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D(模拟/数字)转换器，将模拟信号转变为数位讯号。在经过D/A和A/D2次转换后，不可避免地造成了一些图像细节的损失。VGA接口套用于CRT显示器无可厚非，但用于数位电视之类的显示设备，则转换过程的图像损失会使显示效果略微下降。

多功能电化教室中连线中控主机与投影机之间；

计算机与大型led萤幕之间；

捷运或列车、汽车车厢广告屏；等等套用。

★不需任何软体安装、即插即用

★不需伺服器、交换机、路由器、HUB及终端工作站组网

★不需IP占用和设定、无防火墙、无TCP/IP协定及网路维护！

★点对点实时高保真视频同步传输

★採用廉价的非禁止双绞线传输高清VGA视频

★产品尺寸：124.5mm*66mm

★输入接口：HDI5PIN (VGA母头)

★输出接口：HDI5PIN (VGA母头)

★频宽：300MHz(-3dB)满载

0-130MHz+3dB到-3dB

★输入电平範围：0.5-2.0V p-p

★输入电平误差：小于3mV

★输入阻抗：75Ω

★输出阻抗：75Ω

★信噪比：60dB

★接口类型：HDB15，RJ45

★视频规格：VGA, SVGA, XGA, SXGA, UXGA, LCD

★网线规格：CAT5, CAT5E, CAT6UTP电缆

★最大传输距离：300m

五、接收端信号补偿调整方法

如果第一组的R补偿第一位拨下，则其他两组也把第一位拨下；

Utp线缆长度

（米） 三组拨码开关状态

R1,G1,B R2,G2,B2 R3,G3,B3 R4,G4,B4

0-75 开 关 关 关

75-150 关 开 关 关

150-225 关 关 开 关

225-300 关 关 关 开

1 . 拨码开关向下拨为开。

2 . 根据线缆情况不同，您可能需要根据图像亮度调整这3组补偿开关，使得图像最佳为止。

VGA双绞线传输器支持的解析度和刷新频率刷新频率

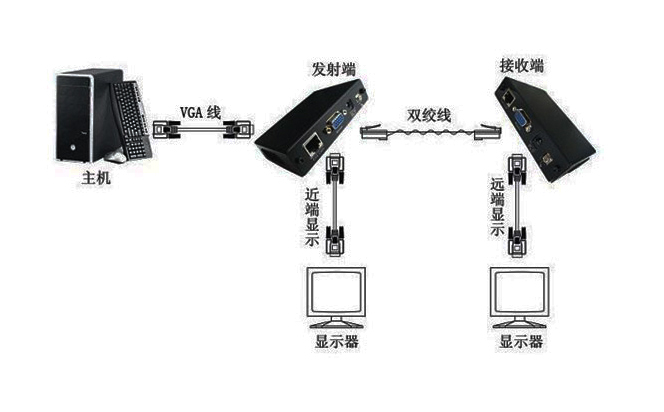

VGA音视频传输器连线方式

注：由于不同的显示器所支持的解析度和刷新频率略有不同，请按照实际的显示效果调整解析度和刷新率，达到显示的最佳效果为準！
