随着高清时代的来临，很多行业已经不再满足于传统视频信号的採集压缩和传输，对VGA信号的实时清晰採集成为普遍需求。例如，学校对于电脑画面的採集和直播录製、军队对于雷达信号以及作战场景的实时录製、机场对于安检过程的存储、银行和保险业对于工作人员操作过程的录製存储等等。

VGA(Video Graphics Array)接口，也叫D-Sub接口。虽然液晶显示器可以直接接收数位讯号，但很多低端产品为了与VGA接口显示卡相匹配，因而採用VGA接口。

VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。VGA接口是显示卡上套用最为广泛的接口类型，多数的显示卡都带有此种接口。有些不带VGA接口而带有DVI(Digital Visual Interface数字视频接口)接口的显示卡，也可以通过一个简单的转接头将DVI接口转成VGA接口，通常没有VGA接口的显示卡会附赠这样的转接头。

VGA接口传输的仍然是模拟信号，对于以数字方式生成的显示图像信息，通过数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D(模拟/数字)转换器，将模拟信号转变为数位讯号。

VGA视频採集卡，将VGA信号通过视频转换器VGA—VIDEO变成视频信号，再通过视频採集卡在另一台PC机上显示採集。在经过D/A和A/D2次转换后，不可避免地造成了一些图像细节的损失。VGA接口套用于CRT显示器无可厚非，但用于数位电视之类的显示设备，则转换过程的图像损失会使显示效果略微下降。再通过视频採集卡在另一台PC机上显示採集。这样VGA信号经过视频转换器变成模拟信号，再通过视频採集卡变成数位讯号，在计算机上显示，这种经过数模转换，模数转换后，VGA信号的损失特别大，图像资料很差。

VGA(Video Graphics Array)高清採集卡使用了最先进的VGA图像採集压缩模组。模组可採集高速的RGB图像信号，并利用高效的JPEG数字图像压缩技术， 作为最新的广播级视频採集卡，单卡实现同时採集1路VGA信号，2路视频信号，1路音频信号，提供了高质量的音频效果，真正做到音视频信号的同步採集，完全实时。

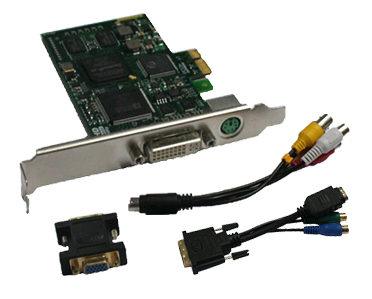

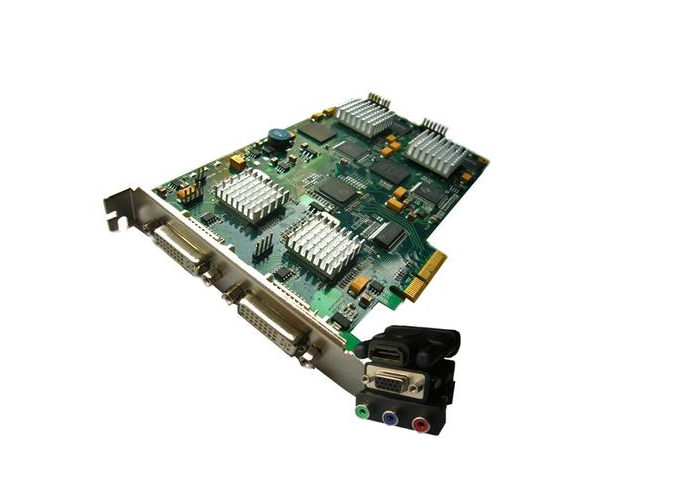

VGA高清採集卡

通过FPGA写入SDRAM作为快取，再经FPGA从SDRAM中将採集压缩的数据读出通过PCI汇流排传输到上位机，由上位机对数据进行传输等处理。 对VGA信号实时进行採集支持声音的同步录製，显示画面可以任意拉伸或全萤幕，录製后格式为avi，保证适应各类播放器播放，录製后期可以进行非线编，删除或添加相关内容，显示画面颜色和清晰度可调，录製帧率和码率可调。

VGA高清採集卡能直接採集VGA信号,可以把输入的VGA视频信号实时採集压缩,并能立即在一台显示器上同时显示另外一台甚至多台设备的VGA数据,不用增加额外的设备。不同于PCI採集卡，不用担心CPU消耗过度问题，不用担心音视频信号不同步，不必担心信号採集效果、速度、质量，也不用担心起信号採集卡的兼容性、扩展性，最新的广播级视频採集卡，单卡实现同时採集1路VGA信号，2路视频信号，1路音频信号，音视频信号的同步，实时採集。支持所有视频採集、编辑、直播软体。

视频採集卡类别：视频採集卡/VGA採集卡/VGA信号採集卡/T200AE 音视频VGA信号採集卡

作业系统：win2000/winXP/win2003/ Vista/windows 7/windows 2008

尺寸：106mm x 72mm，

採样频率: 8/16/22.05/32/44.1 KHz

採样精度: 24 bit

信噪比: >= 85 db

声道数:2 Channel

接口类型：PCI-E 1x接口

输入通道：2 路 CVBS Video，1 路 VGA

视频输入格式：WM9, Real, MPEG4

视频输出格式：支持DIRECT SHOW ，更支持RGB565，RGB24，RGB32， YUY2， UYVY

视频输出接口：一路VGA, YUV422和RGB

板载记忆体：256MB;DDR2/64bit/133MHz

CVBS 输入标準：PAL/NTSC

CVBS 採集最大格式：PAL: 720x576 25fps,UYVY 色彩格式;NTSC:720x480 30fps,UYVY 色彩格式

VGA 採集格式：RGB 16/24/32 YUY2

VGA 最大输入频宽：230MHz

VGA 扫描模式：逐行扫描模式

支持标準的DIRECT SHOW API进行开发，

支持DIRECT SHOW ，WDM标準驱动。

採用通用的DirectShow驱动架构

高性能的DMA技术，提供高效率的Overlay功能

採集NTSC:720x480 30f的无压缩图像，而不占用CPU资源

完全支持 Directshow架构的软体开发

支持单机多路长时间运行

支持多制式包括：PAL、NTSC

亮度、对比度、色度及灰度实时可调

支持一卡四路 ，支持64位PCI-E

高性能的音频採集功能，256MB/64bit DDR2 记忆体晶片

可逐行採集1920 x 1440 x60HZ的VGA信号

1、VGA信号採集卡採用PCI-E1X接口。单卡实现同时採集1路VGA信号，2路视频信号，1路音频信号。频宽是PCI接口的两倍以上，256MB/64bit DDR2 记忆体晶片作为图像快取，频宽2GB/s，高效Master DMA模式，图像採集过程不占用机器CPU。

2、VGA信号採集卡可自动检测VGA解析度。

3、VGA信号採集卡逐行採集1920 x 1440 x60HZ的VGA信号，採集VGA信号解析度可达逐行高清效果(1920×1080P)。

4、高效率的视频採集能力，可任意组合输入信号，录播软体可支持任意6路信号输入，支持所有视频信号採集、编辑、直播软体，兼容成熟电脑硬体。

5、VGA信号採集卡是一款高压缩比、高清晰度、质量稳定的信号採集卡。高精度VGA信号採集卡高清晰度、高品质、高压缩比、高清晰度、质量稳定的图像的音视频VGA信号採集卡。

6、VGA信号採集卡有高效率的视频信号採集能力，高性能模拟视频前端信号滤波处理能力、高精度的音频信号採样能力，提升视音频信号採集的清晰度。

7、音视频VGA信号採集卡显示解析度∶最大1920x1440，可逐行採集1920 x 1440 x60HZ的VGA信号，採集VGA信号解析度可达逐行高清效果(1920×1080P);

1、採集卡画面大小可高质量缩放。

2、信号採集卡可以自动去除VGA黑边。

3、自动检测VGA解析度。能够很好的适应常见的4:3屏或宽屏显示解析度、刷新率，并能自动将画面调整到最清晰的程度。

4、模拟视频去隔行功能VGA信号採集卡板上Firmware可升级

5、高精度信号採集卡更适合于高精度、高速运动图像採集、处理;图像採集解析度可达1920 x 1440

6、高精度VGA信号採集卡可实时採集单场、单帧，任意间隔以及连续帧的图象採集;

7、VGA图像/信号採集卡可连线2 路 CVBS Video，1路VGA信号，1路音频信号，可程式实现多画面分割。

1、高清高精度VGA信号採集卡 VGA採集性能：1600x1200x85Hz,RGB24:30fps;1280x1024x85Hz,RGB24:45fps;1024x768x85Hz, RGB24: 80fps

2、VGA图像採集卡支持“一机多卡”工作方式，可实现多通道实时採集，可以随音切换画面。单卡实现同时採集1路VGA信号，2路视频信号，1路音频信号。

3、接口方面，亮度、对比度、色度、饱和度以及画面 大小比例，均可调节(a/d之前);

4、适合于进行专业的音视频、图像分析，VGA採集卡提供win2000/xp系统下的开发库，支持vc、vb、delphi等开发环镜，全力提供源自专业厂家的技术支援服务。底层程式稳定，功能丰富、开发简便、便于程式移植。件兼容性能好，工作稳定可靠。可在兼容机、原装机/工控机上良好地稳定工作。

5、VGA信号採集卡，支持标準的DIRECT SHOW API进行开发，完全支持DIRECT SHOW ，WDM标準驱动，提供二次开发SDK，提供免费的网路和电话技术支持指导和维护。

工作原理

VGA高清採集卡工作原理是由RGB模拟信号经过A/D採样后转换为数位讯号，通过FPGA写入SDRAM作为快取，再经FPGA从SDRAM中将採集压缩的数据读出通过PCI汇流排传输到上位机，由上位机对数据进行传输等处理。对VGA信号实时进行採集支持声音的同步录製，显示画面可以任意拉伸或全萤幕，录製后格式为avi，保证适应各类播放器播放，录製后期可以进行非线编，删除或添加相关内容，显示画面颜色和清晰度可调，录製帧率和码率可调。

经过高速PCI汇流排能够直接採集图象到VGA显存或主机系统记忆体，此外不仅可以使图象直接採集到VGA，实现单屏工作方式，而且可以利用PC机记忆体的可扩展性，实现所需数量的序列图象逐帧连续採集，进行序列图象处理分析。如果将一台PC机VGA数据在另一台PC上显示以及採集VGA信号，传统的方法是将VGA信号通过视频转换器VGA—VIDEO变成视频信号,再通过视频採集卡在另一台PC机上显示採集。

视频採集就是将视频源的模拟信号通过处理转变成数位讯号(即0和1)，并将这些数字信息存储在电脑硬碟上的过程。这种模拟/数字转变是通过视频採集卡上的採集晶片进行的。首先PC机发一个开始採集命令并等中断，然后VGA採集卡会探测场同步开始，然后启动採集一张图片(根据行场消隐及大小)，採集结束后通过PCI中断通知pc机，而PC机收到些中断后，马上启动DMA读取VGA採集卡的数据(只需要準备好记忆体地址和所读大小即可)，读取完毕即完成一次採集。由视频採集晶片将模拟信号转换成数位讯号，然后传至板卡自带的临时存储器中，再由卡上自带视频压缩晶片执行压缩算法，将庞大的视频信号压缩变小，最后这些压缩后的直接或通过PCI桥晶片进入PCI，存储到硬碟。

一、萤幕监控

如果要对某显示器显示的内容监控，——例如工业自动化领域，可以用VGA高清採集卡或採集盒採集这个显示器显示的内容，实时传输给监控者，也可保存下来，供事后查看。

二、萤幕直播

A、直播视频会议的萤幕，给更多的没机会参加视频会议的人观看;

B、利用VGA採集卡或採集盒做萤幕直播，比其它直播方式的画面清晰很多。

C、教学领域，可以用来直播教师计算机的萤幕，实现多媒体教学，或者远程教学;

三、处理特殊视频格式

用VGA採集卡或採集盒配合流媒体编码软体，实时採集、编码成流媒体格式，放到流媒体伺服器上供大家点播。有些视频档案，档案格式是开发公司自定的，其它公司软体不能直接对其处理，例如教学课件、3D动画档案，等等。些视频档案太大，不适合携带、传输、演示，例如3D动画档案，那幺可以用TC1000-VGA採集卡或採集盒配合流媒体编码软体，编码成体积很小的流媒体格式用VGA採集卡或採集盒将其採集成未压缩档案AVI形式，进行编辑。

四、安检X光机、雷达图像信号、VDR纪录仪、医疗X光机、CT机、胃肠机等

五、VGA相机、VGA摄像机等VGA信号、RGB信号输出设备的图像採集和处理

VGA高清图像採集卡使用了最先进的VGA图像採集压缩模组。模组可採集高速的RGB图像信号，并利用高效的JPEG数字图像压缩技术，

实现对不同解析度、不同刷新率图像的压缩。採用标準汇流排结构，模组化设计，数据存储採用双缓冲方式，数据传输採用DMA方式，从而具有很高的图像处理速度。接口方面，开放参数配置视窗，方便用户对图像的亮度、对比度、压缩比、帧率及图像位置进行调整，满足客户对图像质量的各种需求。

VGA高清採集卡採用高质量的感测器晶片和当前性能最强大的专用图像处理DSP，图像清晰度高，色彩艳丽，搭建系统成本低，并且支持标準的DIRECT SHOW API进行开发，无需二次开发;根据不同客户的需求，亦可提供二次开发SDK，并且通过对其添加软体触发的新技术。

VGA採集卡相关测试参数

操作环境：win2000/winXP/win2003/ Vista/windows 7/windows 2008

接口类型：PCI-E 1x接口

输入通道：2 路 CVBS Video，1 路 VGA

视频输入格式：WM9, Real, MPEG4

视频输出格式：支持DIRECT SHOW ，更支持RGB565，RGB24，RGB32， YUY2， UYVY

视频输出接口：一路VGA, YUV422和RGB

板载记忆体：256MB;DDR2/64bit/133MHz

CVBS 输入标準：PAL/NTSC

CVBS 採集最大格式：PAL: 720x576 25fps,UYVY 色彩格式;NTSC:720x480 30fps,UYVY 色彩格式

实测 VGA 採集格式：RGB 16/24/32 YUY2

实测 VGA 最大输入频宽：230MHz

实测 VGA 扫描模式：逐行扫描模式

实测 VGA 显示模式：640x480, 800x600, 1024x768, 1152x864, 1280x720, 1280x800, 1280x960,1280x1024, 1440x900, 1600x1200, 1680x1050, 1920x1080, 1920x1440

其他：自动检测VGA 输入解析度，自动去除VGA 採集画面黑边。板上Firmware升级。

测试环境：

◆系统----windows xp SP3

◆CPU----Intel® Pentium® Dual E2180 @ 2.00GHz

◆记忆体----2.01GHz,0.99GB

实测 VGA 採集性能：1600x1200x85Hz,RGB24:30fps;1280x1024x85Hz,RGB24:45fps;1024x768x85Hz, RGB24: 80fps

实测 VGA 显示模式：640x480, 800x600, 1024x768, 1152x864, 1280x720, 1280x800, 1280x960,1280x1024, 1440x900, 1600x1200, 1680x1050, 1920x1080, 1920x1440

注意：在启动该软体时，要确认VGA线是否连线好，VGA卡是否已经有VGA信号。

功能特性：

对VGA信号採用高达32位的高速模数转换，保证採集画面达到高清流畅，接近原始信号。

对VGA信号进行实时採样、採集、模数转换。

採样频宽可达到600MHz，最大可支持1280*1024*60Hz。显示视频、文字、图片、网页都可保证清晰、连续、稳定。

支持台式机、笔记本、实物展台等VGA输出信号的採集。

自主适应不同解析度、刷新率的VGA信号源。

将VGA採集卡插入PC机的PCI插槽，开机提示安装驱动。把光碟中的newVGACapture资料夹拷贝到硬碟中，选择驱动程式所在的newVGACapture资料夹，安装驱动。驱动程式安装完成后在Windows设备管理器中显示为：vgacap。然后在newVGACapture资料夹中，点击reg.bat，显示注册成功，重启机器，就可以使用VGA卡了。

本卡提供支持DirectShow SDK和VC SDK，可以二次开发。

支持RGB24、RGB32、YUY2等格式的输出。

应用程式：

1.支持Windows Media 9编码器、amcap等软体。

可能出现的问题，以及解决方法：

1. 提示无源(No Source)

请检查是否有VGA信号源正确连线到VGA卡，VGA线应该使用我们提供的VGA线(一头是针，另一头是孔)。

卡上针的连线埠是VGA输入口，孔的连线埠是VGA输出口，不能使用两头都是针的线。

2. amcap无显示

选择Option -> Preview

提示Cannot set frame rate for capture

选择Capture -> Set Frame Rate，勾掉Use Frame Rate

VGA高清採集卡 VGA属性设定

【输入/输出】

VGA高清採集卡 VGA属性设定

这里显示的是当前VGA连线埠侦测到的相关参数信息。

【设备设定】

1. 解析度：根据实际需要可以添加任意解析度，如一些非常规解析度1024X600、528X384。

2. 图像设定：如果自动检测时VGA画面不太清晰，可以通过调节行像素、相位达到理想的效果。

3. 位置设定：可以调节VGA画面的上下、左右的偏移量，以消除自动侦测不準时带来的黑边问题。

【剪下设定】

可以对VGA画面进行上下左右切除，例如採集VGA画面大小为1280X1024，在全萤幕播放宽屏视频时上下会有黑边，可以上切除152像素，下切除152像素把黑边去掉(具体要切多少像素视实际情况)。

【缩放设定】

画面缩放有两种模式：充满，不保持比例和保持比例缩放。例如画面被剪下后通过选择相应缩放模式全萤幕显示。

【其它设定】

1. 保存预设：设定相关参数后，单击“保存预设”，对设定进行保存。

2. 删除预设：在“解析度”列表中选择相应的解析度，单击“删除预设”，可以删除之前保存的预设。

3. 套用预设：在“解析度”列表中选择相应的解析度，单击“套用预设”，可以套用之前保存的预设。

4. 自动套用预设值：勾选该项后，如果採集的解析度保存在预设中则会自动套用保存的参数进行採集，而不会再进行自动侦测参数这一过程。
