波分复用是利用多个雷射器在单条光纤上同时传送多束不同波长雷射的技术。每个信号经过数据（文本、语音、视频等）调製后都在它独有的色带内传输。WDM能使电话公司和其他运营商的现有光纤基础设施容量大增。製造商已推出了WDM系统，也叫DWDM（密集波分复用）系统。DWDM

可以支持150多束不同波长的光波同时传输，每束光波最高达到10Gb/s的数据传输率。这种系统能在一条比头髮丝还细的光缆上提供超过1Tb/s的数据传输率

光通信是由光来运载信号进行传输的方式。在光通信领域，人们习惯按波长而不是按频率来命名。因此，所谓的波分复用(WDM， Wavelength Division Multiplexing)其本质上也是频分复用而已。WDM是在1根光纤上承载多个波长(信道)系统，将1根光纤转换为多条“虚拟”纤，当然每条虚拟纤独立工作在不同波长上，这样极大地提高了光纤的传输容量。由于WDM系统技术的经济性与有效性，使之成为当前光纤通信网路扩容的主要手段。波分复用技术作为一种系统概念，通常有3种复用方式，即1 310 nm和1 550 nm波长的波分复用、稀疏波分复用(CWDM，Coarse Wavelength Division Multiplexing)和密集波分复用(DWDM，Dense Wavelength Division Multiplexing)。

这种复用技术在20世纪70年代初时仅用两个波长：1310 nm视窗一个波长，1550 nm视窗一个波长，利用WDM技术实现单纤双视窗传输，这是最初的波分复用的使用情况。

继在骨干网及长途网路中套用后，波分复用技术也开始在城域网中得到使用，主要指的是粗波分复用技术。CWDM使用1 200~1 700 nm的宽视窗，主要套用波长在1 550 nm的系统中，当然1 310 nm波长的波分复用器也在研製之中。粗波分复用(大波长间隔)器相邻信道的间距一般≥20 nm，它的波长数目一般为4波或8波，最多16波。当复用的信道数为16或者更少时，由于CWDM系统採用的DFB雷射器不需要冷却，在成本、功耗要求和设备尺寸方面，CWDM系统比DWDM系统更有优势，CWDM越来越广泛地被业界所接受。CWDM无需选择成本昂贵的密集波分解复用器和“光放” EDFA，只需採用便宜的多通道雷射收发器作为中继，因而成本大大下降。如今，不少厂家已经能够提供具有2~8个波长的商用CWDM系统，它适合在地理範围不是特别大、数据业务发展不是非常快的城市使用。

密集波分复用技术(DWDM)可以承载8～160个波长，而且随着DWDM技术的不断发展，其分波波数的上限值仍在不断地增长，间隔一般 ≤1.6 nm，主要套用于长距离传输系统。在所有的DWDM系统中都需要色散补偿技术(克服多波长系统中的非线性失真——四波混频现象)。在16波DWDM系统中，一般採用常规色散补偿光纤来进行补偿，而在40波DWDM系统中，必须採用色散斜率补偿光纤补偿。DWDM能够在同一根光纤中把不同的波长同时进行组合和传输，为了保证有效传输，一根光纤转换为多根虚拟光纤。採用DWDM技术，单根光纤可以传输的数据流量高达400 Gbit/s，随着厂商在每根光纤中加入更多信道，每秒太位的传输速度指日可待。

就现有WDM系统传输容量的试验水平来看，北电等公司的1.6Tbit/s(160(10Gbit/s)WDM系统已经成功。在后来的展览上，北电推出80(80Gbit/s的WDM系统，总容量为6.4Tbit/s。此外，朗讯公司採用80nm谱宽的光放大器创造了波长数高达1022的世界记录。同时，我们了解到一些世界着名公司现有的WDM系统的各项指标。

在国内，WDM技术的研究和开发不仅活跃，而且进展也十分迅速。武汉邮电科学研究院(WRI)、北京大学、清华大学、邮电部五所先后进行了传输实验或者建设试验工程。例如：武汉邮电科学研究院在1997年10月成功地进行了16(2.5Gbit/s600km单向传输系统，1998年10月在北京‘98国际通信展览会上展示了32(2.5Gbit/s的WDM传输系统，并且容量为40(10Gbit/s的WDM系统也进行了传输实验，更高技术水平的WDM系统正在实验当中。

华为，爱立信，中兴，烽火等厂家均有WDM相关布局，华为的WDM全球市场占有率已经跃居第一。100G WDM 产品已经正式商用，400G技术验证以及实验已经在实验室开展测试。

WDM是一种在光域上的复用技术，形成一个光层的网路既“全光网”，将是光通讯的最高阶段。建立一个以WDM和OXC(光交叉连线)为基础的光网路层，实现用户端到端的全光网连线，用一个纯粹的“全光网”消除光电转换的瓶颈，将是未来的趋势。WDM技术还是基于点到点的方式，但点到点的WDM技术作为全光网通讯的第一步，也是最重要的一步，它的套用和实践对于全光网的发展。

DWDM能够在同一根光纤中，把不同的波长同时进行组合和传输。为了保证有效，一根光纤转换为多个虚拟光纤。所以，如果你打算复用8个光纤载波（OC），即一根光纤中传输8路信号，这样传输容量就将从2.5 Gb/s提高到20 Gb/s。 由于採用了DWDM技术，单根光纤可以传输的数据流量最大达到40Gb/s。随着厂商在每根光纤中加入更多信道，每秒兆兆位的传输速度指日可待。

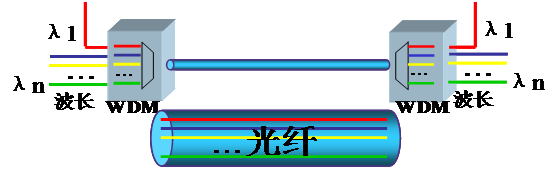

波分复用技术是将一系列载有信息、但波长不同的光信号合成一束，沿着单根光纤传输；在接收端再用某种方法，将各个不同波长的光信号分开的通信技术。这种技术可以同时在一根光纤上传输多路信号，每一路信号都由某种特定波长的光来传送，这就是一个波长信道。

WDM本质上是光域上的频分复用FDM技术。每个波长通路通过频域的分割实现，每个波长通路占用一段光纤的频宽。WDM系统採用的波长都是不同的，也就是特定标準波长，为了区别于SDH系统普通波长，有时又称为彩色光接口，而称普通光系统的光接口为"白色光口"或"白光口"。

通信系统的设计不同，每个波长之间的间隔宽度也有不同。按照通道间隔的不同，WDM可以细分为CWDM(稀疏波分复用)和DWDM(密集波分复用)。CWDM的信道间隔为20nm，而DWDM的信道间隔从0.2nm 到1.2nm，所以相对于DWDM，CWDM称为稀疏波分复用技术。

(1)超大容量传输。

由于WDM系统的复用光通路速率可以为2.5Gbit/s、10Gbit/s等，而复用光通路的数量可以是4、8、16、32，甚至更多，因此系统的传输容量可以达到300-400Gbit/s，甚至更大。

(2)节约光纤资源。

对于单波长系统而言，1个SDH系统就需要一对光纤；而对于WDM系统来讲，不管有多少个SDH分系统，整个复用系统只需要一对光纤。例如，对于16个2.5Gbit/s系统来说，单波长系统需要32根光纤，而WDM系统仅需要两根光纤。

(3)各信道透明传输，平滑升级、扩容。

只要增加复用信道数量和设备就可以增加系统的传输容量以实现扩容，WDM系统的各复用信道是彼此相互独立的，所以各信道可以分别透明地传送不同的业务信号，如语音、数据和图像等，彼此互不干扰，这给使用者带来了极大的便利。

(4)利用EDFA实现超长距离传输。

EDFA具有高增益、宽频宽、低噪声等优点，且其光放大範围为1530(1565nm，但其增益曲线比较平坦的部分是1540(1560nm)它几乎可以覆盖WDM系统的1550nm的工作波长範围。所以用一个频宽很宽的EDFA就可以对WDM系统的各复用光通路信号同时进行放大，以实现系统的超长距离传输，并避免了每个光传输系统都需要一个光放大器的情况。WDM系统的超长传输距离可达数百公里同时节省大量中继设备，降低成本。

(5)提高系统的可靠性。

由于WDM系统大多数是光电器件，而光电器件的可靠性很高，因此系统的可靠性也可以保证。

(6)可组成全光网路。

全光网路是未来光纤传送网的发展方向。在全光网路中，各种业务的上下、交叉连线等都是在光路上通过对光信号进行调度来实现的，从而消除了E/O转换中电子器件的瓶颈。WDM系统可以和OADM、OXC混合使用，以组成具有高度灵活性、高可靠性、高生存性的全光网路，以适应频宽传送网的发展需要。

DWDM的一个关键优点是它的协定和传输速度是不相关的。基于DWDM的网路可以採用IP协定、ATM、SONET /SDH、乙太网协定来传输数据，处理的数据流量在100 Mb/s 和2.5 Gb/s之间，这样，基于DWDM的网路可以在一个雷射信道上以不同的速度传输不同类型的数据流量。从QoS （质量服务）的观点看，基于DWDM的网路以低成本的方式来快速回响客户的频宽需求和协定改变。科技在日益更新，在国家干线，省级干线以及市级干线用1600G，800G以及400G的也比比皆是。拿1600G为例：理论上，在光缆完全具备的情况下，一根光纤能走160条10G业务。大大提高了光纤利用率。当然对光缆的要求也很高，理论值和实际值是有偏差的，实际套用中为了避免故障率很少在同一根光纤上用百个信道的业务。

Win32设备驱动程式体系结构

由于需要支持新的业务和新的PC外部设备类型对驱动程式开发造成了新的挑战。新型汇流排增加了设备的数量和对设备驱动程式的需求。设备上各种功能的不断增加使驱动程式的开发变得越来越複杂。同时，快速反应的互动式应用程式要求将软体和硬体紧密的结合在一起。1997年，在用于Windows 95和Windows NT的统一的Win32驱动程式模型（WDM）有了进一步的发展，将这些因素全部考虑在内。WDM允许使用一个单一的驱动程式源（x86二进制）来同时在Windows 95和Windows NT中实现对新的汇流排和新设备的支持。

WDM的关键目标是通过提供一种灵活的方式来简化驱动程式的开发，使在实现对新硬体支持的基础上减少并降低所必须开发的驱动程式的数量和複杂性。WDM还必须为即插即用和设备的电源管理提供一个通用的框架结构。WDM是实现对新型设备的简便支持和方便使用的关键组件。

为了实现这些目标，WDM只能以Windows NT I/O子系统提供的一组通用服务为基础。WDM改进了由一组核心扩展构成的功能实现对即插即用、设备电源管理、和快速反应I/O流的支持。除了通用的平台服务和扩展外，WDM还实现了一个模组化的、分层次类型的微型驱动程式结构。类型驱动程式实现了支持通用汇流排、协定、或设备类所需的功能性接口。类驱动程式的一般特性是为逻辑设备的命令设定、协定、和代码重用所需的汇流排接口实现标準化提供必要的条件。WDM对标準类接口的支持减少了Windows 95和Windows NT所需的设备驱动程式的数量和複杂性。

微型驱动程式允许通用类驱动程式的扩展实现对特定设备协定或物理编程接口的支持。例如，一个微型驱动程式可以被用于实现对IEEE 1394汇流排类驱动程式的扩展，用于对特定主机控制器编程接口的支持。微型驱动程式非常易于开发，因为它们可以通过简单的扩展通用的类驱动程式接口功能来实现。儘管微型驱动程式设计简便，但是重複使用微型驱动程式模组所带来的优点也可以通过对标準设备编程接口的支持来实现。USB主机控制器接口（OpenHCI或UHCI）就是这方面的一个例子。

模组化的WDM体系结构灵活统一的接口使作业系统可以动态的配置不同的设备驱动程式模组来支持特定的设备。模组化的WDM体系结构灵活统一的接口使作业系统可以动态的配置不同的驱动程式模组来支持特定的设备。一个典型的驱动程式堆叠由通用设备、协定、和用特定协定和特定汇流排的微型驱动程式联接的汇流排类驱动程式构成。例如，作业系统可以配置一个驱动程式堆叠来支持这样一个照相机，它的命令是用图象类定义的，并且它是根据来自IEEE 1394汇流排类的功能控制协定（FCP）类而发表的。这种灵活性还使其可以很容易的支持一个多功能设备，仅需简单的实现一个微型驱动程式将多功能硬体与几个设备类的接口相连线。动态构造WDM驱动程式堆叠是实现即插即用设备支持的关键。

WDM服务使实现一个用于Windows NT和Windows 95快速反应的模型成为可能。WDM提供了多个执行优先权包括核心态和非核心态执行绪、IRQ级别、和被延缓的程式调用（DPC）。所有的WDM类和微型驱动程式都作为核心态（第0层）的特权级执行绪（不会被CPU调度程式中断）执行。32个IRQ级可以被用于区分硬体中断服务的优先权。对于每箇中断，DPC被排入伫列等到被启用中断的IRQ服务例程完成后再执行。DPCs通过有效的减少中断被禁止的时间，使系统对中断的回响获得了很大的提高。对于使用多处理器的基于x86的PC系统，在Windows　NT下对中断的支持是以Intel的多处理器规範1.4版本为基础的。

对于需要活动的多媒体的应用程式，WDM在核心态提供了快速反应的接口来处理I/O流。WDM的流接口是通过标準的WDM类接口提供出的。对于WDM，一个多媒体流完全可以用一个或多个软体过滤器和设备驱动程式来处理。为了加速对I/O流的处理，WDM流可以直接对硬体进行访问，避免了由于进行非核心态和核心态之间的转换而造成的延迟，并且还省取了对中间I/O缓冲区的需要。

要充分利用WDM提供的优点，建议你使用即插即用兼容的电源管理输入、声音、图形、和使用USB和IEEE 1394的存储外围设备。

WDM驱动程式可以在Windows NT上与现有的Windows NT驱动程式共存，也可以在Windows 95上与现有的Windows 95驱动程式共存。现有的Windows NT 和Windows 95驱动程式将继续被支持，但是却不能使用WDM的先进优点。由微软提供的可扩展的WDM类驱动程式是支持新设备的最好选择。在开始开发一个新的WDM类驱动程式之前，硬体开发者应当请教微软公司以取得对特定设备类的支持信息。一旦有可能，就採用仅编写一次类驱动程式，然后通过使用WDM的微型驱动程式来将其扩展成针对特定硬体接口的驱动程式的方法。

WDM：Wire Digram Manual，线路施工手册。该手册对飞机线路连线、布局等进行了规定。

译为线路图手册，是航空维修中的常用手册之一，对飞机的线路做了详细的标识，包括导线清单，设备清单等10张清单和各系统的图示。
