1000BASE
目前1000BASE有四种有关传输介质的标準:1000BASE-LX、1000BASE-SX、1000BASE-CX和1000BASE-T。
基本介绍
- 中文名:千兆位乙太网
- 外文名:1 Gbps Gigabit Ethernet
- 又称:1000BASE
- 标準:四种
简介
千兆位乙太网(1 Gbps Gigabit Ethernet)
在数据仓库、视频会议、三维图象动画等多种套用中,人们需求更高的网路传输速率,千兆位乙太网技术得以发展。与快速乙太网相似,它保留了10M乙太网的全部特徵(相同的数据帧结构、相同的介质访问控制方法、相同的组网方法),只是将数据传送时间从100ns一比特降低到1ns一比特,为了实现这一变化,千兆乙太网将介质访问控制子层与物理层分开,即採用千兆介质专用接口技术,使MAC子层继续使用CSMA/CD方法,而在物理层实现数据传输率的提高。

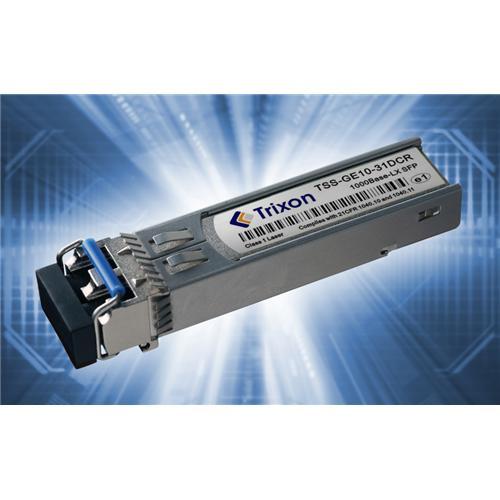

1000BASE-LX
1000BASE-LX使用长波雷射信号源,波长为1270nm-1355nm。
1000Base-LX,是定义在 IEEE 802.3z 中的针对光纤布线吉比特乙太网的一个物理层规範。多模式光纤的最大距离是 550m。LX 代表长波长,与 1000Base-SX 相反,1000Base-LX 使用长波长雷射(1310nm)越过多模式和单模式光纤,1000Base-SX 使用短波长雷射越过多模式光纤。
1000BASE-ZX
1000Base-ZX(或1000Base-ZX)是针对吉比特乙太网通信的思科指定标準。1000BaseZX 操作在平常的单模式光纤链路上,跨度可达43.5英里(70 km)。如果使用额外收费的单模式光纤或分散式移动单模式光纤,链路跨度达62.1英里(100km)是可能的。1000BaseZX 使用长波长雷射(1550 nm)。1000BASEZX GBIC 对基于各种交换机和路由器产品的吉比特乙太网接口有意被用作物理媒体依赖(PMD)组成部分。它操作在1250波特的信令速率上,传输和接收 8B/10B 编码数据。
1000BASE-SX
1000base-SX是单光纤1000Mbps基带传输系统。1000BASE-SX也对应于802.3z标準,只能使用多模光纤。
1000BASE-SX所使用的光纤有:波长为850nm,分为62.5/125μm多模光纤、50/125μm多模光纤。其中使用62.5/125μm多模光纤的最大传输距离为220m,使用50/125μm多模光纤的最大传输距离为500米。1000BASE-SX採用8B/10B编码方式。
1000BASE-CX
1000BASE-CX对应于802.3z标準,採用的是150Ω平衡禁止双绞线(STP)。最大传输距离25米,使用9芯D型连线器连线电缆。1000BASE-CX採用8B/10B编码方式。1000BASE-CX适用于交换机之间的连线,尤其适用于主干交换机和主伺服器之间的短距离连线。
其传输速度为1.25Gbps。
1000BASE-T
1000BASE-T : 是最新的乙太网技术 , 它是 1999 年 6 月被 ieee 标準化委员会批准的 . 这项技术是设计用来在现有的 5 类铜线 , 这种目前被最广泛安装的 lan 结构上提供 1000mbps 的速度 . 它是为了在现有的网路上满足对频宽急剧膨胀的需求而提出的 , 这种需求是实现新的网路套用和在网路边缘 增加交换机的结果 .
1000BASE-T使用非禁止双绞线作为传输介质传输的最长距离是100米。1000BASE-T不支持8B/10B编码方式,而是採用更加複杂的编码方式。1000BASE-T的优点是用户可以在原来100BASE-T的基础上进行平滑升级到1000BASE-T。
1000Base-T技术能在五类线(通过TSB-95认证)上提供1000Mbps的传输频宽,而五类线是在LAN体系中最广泛採用的物理媒体。 IEEE的标準化委员会在1999年6月正式批准1000Base-T成为一种乙太网标準。 它是一种使用5类UTP作为网路传输介质的千兆乙太网技术,最长有效距离与100Base-TX一样可以达到100米。 用户可以採用这种技术在原有的快速乙太网系统中实现从100Mbps到1000Mbps的平滑升级。 与 1000Base-LX、1000Base-SX和1000Base-CX网路介质不同,1000Base-T不支持8B/10B编码/解码方案, 需要採用专门的更加先进的编码/解码机制。如图所示,1000Base-T是千兆乙太网4个物理层之一,收发机制为千兆乙太网的两个标準之一: IEEE802.3z或称1000Base-X和IEEE802.3ab或称1000Base-T。 在1000Base-T之前的1000Base-X技术採用三种物理介质:单模光纤、多模光纤和25米的短距离禁止铜缆。由于目前的大多数布线系统是採用的5类双绞线,1000Base-T标準可支持在符合ANSI/TIA/EIA-568A(1995) 标準的5类双绞线上运行千兆乙太网。1000Base-T採用4对5类双绞线完成1000Mbps的数据传送,每一对双绞线传送250Mbps的数据流。
