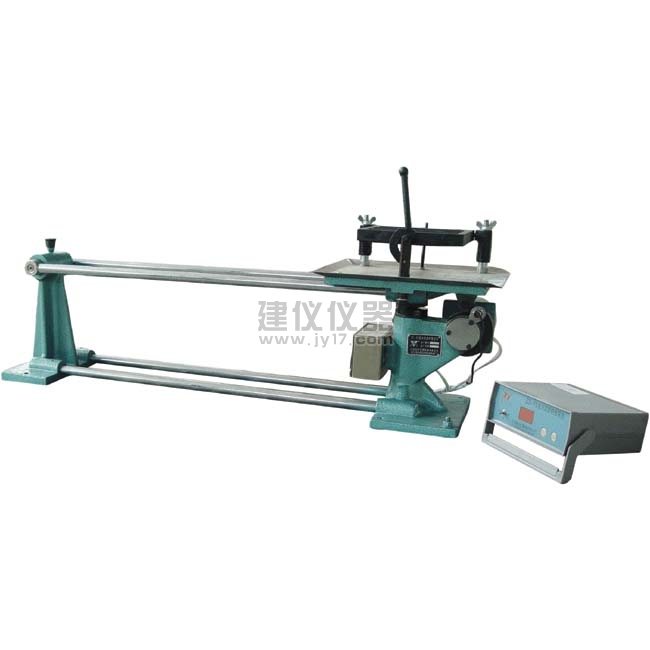

ZS-15水泥胶砂振实台
该仪器主要由振动部件，机架部件和接近开关程控系统组成。工作时由同步电动机带动凸轮转动，使振动部件上升运动，升到定值后落下，而产生振动使水泥胶砂在力的作用下振实，该仪器採用接近开关计数自动控制，60次后自动停止，使用方便，计数準确。
本产品符合JC/T682、GB/T17671-1999、BS3892、ISO679标準要求。
产品信息
ZS-15水泥胶砂振实台| ZS-15水泥胶砂振实台 |
|---|
名 称：水泥胶砂振实台 |
型 号：ZS-15 型 |
出 厂 价：4150元 |
浏 览 量： 5863 次 |
国家标準：JC/T682、GB/T17671-1999、BS3892、ISO679 |
- 分类标籤：水泥振实台 水泥振动台 水泥胶砂振动台
- 产品简介：ZS-15型水泥胶砂振实台是为我国水泥胶砂强度检验方法等同採用ISO679：1989（E）国际标準而设计。该仪器等效採用ISO679：1989（E）4.2.5标準，适用于水泥强度检验所用式样的製备。
- 价格说明：ZS-15水泥胶砂振实台 市场售价：4150元
ZS-15振实台凸轮轴 市场售价：30元
ZS-15振实台定位套 市场售价：50元
ZS-15程控器 市场售价：600元
ZS-15振实台电机 市场售价：600元
国家标準
本产品符合JC/T682、GB/T17671-1999、BS3892、ISO679标準要求。
技术参数
振幅 | 15mm |
振动频率 | 60cycle/60s |
振动时间 | 2min |
台盘中心至臂桿轴中心距离 | 800mm |
包装尺寸 | 1200×420×500mm |
毛重/净重 | 70/40kg |
电压功率 | 220V/70W |
工作原理
该仪器主要由振动部件，机架部件和接近开关程控系统组成，见图（1）。工作时由同步电动机带动凸轮转动，使振动部件上升运动，升到定值后落下，而产生振动使水泥胶砂在力的作用下振实，该仪器採用接近开关计数自动控制，60次后自动停止，使用方便，计数準确。
安装
振实台的正确安装对试件的製作和试验结果至关重要，安装时请按以下步骤进行。
1、按国家标準GB/T17671-1999中的4.2.5要求、振实台安装在高度约400mm的混凝土基座上。混凝土体积约为0.25m3、重约600kg。需防外部振动影响振实效果时，可在整个混凝土基座下放一层厚约5mm天然橡胶弹性衬垫。并注意机体应有良好的用电安全接地。
2、将振实台用地脚螺钉固定在基座上，安装后成水平状态，可用高度尺校正振实台台面四角的高度在1mm以内，长度方向水平在0.5mm以内、仪器底座与基座之间安铺一层新鲜厚砂浆以保证它们完全接触。同时也可用此方法调整台面和臂桿呈水平。
3、待水泥胶砂凝结硬化后拧紧地脚螺钉，注意拧紧力应基本一致，防止设备变形，然后将图“1”所示中台面（5）抬起，凸头（4）与定位套（2）不应有卡阻现象，若发现有卡阻现象，一般是水平未校準、应寻找原因后校準。
4、地脚螺钉位置如简图：
使用与维护
1、操作前应拿掉定位套（见图1所示），检查各运动部件是否运动自如，电控部分是否正常，加注润滑油后开机空转，检查一切正常方可使用。每次使用前必须拿掉定位套。
2、电气原理请见附图。接通电源前，带锁开关SW处于闭关状态(即按钮弹出位置)。按下开关并锁住，电机运转，电子计数器从零计数，当到60次时停转。再次操作，可按放两次SW，即能重複执行。
3、本电路由于不用电源变压器，电路部分都与电源电压有关，外壳必须保证安全接地（认真检查电源插头座的PE黄绿线是否安全接地，而不是接电源零线。
4、有油杯的地方加注润滑油，凸轮表面涂薄机油以减少磨损。
5、使用后应清扫仪器上的各种杂物，保持清洁，并将定位套放与原位，以免台面受力而影响中心位置。
6、仪器经过一段时间使用后，如振幅变大超差，可用随机所附垫圈进行调整。具体方法是将止动器固定螺钉鬆开，取出止动器，将垫圈放入下面重新将固定螺钉上紧。
7、振幅检验：
a、将随机所附14.7mm检验块放入图“1”所示凸面与止动器之间，用手拨动凸轮，凸轮应与轴承相接触。
b、同样方法用15.3mm检验块放入，则凸轮与轴承不应接触，满足以上两个条件即仪器振幅为合格。方可进行工作。
