为了保证并联电容器的安全运行，必须将电容器的运行电压控制在一适度的範围内，且必须限制流入电容器中的谐波电流。电容器中加装串联电抗器就是抑制谐波和合闸涌流，限制操作过电压，减小投切电容对电网的冲击，限制电网上的谐波通过电容器，保护电容器和投切开关。

串联电抗器用于电厂、电站、工矿企业、用户配电站等63kV及以下的电力系统中。用以抑制短路电流。电气迴路的主要组成部分有电阻、电容和电感。电感具有抑制电流变化的作用，并能使交流电移相。把具有电感作用的绕线式静止感应装置称为电抗器。

电力系统中所採用的电抗器，常见的有串联电抗器和并联电抗器。串联电抗器主要用来限制短路电流。也可以在滤波器中与电容器串联或并联，用来限制电网中的高次谐波。

额定电压：电抗器与并联电容器组相串联的迴路所接入的电力系统的额定电压。用 表示。

额定端电压：电抗器通过工频额定电流时，一相绕组两端的电压方均根值。用 表示。

额定电流：与电抗器相串联的电容器组的额定电流。用 表示。

额定容量：电抗器在工频额定端电压和额定电流时的视在功率。用 表示：

——单相电抗器的额定容量： 。

——三相电抗器的额定容量： 。

额定电抗：电抗器通过工频额定电流时的电抗值。用 表示。

额定电抗率：电抗器的额定电抗对配套并联电容器组电抗的百分比值。用K表示。

最大工作电流：温升不超过规定值时，电抗器能连续运行的最大工作电流方均根值。

最大短时电流：在规定时间内，允许通过电抗器的最大短时电流稳态分量的方均根值。在此条件下，电抗器应能承受相应产生的动、热稳定效应而无损伤：

按串联电抗器安装位置区分，接线方式分为两种：一种为串联在电源侧；一种为串联在中性点侧。

对于採用三角形接线的并联电容器组，串联电抗器只能安装在电源侧。对于星形接线的电容器组，串联电抗器可以安装在电源侧和中性点侧。无论装在电容器组的电源侧或中性点侧，从限制合闸涌流和抑制谐波角度来说作用都一样，但串联电抗器装在中性点侧，正常运行串联电抗器承受的对地电压低，可不受短路电流的冲击，对动热稳定没有特殊要求，可减少事故，使运行更加安全，而且，可採用普通电抗器产品，价格较低。

如把串联电抗器装在电源侧，当母线短路或电容器击穿短路时，电抗器将承受很大短路电流的冲击，电抗器应有足够的强度。普通电抗器是不能满足要求的，要採用加强型电抗器，但这种产品是否满足安装点对设备的动热稳定要求，应经过校验。加强型产品价格比普通型产品也较高一些。

由此可见，串联电抗器装在电源侧运行条件苛刻，对电抗器的技术要求高。

根据结构形式不同，串联电抗器有乾式空心电抗器、乾式铁心电抗器及油浸式铁心电抗器。

乾式空心电抗器无油、噪音小、磁化特性好、机械强度高、运行安全。但乾式空心电抗器靠空气导磁，安装时必须考虑较大的导磁距离，因而乾式空心电抗器需要的安装空间大。

油浸式铁心电抗器与同容量的乾式空心电抗器相比损耗小、安装简单、占地少。

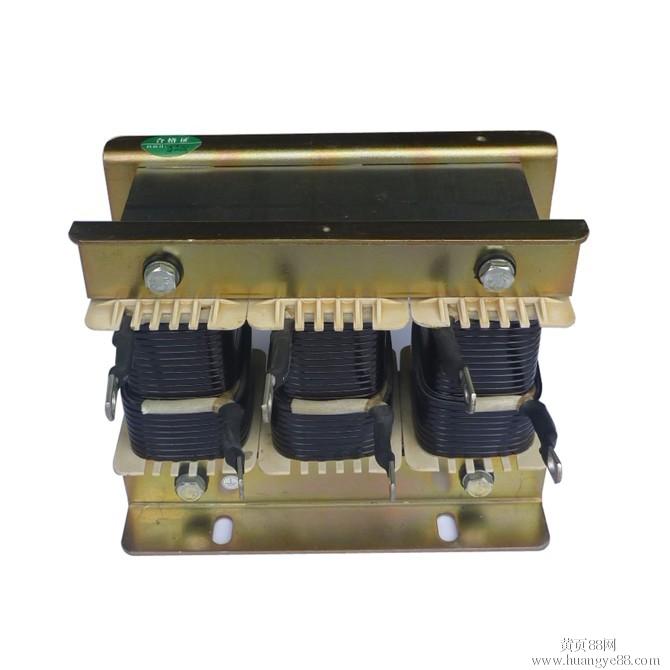

乾式铁心电抗器与同容量油浸式铁心电抗器相比体积小、无油、便于安装和维护，但噪声稍高。近年来，随着电抗器製造技术的不断提高，乾式铁心电抗器的质量有很大提高。乾式铁心电抗器套用越来越普遍。乾式铁心电抗器更适合于柜内安装、户内使用。
