串联稳压电源，即利用串联于电路中的调整管Q1进行动态分压而使负载得到稳定电压的电路。

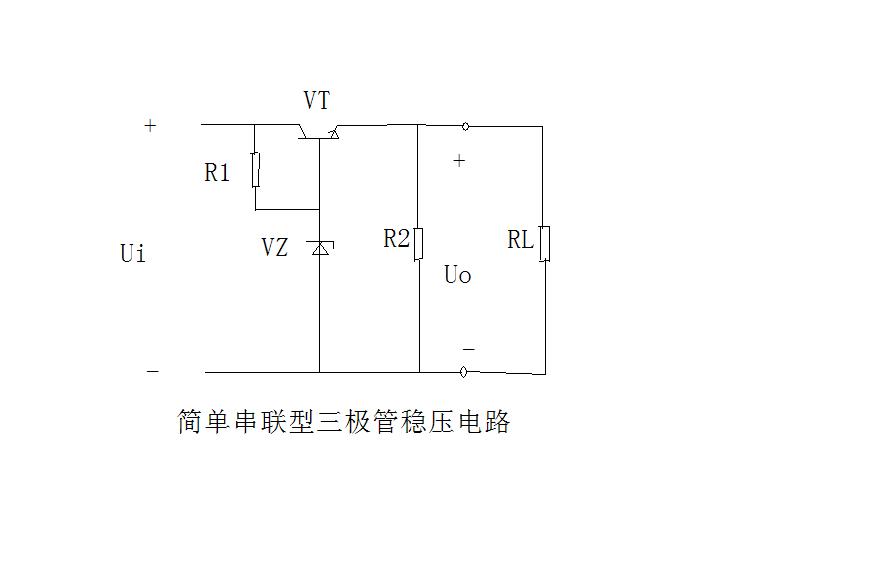

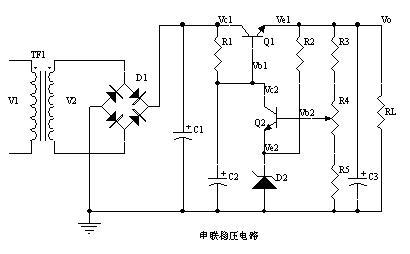

串联型稳压电源原理图

串联型稳压电源的工作原理，是在输入电压存在波动时，输出电压保持恆定的装置，利用稳压二极体两端电压不变的原理，使输出电压保持不变，并用多级三极体组成达林顿複合电路，组成放大器提高稳压精度。

串联型稳压电路，除了变压、整流、滤波外，稳压部分一般有四个环节：调整环节、基準电压、比较放大器和取样电路。当电网电压或负载变动引起输出电压V0变化时，取样电路将输出电压V0的一部分馈送回比较放大器和基準电压进行比较，产生的误差电压经放大后去控制调整管的基极电流，自动地改变调整管集—射极间的电压，补偿V0的变化，从而维持输出电压基本不变。
