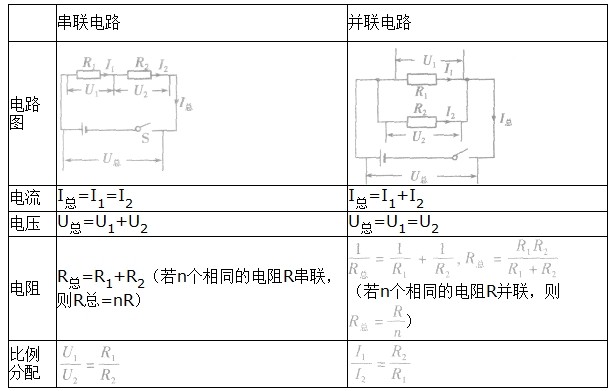

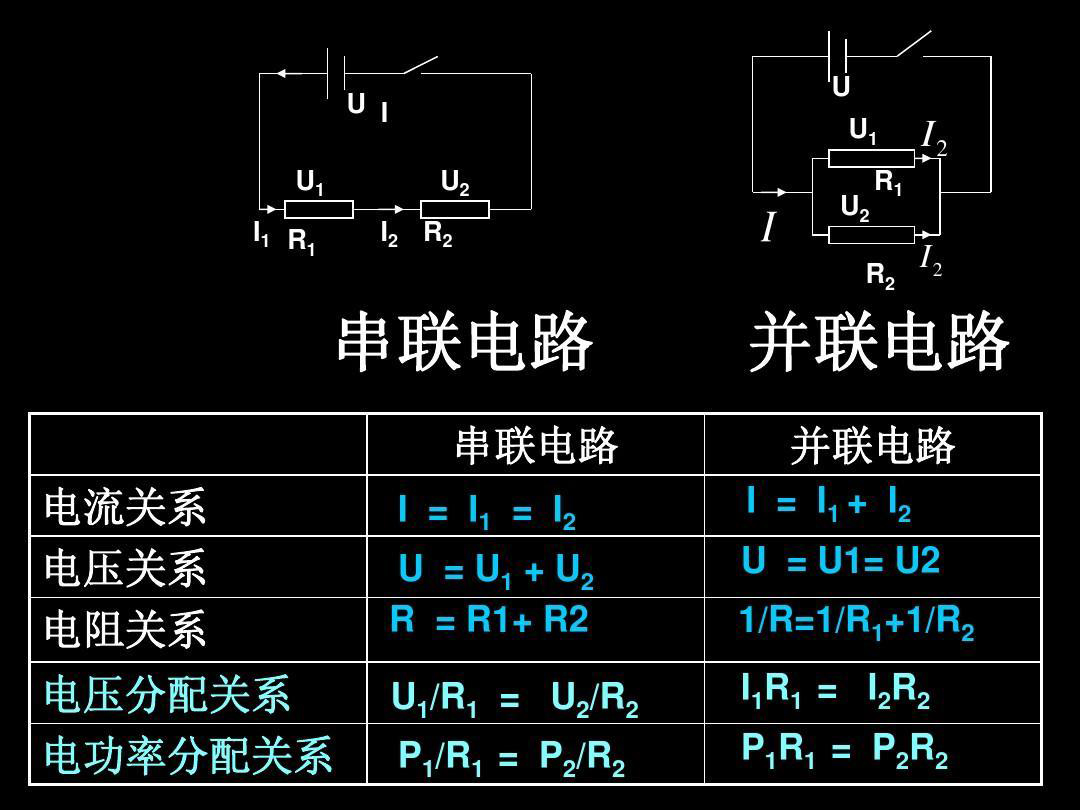

串并联电路的电压规律

串联

表达式

U总=U1+U2+U3------Ux

文字叙述

串联电路的总电压等于各部分电路两端电压之和。

计算公式

U1=I*R1 U2=I*R2 U总=U1+U2

电压表运用

将电压表并联在串联电路中，要看錶的正负极两端与哪个用电器或电源的两端相连。

分压作用

串联电路具有分压作用。

公式为：U1：U2=R1：R2 【串联电路中电阻之比等于电压之比】。

表达式

U总=U1=U2=U3…Ux

文字叙述

在并联电路中，各支路用电器两端的电压相等。

计算公式

U=IR=P/I

特点

并联电路中，滑动变阻器移动会影响电压,支路中，电压变小，则各处电压都变小。

电压表运用

将电压表并联在并联电路中任何地方测得的电压值都是一样的。
