频谱图 [pín pǔ tú]

英文：Spectrum map

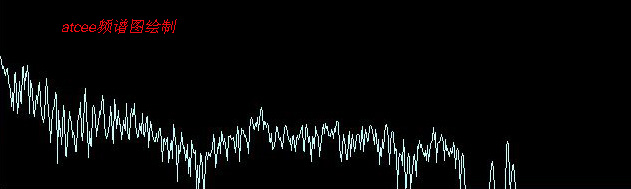

信号频率与能量的关係用频谱表示。

概况

——以横轴纵轴的波纹方式，记录画出信号在各种频率的图形资料。

常见的有振幅频谱图和相位频谱图。

频谱图在机械故障诊断系统中用于回答故障的部位、类型、程度等问题。是分析振动参数的主要工具。

在实际使用中，频谱图有三种，即线性振幅谱、对数振幅谱、自功率谱。线性振幅谱的纵坐标有明确的物理量纲，是最常用的。对数振幅谱中各谱线的振幅都对原振幅A作了对数计算（20logA），所以其纵坐标的单位是dB（分贝）。这个变换的目的是使那些振幅较低的成分相对高振幅成分得以拉高，以便观察掩盖在低幅噪声中的周期信号。自功率谱是先对测量信号作自相关卷积，目的是去掉随机干扰噪声，保留并突出周期性信号，损失了相位特徵，然后再作傅立叶变换。自功率谱图使得周期性信号更加突出。
