随着电网中非线性负荷及冲击性负荷的增加,电能质量问题日益突出,其产生的各种危害也已引起社会越来越多的重视。要保障电网和用电设备的安全和经济运行,就必须及时地对电网中的谐波源及其污染程度进行定量分析,以便採取适当的措施加以限制和管理。

传统的电能质量测试手段存在着局限性。海亿达能源科技研发EPDS™智慧型配电系统即电能质量监测改善系统,建立了遍及全网的电能质量线上监测网,以及一套统一开放的监控和管理平台,动态监测电网电能质量水平,进而针对严重影响电网电能质量的干扰性负荷进行改造,有效地提高了电能质量管理水平。也是利用现代测量控制技术和数据处理与通讯技术，在经济合理的成本下实现对用户端包括电源进线到终端用电设备在内的全部配电用电系统设施的管理控制，大幅提高配电用电系统与设施的运行与管理效率，降低运营成本。系统将基本数据测量、遥控操作、告警、设施状况分析、设备诊断、电能质量分析等主要功能集成实现统一管理；採用现场汇流排连线装设在配电开关柜、电机、变压器、直流屏等设备上的远程测量监控管理单元，组成测控网路，接入系统管理主站；通过乙太网与其他套用系统如BMS、ERP等联结。ePDS系统还可提供：负荷控制管理与负荷减载、故障定位诊断、负荷趋势、电能成本分摊分析等增强功能。

电能质量从用户角度上讲，是指一切会引起用电设备异常运行、故障或停电的供电电压、电流及频率的异常扰动。近年来，配电网中整流器、变频调速装置、电弧炉、电气化铁路以及各种电力电子设备不断增加，这些负荷的非线性、冲击性和不平衡的用电特性，对电能质量造成严重污染。另一方面，现代工业、商业及居民用户的用电设备对电能质量更加敏感，对供电质量提出了更高的要求。

下面以典型电能质量监测改善系统-EPDS™【海亿达HIETECH】为例进行具体解说：

1）智慧型参数测量仪表与条件感测器；

2）能源监测仪表；

3）能源监测与管理控制仪表；

4）高级能源监测与分析管理装置；

5）非电能仪表

1）汇流排通讯装置；
2）能源监测系统软体；

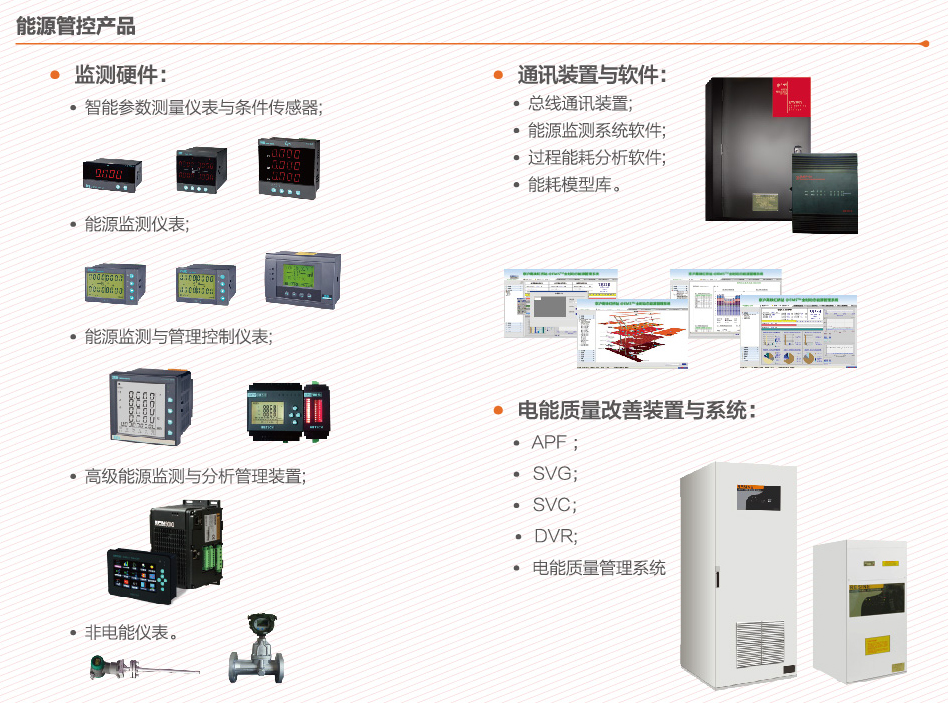

EPDS智慧型配电系统组成

3）@全时动态能源管理系统；

4）过程能耗分析软体；

5）能耗模型库。

1）APF;

2) SVG;

3) SVC;

4) DVR.

EPDS™【电能质量监测改善系统】实现对各种电能质量信息的全面线上监测、统计、分析、评估、返演功能，简单介绍如下：

1、电能质量指标监测功能 国标规定的电压偏差、频率偏差、谐波、电压不平衡、电压波动和闪变五项电能质量指标数据。 IEEE规定的电压暂降、电压中断、短时过电压、瞬变电压等电能质量指标数据。

2、全电量监测功能 提供对系统电压、电流、频率、功率、功率因素、电量等数据的监测，并提供全电量越限报警和故障滤波功能；全电量数据同时保存到本地档案或资料库中，可随时调出进行趋势分析。

3、电压扰动监测与分析功能 线上记录每次电压扰动期间各相电压、电流的数据信息，并提供电压扰动期间各相电流、各相电压的波形分析，以及电压变化的趋势曲线分析。同时，还提供多种工业分析方法，比如ITIC曲线分析、SEMI曲线分析以及SARFI分析等。

4、电压瞬变监测与分析功能 记录瞬变发生时的电压等信息及其持续时间，并提供瞬变电压波形分析。

5、谐波监测与分析功能 系统能监测各通道多达50次谐波和50次间谐波含量、幅值、角度、功率等数据，并进行本地和资料库存储，随时进行调出以表格或曲线方式进行分析。

6、综合分析功能 系统提供局、站、装置、监测点等多达4级的电能质量信息综合分析功能，可自主选择各级节点的数据进行综合，并形成曲线或报表进行输出。

7、WEB分析功能 系统提供给用户全WEB分析功能，包括实时电能质量信息发布、历史电能质量信息查询、统计、报表、分析等，对电能质量信息及其分析结果进行多种方式导出，比如word、excel、pdf等格式。

8、基于地理信息支持的WEB套用功能 在地图上发布电能质量信息，并实时提醒发生的电能质量事件。通过区域选择方式，直观地对区域进行电能质量信息进行分析、统计、报表等。

9、基于地图回放电能质量事件功能 根据选择的时间範围内，在地图上回放所发生的事件，方便用户事后的故障分析，查找电能质量事件真正的原因。

10、PQDIF格式支持功能 系统支持离线和线上方式将系统电能质量数据以PQDIF格式导出，同时也可将第三方PQDIF格式的数据导入系统资料库。

11、支持外挂程式式通讯规约 系统提供多达近10种通讯规约，并提供基于标準的通讯规约接口，方便第三方的电能质量装置接入。

12、支持模版数据配置功能 系统提供通道数据的模版配置及贴上功能，极大减少用户配置的工作量。

13、其它功能 系统提供登录功能，防止非法用户进入；监视主要运行进程，并重启退出进程；线上记录运行日誌，方便解决现场问题；等等。 套用模组能套用模组能套用模组能套用模组能 QPQM-2006系统包括信息发布、信息分析与统计、事故返演、综合分析等功能。
