振膜式感测器
振膜式感测器
vibrating diaphragm transducer

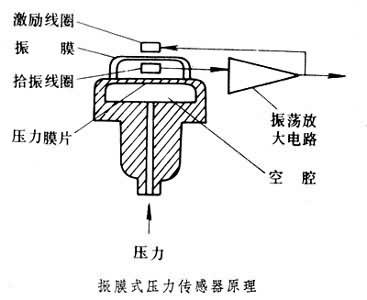

以圆形恆弹性合金膜片为敏感元件的谐振式感测器。膜片的固有振动频率随膜片上所受压力的变化而变化，通过相应的测量电路就可获得与被测压力成一定关係的频率信号。振膜式感测器广泛用于压力测量，它由空腔、压力膜片、振动膜片、激励线圈、拾振线圈和放大振荡电路组成（见图）。在空腔受压力影响时，压力膜片即发生变形，装在压力膜片支架上的振膜则因支架角度改变而发生刚度变化。膜片的振动频率取决于振膜的刚度、压力膜片和支架的刚度。在振膜的两侧分别放置激励线圈和拾振线圈。
基本介绍
- 中文名：振膜式感测器
- 外文名：vibrating diaphragm transducer
- 原理：固有振动频率随膜片上所受压力
- 取决于：振动频率取决于振膜的刚度等
工作时，激励线圈接通交变电流而使膜片产生振动，拾振线圈则将所感应的振动信号送往放大振荡电路，该信号经放大后又正反馈给激励线圈，使振膜保持它固有频率的振动。激励线圈和拾振线圈还可以用两个压电元件代替，其结构也可做成使振膜直接感受被测压力。作为拾振器的压电元件利用正压电效应将振动信号送往放大器，该信号经放大后又正反馈到作为激振器的压电元件，利用逆压电效应产生振动激励以维持膜片的振动。为提高稳定性，压电元件的固有振荡频率应远离振膜的固有振荡频率，并设定高频衰减网路抑制高频振荡。
