现场混凝土结构测强技术（原位检测法）按照其对结构的影响程度分成非破损法和部分破损法。其中非破损法具有不对混凝土结构造成破坏，仪器设备简单，操作方便，可对混凝土结构进行重複测试，便于大範围检查等优点，因而受到广大工程技术人员的欢迎。非破损法主要包括回弹法、超声法、超声回弹综合法、射线法和成熟度法等，其中以回弹仪和超声仪为主要仪器的非破损测强方法操作最为方便，使用最为普及，在有测强曲线的条件下具有较高的测试精度，是国内外学术界公认的基本无损检测技术。相反，部分破损法因对混凝土结构造成部分破坏，不宜大範围检查、费用较高而受到种种限制。但是以钻芯取样为代表的部分破损法不仅直接可靠，而且在很多情况下是不可缺少的有效方法。

不同的标準对于採用钻芯取样法的目的描述不同，但是可以总结为:从混凝土结构或构件上钻取芯样，製备混凝土强度试件，测定混凝土芯样强度，用于核查和验证建筑物混凝土强度，或作为评定结构的主要品质指标。由于混凝土施工和验收规範要求，对于正常施工的混凝土结构，必须按照要求製作混凝土立方体试件，用来进行强度评定和验收，不许用钻芯法完全代替立方体试件。所以，对于新建混凝土工程规定钻芯法用于核查和验证建筑物混凝土强度比较合适，而用其作为评定混凝土结构的主要品质指标的说法不是太妥当，但是对于老建筑物的检测和分析，仍然可以採用钻芯取样方法作为主要的质量检验手段。

钻芯法检测混凝土强度主要适用如下情况：

（1）对试块抗压强度的测试结果有怀疑时。包括两种情况:一种是试块强度很高而结构混凝土质量很差，另一种是试块强度不足而结构质量较好；

（2）因材料、施工或养护不良而发生混凝土质量问题时，如因一些特殊原因发生了混凝土质量事故；

（3）混凝土遭受冻害、火灾、化学侵蚀或其他损害时。因为採用回弹、超声等非破损方法检测混凝土的前提是混凝土内外质量基本一致，内外质量不一致时会产生较大误差；

（4）需检测经多年使用的建筑结构或构筑物中混凝土强度时。对于与非破损测强曲线技术条件差异较大的，或者使用多年的老混凝土等，为了保证测试结果的準确性，可以在非破损测试结果的基础上，用钻取的芯样强度校核非破损测试强度，这样既可避免大量钻取芯样，又提高了非破损测试精度，充分发挥了各自特长；

（5）对混凝土强度等级低于C10 的结构，不宜採用钻芯法检测。由于混凝土强度过低，钻芯过程中容易破坏砂浆与粗骨料的粘结，影响检测结果的準确性。因此，对于强度等级小于C10 或者强度等级虽然较高，但龄期较短时，不宜用钻芯法。

在深圳地区基桩质量检测技术规程中，规定钻芯法适用于检测桩径在800mm 以上的混凝土灌注桩的桩身混凝土强度、完整性、桩长、桩底沉渣厚度、桩底岩土层性状。这是针对桩基的特殊性作出的规定。

实际上国际有关标準规定，不宜单独用非破损方法推定结构中混凝土强度，而我国的标準通常规定只在对非破损方法推定的混凝土强度有怀疑时，才用钻芯法取样进行校核。对于预应力混凝土结构，一般不允许採用钻芯取样法检测混凝土强度。

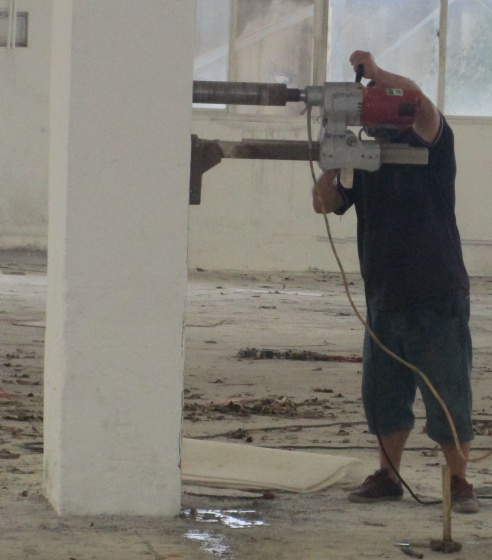

芯样应在结构或构件的下列部位钻取：

（1）结构或构件受力较小的部位；

（2）混凝土强度质量具有代表性的部位；

（3）便于钻芯机安放与操作的部位；

（4）避开主筋、预埋件和管线的位置，并儘量避开其他钢筋；

（5）用钻芯法和非破损法综合测定强度时，应与非破损法取同一侧区。

在实际操作时，常常遇到一些标準中没有考虑到的情况，或者标準中规定不明确的情况。如对钢筋混凝土梁取样时，究竟在什幺部位取芯合适，标準中没有明确规定，而且类似的构件在不同的结构形式中，其受力情况也不完全相同，有时候检验人员缺乏结构方面的知识，难以作出正确判断，于是会出现在影响结构安全的部位钻芯取样，故新修订的规範应该在这方面予以明确。
